Крышка (9-1) — HITACHI ZX210W-3

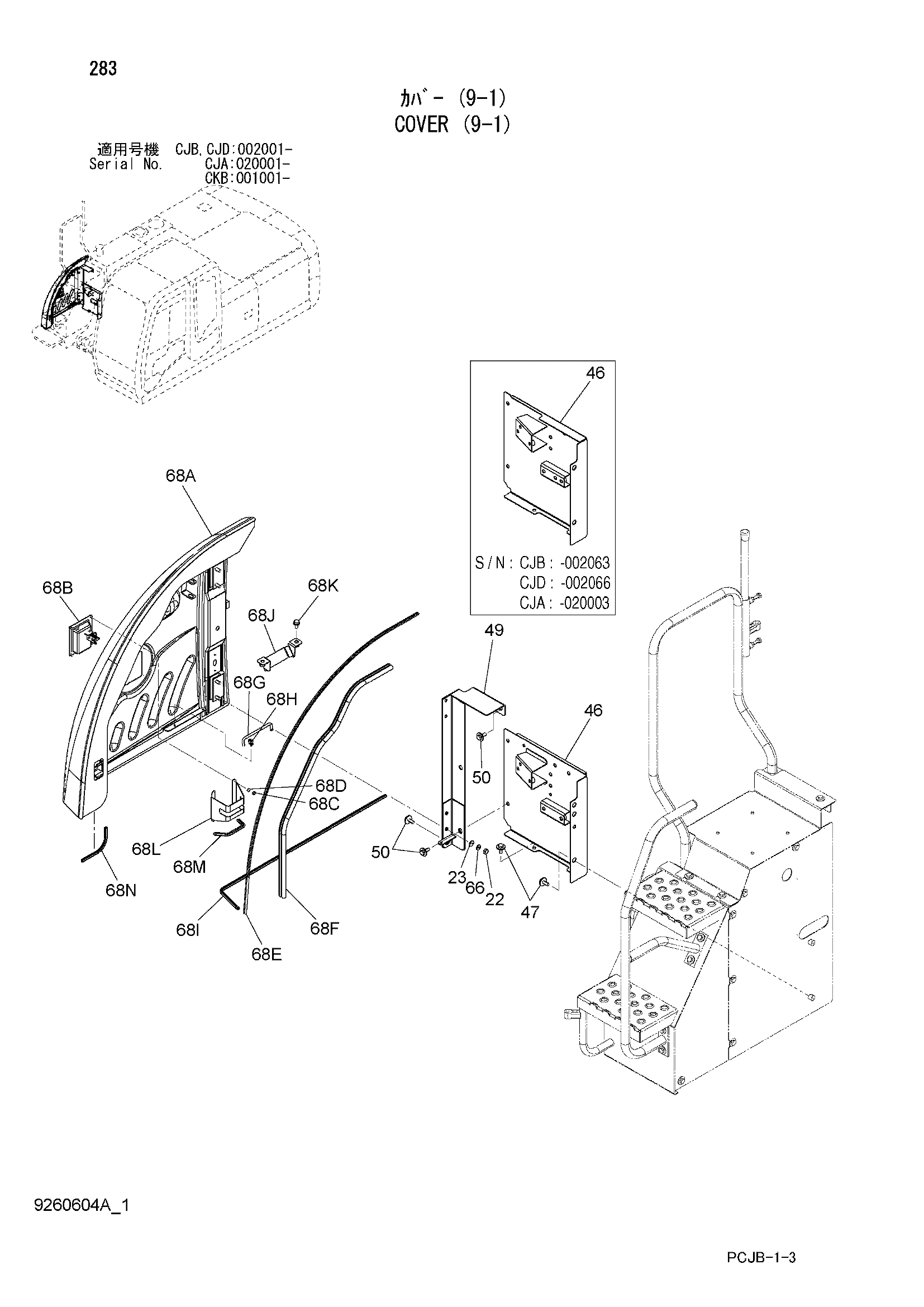

Заводская схема «Крышка (9-1)» для HITACHI ZX210W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 22 | J950010 | Гайка | 4 |
| 23 | A590110 | Плоская шайба | 4 |
| 46 | 7051808 замена: 7054249 | Крышка | 1 |
| 46 | 7054249 | Крышка | 1 |
| 47 | J281030 | Болт с шайбой | 4 |
| 47A | J901030 | Болт | 1 |
| 47B | 4486055 | Шайба | 1 |
| 49 | 8107482 | Кронштейн | 1 |
| 50 | J281030 | Болт с шайбой | 5 |
| 50A | J901030 | Болт | 1 |
| 50B | 4486055 | Шайба | 1 |
| 66 | A590910 | Пружинная шайба | 4 |
| 68 | 7050960 | Крышка в сборе | 1 |
| 68A | 6024525 | Крышка | 1 |
| 68B | 4648839 | Защёлка | 1 |
| 68C | M500605 | Гайка | 4 |
| 68D | A590106 | Плоская шайба | 4 |
| 68E | 4652134 | Уплотнительная окантовка | 1 |
| 68F | 4651534 | Уплотнительная окантовка | 1 |
| 68G | 4639112 | Стойка | 1 |
| 68H | 4647195 | Держатель | 1 |
| 68I | 4664343 | Уплотнительная окантовка | 1 |
| 68J | 8107216 | Кронштейн | 1 |
| 68K | J271025 | Болт с шайбой | 2 |
| 68KA | J901025 | Болт | 1 |
| 68KB | J222010 | Шайба | 1 |
| 68L | 3109306 | Крышка | 1 |
| 68M | 4663490 | Уплотнительная окантовка | 1 |
| 68N | 4676794 | Уплотнительная окантовка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
