Гидромотор трубопроводы (1-3) — HITACHI ZX210W-3

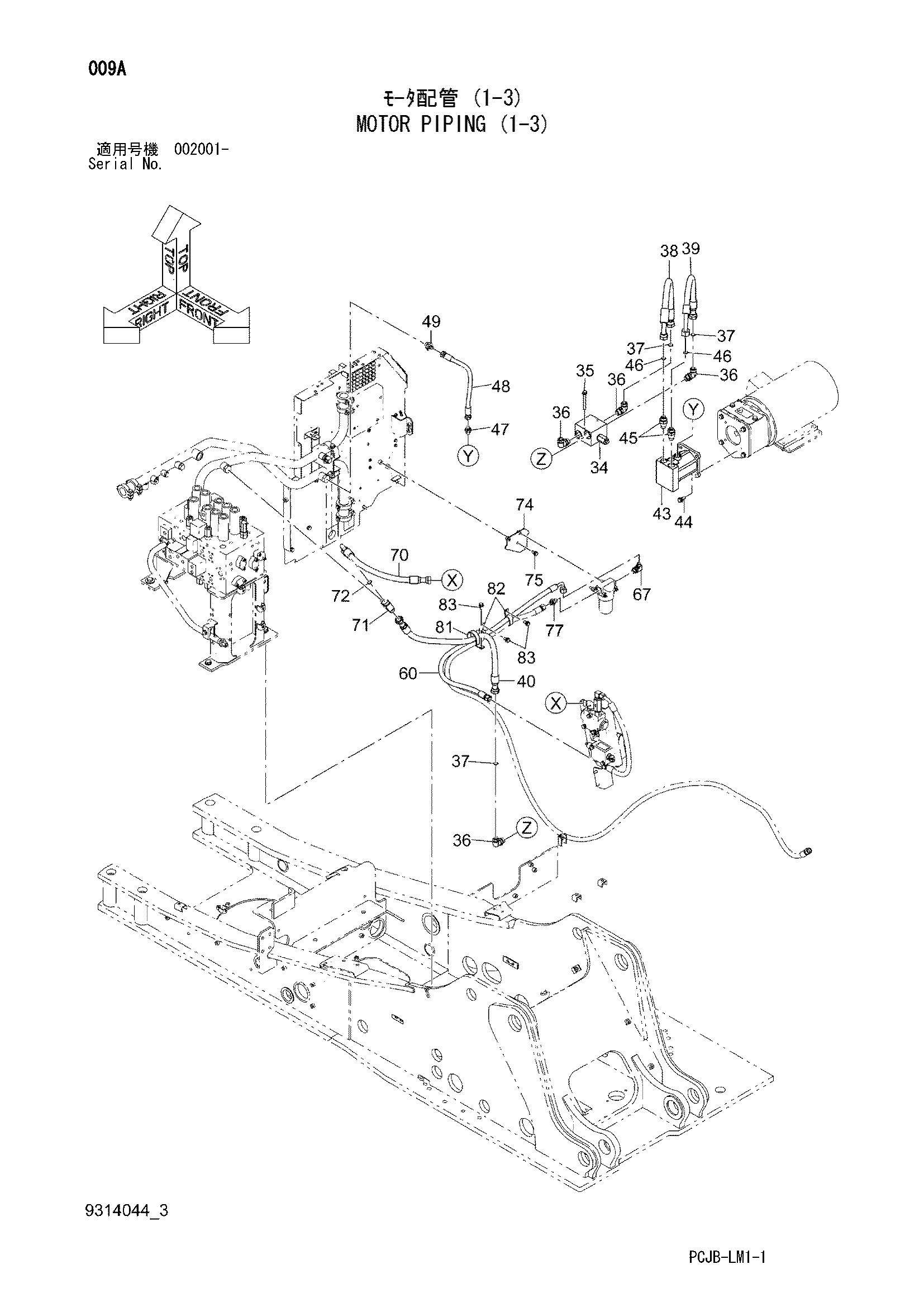

Заводская схема «Гидромотор трубопроводы (1-3)» для HITACHI ZX210W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 34 | 4662178 | Предохранительный клапан | 1 |
| 35 | J271000 | Болт с шайбой | 2 |
| 35A | J901000 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | A853366 | Угловой штуцер | 4 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | 4187308 | Уплотнительное кольцо | 3 |
| 38 | 4189433 | Шланг | 1 |
| 39 | 4320035 | Шланг | 1 |
| 40 | 4452252 | Шланг | 1 |
| 43 | 4384310 | Гидромотор | 1 |
| 44 | J271230 | Болт с шайбой | 4 |
| 44A | J901230 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
| 45 | 4226171 | Адаптер | 2 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | 4187308 | Уплотнительное кольцо | 2 |
| 47 | A852144 | Адаптер | 1 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | 4369794 | Шланг | 1 |
| 49 | 4279302 | Адаптер | 1 |
| 49A | 4506424 | Уплотнительное кольцо | 1 |
| 60 | 4713614 | Шланг | 1 |
| 67 | A852344 | Угловой штуцер | 1 |
| 67A | 4506418 | Уплотнительное кольцо | 1 |
| 70 | 4250896 | Шланг | 1 |
| 71 | A853566 | Тройник | 1 |
| 71A | 4506424 | Уплотнительное кольцо | 1 |
| 72 | 4187308 | Уплотнительное кольцо | 1 |
| 74 | 9772331 | Кронштейн | 1 |
| 75 | J271025 | Болт с шайбой | 2 |
| 75A | J901025 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
| 77 | A852144 | Адаптер | 1 |
| 77A | 4506418 | Уплотнительное кольцо | 1 |
| 81 | 4193816 | Зажим | 1 |
| 82 | 4192034 | Зажим | 2 |
| 83 | J271025 | Болт с шайбой | 3 |
| 83A | J901025 | Болт | 1 |
| 83B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
