Шланг защита от разрыва клапан трубопроводы (1)(рукоять) — HITACHI ZX210W-3

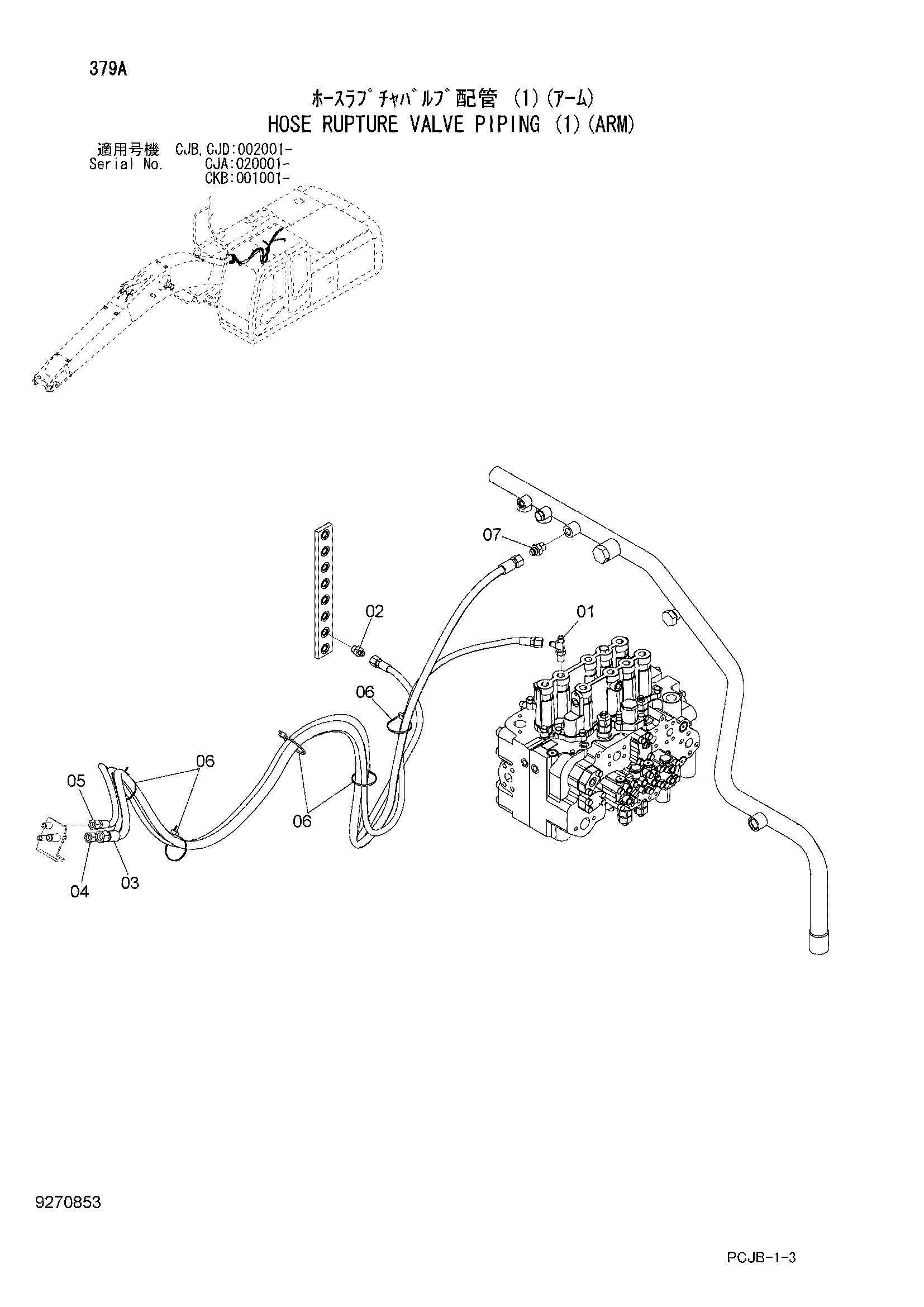

Заводская схема «Шланг защита от разрыва клапан трубопроводы (1)(рукоять)» для HITACHI ZX210W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4208910 | Тройник | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852133 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 9271207 замена: 9284363 | Шланг в сборе | 1 |
| 03A | 4375315 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 6 |
| 03 | 9284363 | Шланг в сборе | 1 |
| 03A | 4305139 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 6 |
| 04 | 9271208 замена: 9281407 | Шланг в сборе | 1 |
| 04A | 4663052 | Шланг (PIA) | 1 |
| 04B | 4327293 | Защитный кожух | 7 |
| 04 | 9281407 | Шланг в сборе | 1 |
| 04A | 4674168 | Шланг (PIA) | 1 |
| 04B | 4327293 | Защитный кожух | 7 |
| 05 | 9271209 замена: 9284364 | Шланг в сборе | 1 |
| 05A | 4663053 | Шланг (DR) | 1 |
| 05B | 4327293 | Защитный кожух | 6 |
| 05 | 9284364 | Шланг в сборе | 1 |
| 05A | 4677419 | Шланг (DR) | 1 |
| 05B | 4327293 | Защитный кожух | 6 |
| 06 | 4055312 | Ленточный зажим | 5 |
| 07 | A852144 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
