Пилотные гидролинии (I) — HITACHI ZX210W-3

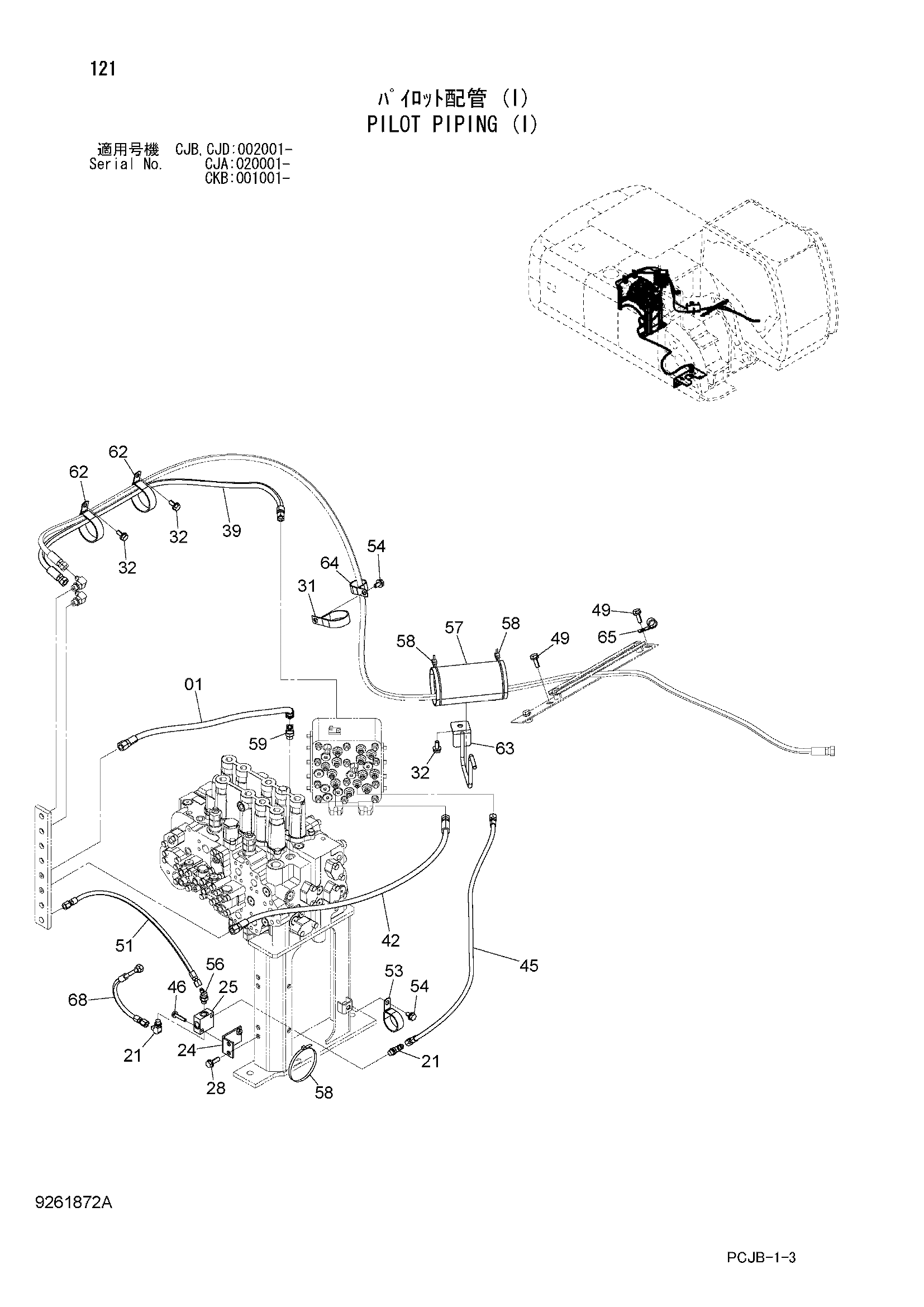

Заводская схема «Пилотные гидролинии (I)» для HITACHI ZX210W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4474672 | Шланг | 1 |
| 21 | A852322 | Угловой штуцер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 9764485 | Кронштейн | 1 |
| 25 | 4411001 | Челночный клапан | 1 |
| 28 | J271035 | Болт с шайбой | 2 |
| 28A | J901035 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 31 | 4193816 | Зажим | 1 |
| 32 | J271025 | Болт с шайбой | 3 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 39 | 4656048 | Шланг (DF) | 1 |
| 42 | 4474667 | Шланг | 1 |
| 45 | 4656052 | Шланг (SP) | 1 |
| 46 | J260840 | Болт с шайбой | 2 |
| 46A | J900840 | Болт | 1 |
| 46B | A590108 | Плоская шайба | 1 |
| 49 | J271030 | Болт с шайбой | 2 |
| 49A | J901030 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 51 | 4437292 | Шланг | 1 |
| 53 | 4190265 | Зажим | 1 |
| 54 | J271020 | Болт с шайбой | 2 |
| 54A | J901020 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 56 | A852222 | Угловой штуцер | 1 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4453084 | Резиновая втулка | 1 |
| 58 | 4121859 | Ленточный зажим | 3 |
| 59 | A852233 | Угловой штуцер | 1 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 4204136 | Зажим | 2 |
| 63 | 8110338 | Кронштейн | 1 |
| 64 | 4190291 | Зажим | 1 |
| 65 | 4190273 | Зажим | 1 |
| 68 | 4659951 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
