Запасные основные гидролинии (гидромолот, гидроножницы)(2) — HITACHI ZX210W-3

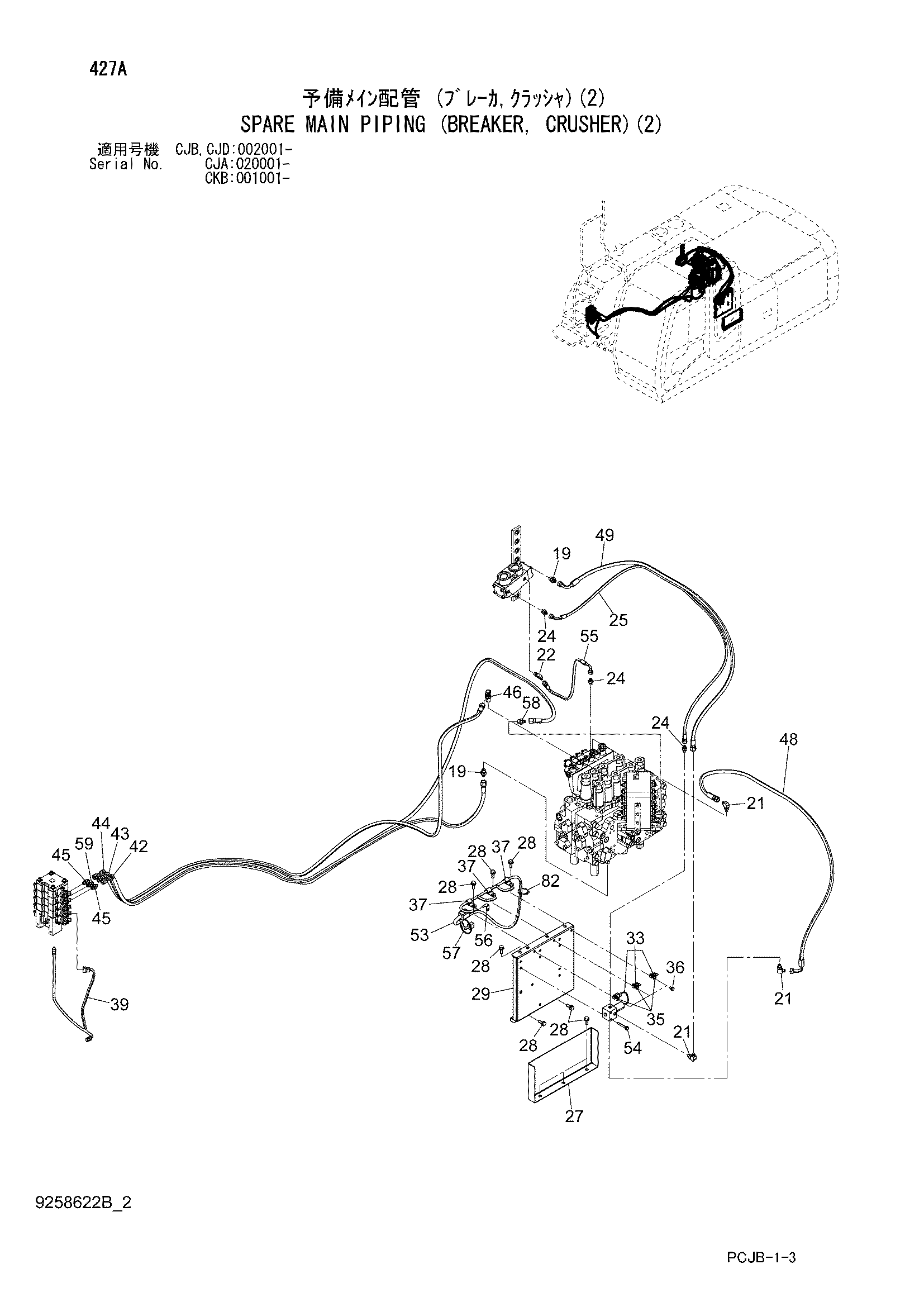

Заводская схема «Запасные основные гидролинии (гидромолот, гидроножницы)(2)» для HITACHI ZX210W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 19 | A852133 | Адаптер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852323 | Угловой штуцер | 3 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852322 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852122 | Адаптер | 3 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4658401 | Шланг (PFR) | 1 |
| 27 | 4645331 | Крышка | 1 |
| 28 | J271030 | Болт с шайбой | 9 |
| 28A | J901030 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 7051243 | Кронштейн | 1 |
| 33 | 4261289 | Электромагнитный клапан | 1 |
| 35 | 4257159 | Кронштейн | 3 |
| 36 | J260816 | Болт с шайбой | 3 |
| 36A | J900816 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 37 | 4190275 | Зажим | 3 |
| 39 | 4663663 | Жгут проводов | 1 |
| 42 | 4652253 | Шланг (13A) | 1 |
| 43 | 4652254 | Шланг (NS) | 1 |
| 44 | 4652255 | Шланг (14B) | 1 |
| 45 | A852123 | Адаптер | 2 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4208913 | Угловой штуцер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4665334 | Шланг (PE) | 1 |
| 49 | 4669450 | Шланг (DG) | 1 |
| 53 | 3110334 | Жгут проводов | 1 |
| 54 | J260860 | Болт с шайбой | 2 |
| 54A | J900860 | Болт | 1 |
| 54B | A590108 | Плоская шайба | 1 |
| 55 | 4618606 | Шланг | 1 |
| 56 | 4336875 | Кронштейн | 1 |
| 57 | 4055312 | Ленточный зажим | 1 |
| 58 | A852133 | Адаптер | 1 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | A852123 | Адаптер | 1 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
| 82 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
