Шланг защита от разрыва клапан трубопроводы (2)(рукоять)(2P-BOOM) — HITACHI ZX210W-3

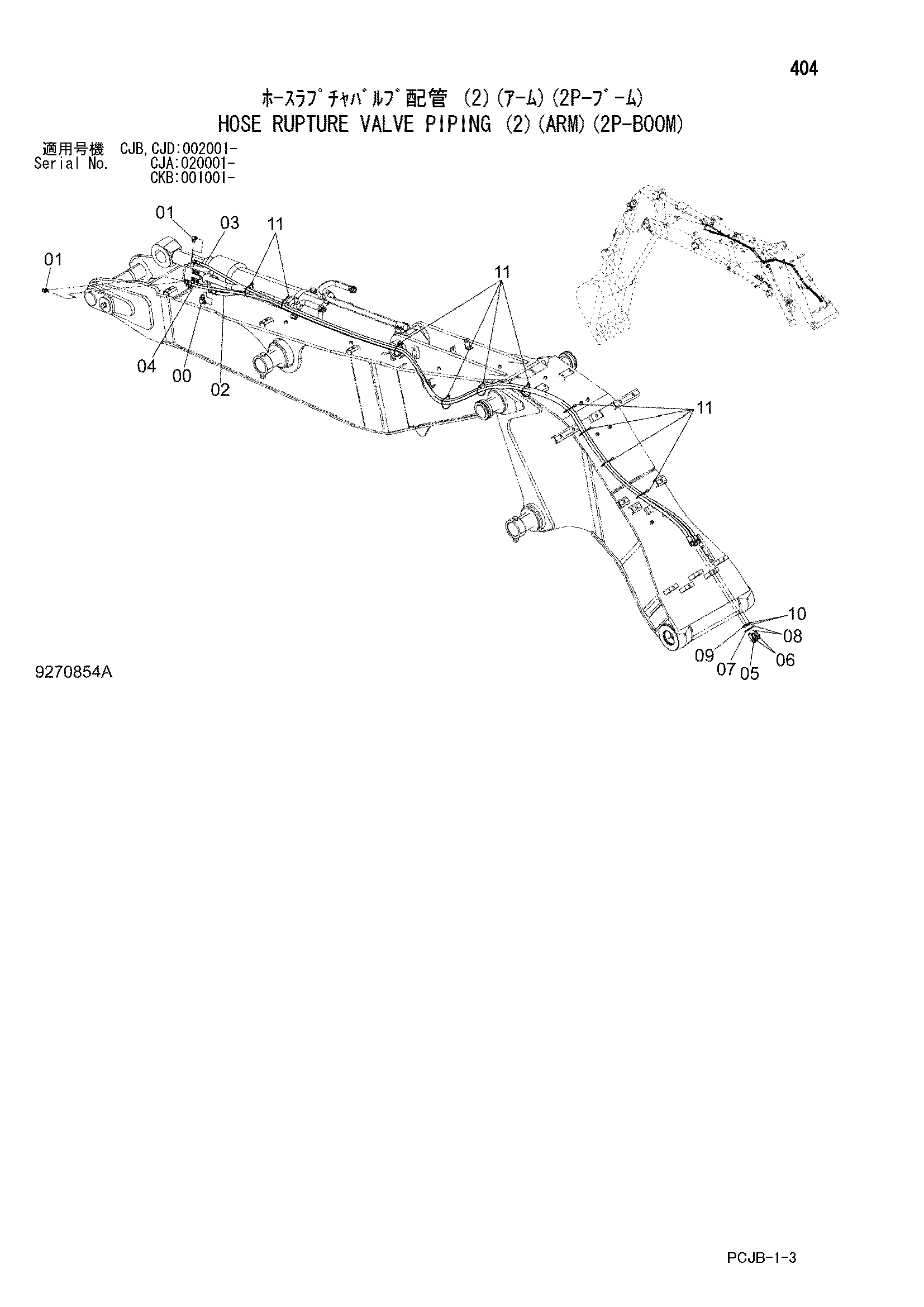

Заводская схема «Шланг защита от разрыва клапан трубопроводы (2)(рукоять)(2P-BOOM)» для HITACHI ZX210W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852344 | Угловой штуцер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | A852323 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 9271210 | Шланг в сборе | 1 |
| 02A | 4663054 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 15 |
| 03 | 9271211 | Шланг в сборе | 1 |
| 03A | 4663055 | Шланг (PIA) | 1 |
| 03B | 4327293 | Защитный кожух | 13 |
| 04 | 9271212 | Шланг в сборе | 1 |
| 04A | 4663056 | Шланг (DR) | 1 |
| 04B | 4327293 | Защитный кожух | 13 |
| 05 | 4315207 | Адаптер | 1 |
| 06 | 4202532 | Адаптер | 2 |
| 07 | A590120 | Плоская шайба | 1 |
| 08 | A590116 | Плоская шайба | 2 |
| 09 | 4316589 | Гайка | 1 |
| 10 | 4202531 | Гайка | 2 |
| 11 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
