Гидромотор трубопроводы (1-2) — HITACHI ZX210W-3

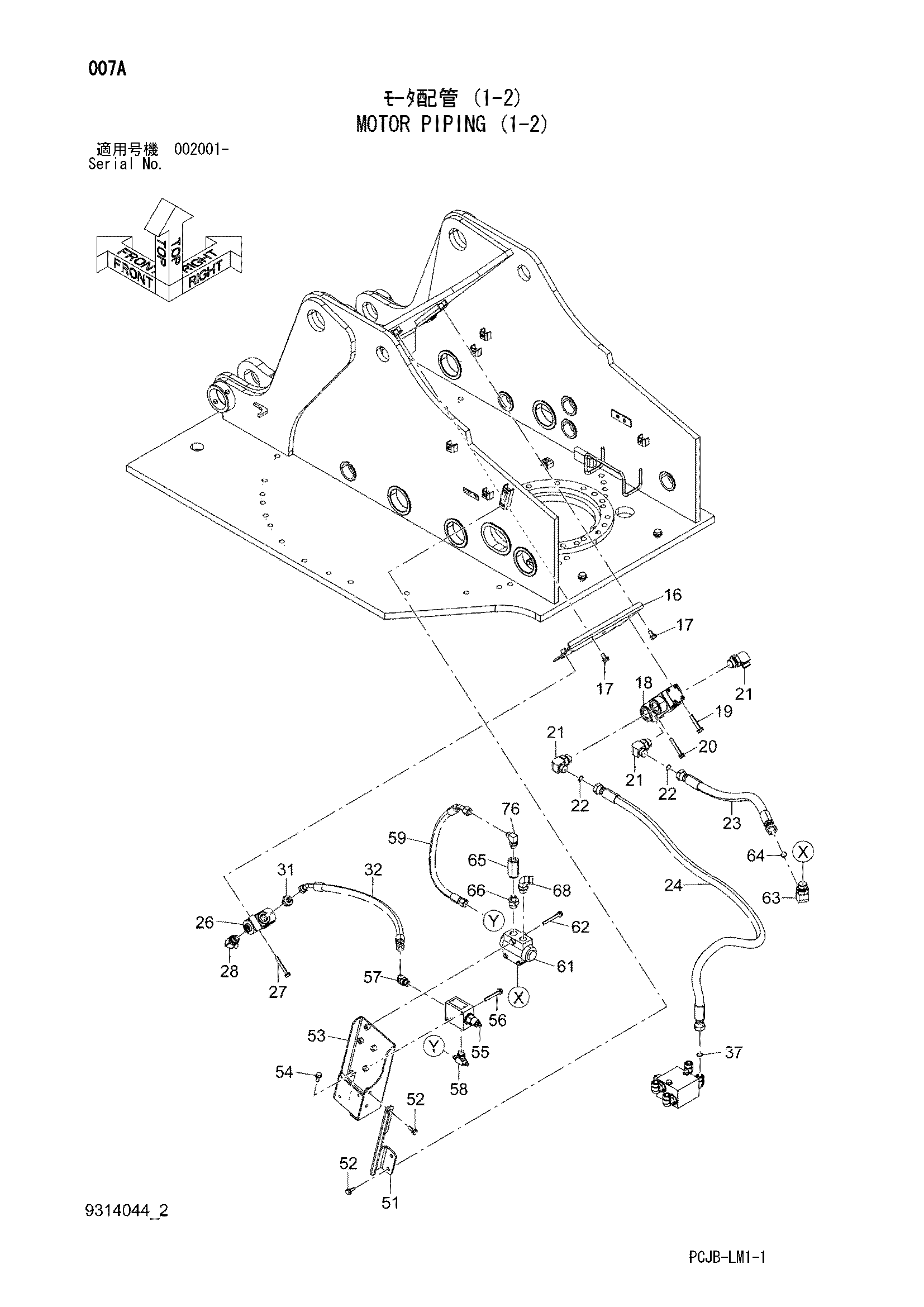

Заводская схема «Гидромотор трубопроводы (1-2)» для HITACHI ZX210W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | 8121617 | Кронштейн | 1 |
| 17 | J271225 | Болт с шайбой | 4 |
| 17A | J901225 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4626057 | Клапан селектор | 1 |
| 19 | J271265 | Болт с шайбой | 2 |
| 19A | J901265 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | J271285 | Болт с шайбой | 1 |
| 20A | J901285 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | A853386 | Угловой штуцер | 3 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4187308 | Уплотнительное кольцо | 2 |
| 23 | 4205388 | Шланг | 1 |
| 24 | 4713612 | Шланг | 1 |
| 26 | 4629744 | Запорный клапан | 1 |
| 27 | J271080 | Болт с шайбой | 2 |
| 27A | J901080 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | A853364 | Угловой штуцер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4279302 | Адаптер | 1 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 4713613 | Шланг | 1 |
| 37 | 4187308 | Уплотнительное кольцо | 1 |
| 51 | 3118722 | Кронштейн | 1 |
| 52 | J271030 | Болт с шайбой | 4 |
| 52A | J901030 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 53 | 8121618 | Кронштейн | 1 |
| 54 | J271030 | Болт с шайбой | 3 |
| 54A | J901030 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | 4601969 | Клапан регулировочный | 1 |
| 56 | J271080 | Болт с шайбой | 2 |
| 56A | J901080 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 57 | A852244 | Угловой штуцер | 1 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
| 58 | A852544 | Тройник | 1 |
| 58A | 4506418 | Уплотнительное кольцо | 1 |
| 59 | 4471093 | Шланг | 1 |
| 61 | 4269315 | Клапан дивидер | 1 |
| 62 | J271090 | Болт с шайбой | 3 |
| 62A | J901090 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 63 | A853386 | Угловой штуцер | 1 |
| 63A | 4506429 | Уплотнительное кольцо | 1 |
| 64 | 4187308 | Уплотнительное кольцо | 1 |
| 65 | 4363213 | Обратный клапан | 1 |
| 66 | 4364343 | Адаптер | 1 |
| 66A | 4506424 | Уплотнительное кольцо | 1 |
| 66B | 4506418 | Уплотнительное кольцо | 1 |
| 68 | A853366 | Угловой штуцер | 1 |
| 68A | 4506424 | Уплотнительное кольцо | 1 |
| 76 | A852344 | Угловой штуцер | 1 |
| 76A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
