Рулевое управление трубопроводы (уппреструктуре) — HITACHI ZX210W-3

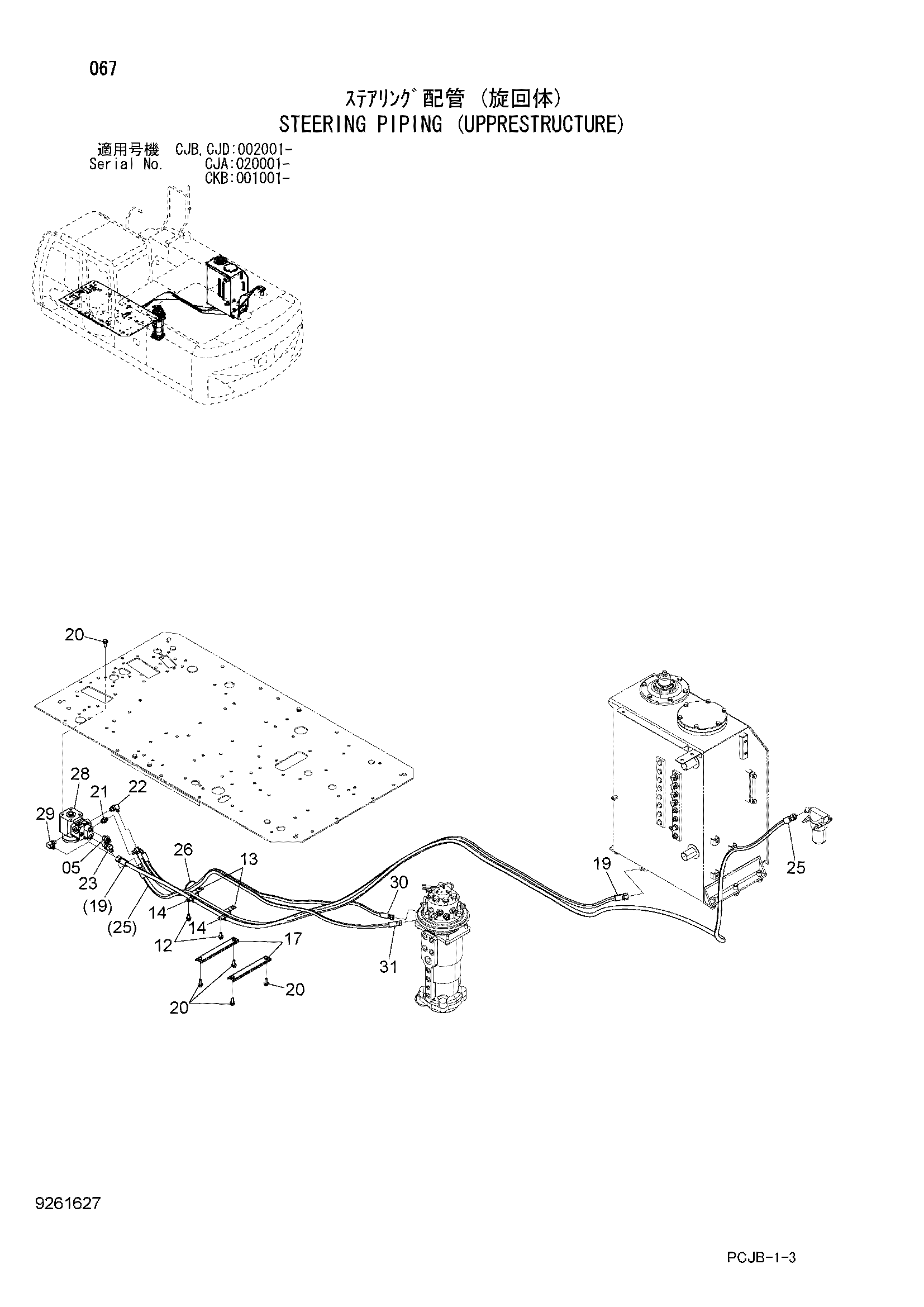

Заводская схема «Рулевое управление трубопроводы (уппреструктуре)» для HITACHI ZX210W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | A852144 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4190266 | Зажим | 2 |
| 14 | 4190274 | Зажим | 2 |
| 17 | 9767163 | Хомут шланга | 2 |
| 19 | 4669320 | Шланг (TS) | 1 |
| 20 | J271030 | Болт с шайбой | 8 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | A852133 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852333 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852244 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4675388 | Шланг (AP) | 1 |
| 26 | 4055312 | Ленточный зажим | 1 |
| 28 | 4674479 | Клапан рулевого управления | 1 |
| 29 | A852334 | Угловой штуцер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4676559 | Шланг (8) | 1 |
| 31 | 4676797 | Шланг (9) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
