Ковш остановка клапан трубопроводы (2.02m, 2.03m рукоять)[EU] — HITACHI ZX210W-3

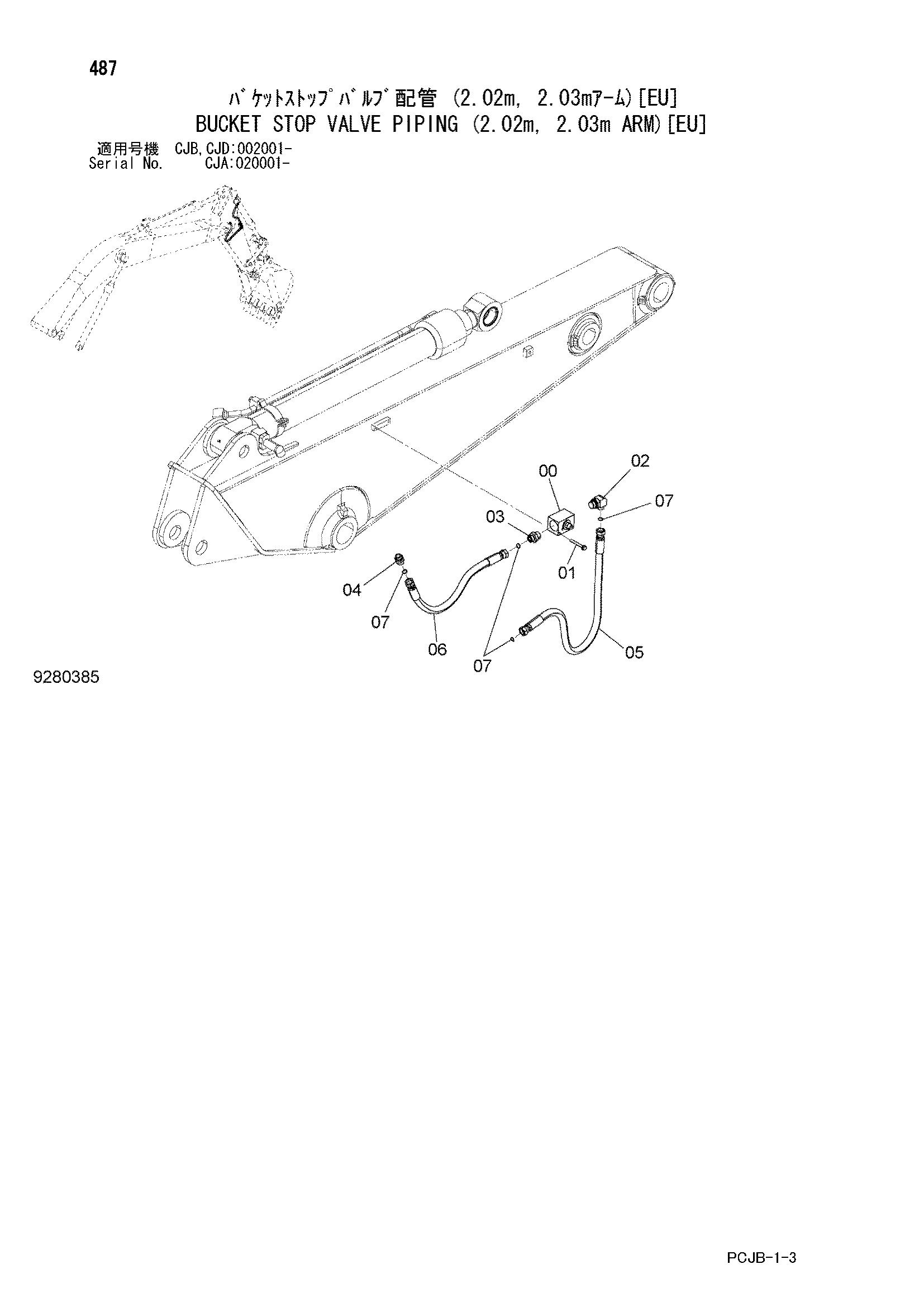

Заводская схема «Ковш остановка клапан трубопроводы (2.02m, 2.03m рукоять)[EU]» для HITACHI ZX210W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Ковш остановка клапан трубопроводы (2.02m, 2.03m рукоять)[EU] HITACHI ZX210W-3](/catalog-drawings/31/31f491a6-2af1-4fb8-bb72-419655094182.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4447675 | Запорный клапан | 1 |
| 01 | J271085 | Болт с шайбой | 2 |
| 01A | J901085 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | A853386 | Угловой штуцер | 1 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | A853186 | Адаптер | 1 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | A853166 | Адаптер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4642502 | Шланг | 1 |
| 06 | 4646246 | Шланг | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 4 |
| 101 | 4429829 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
