Боковой ответвление трубопроводы — HITACHI ZX210W-3-AMS

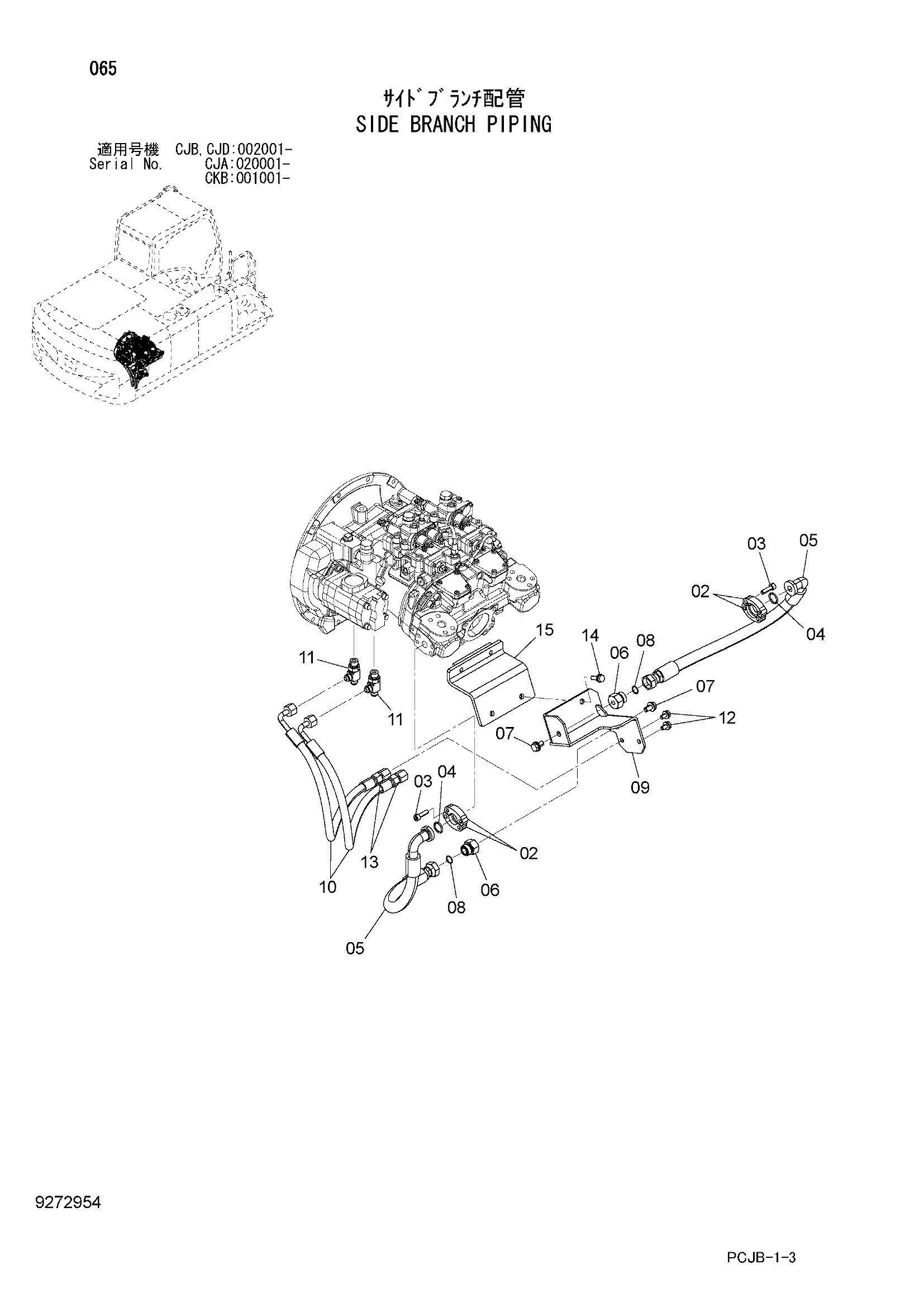

Заводская схема «Боковой ответвление трубопроводы» для HITACHI ZX210W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4506459 | Разъёмный фланец | 4 |
| 03 | J781035 | Болт с внутренним шестигранником | 8 |
| 04 | 971489 | Уплотнительное кольцо | 2 |
| 05 | 4436937 | Шланг | 2 |
| 06 | 4204882 | Пробка | 2 |
| 07 | J271225 | Болт с шайбой | 2 |
| 07A | J901225 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 2 |
| 09 | 8108829 | Кронштейн | 1 |
| 10 | 4667723 | Шланг | 2 |
| 11 | A852444 | Тройник | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4667681 | Пробка | 2 |
| 14 | J271035 | Болт с шайбой | 2 |
| 14A | J901035 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 8111396 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
