Пилотные гидролинии (E) — HITACHI ZX210W-3-AMS

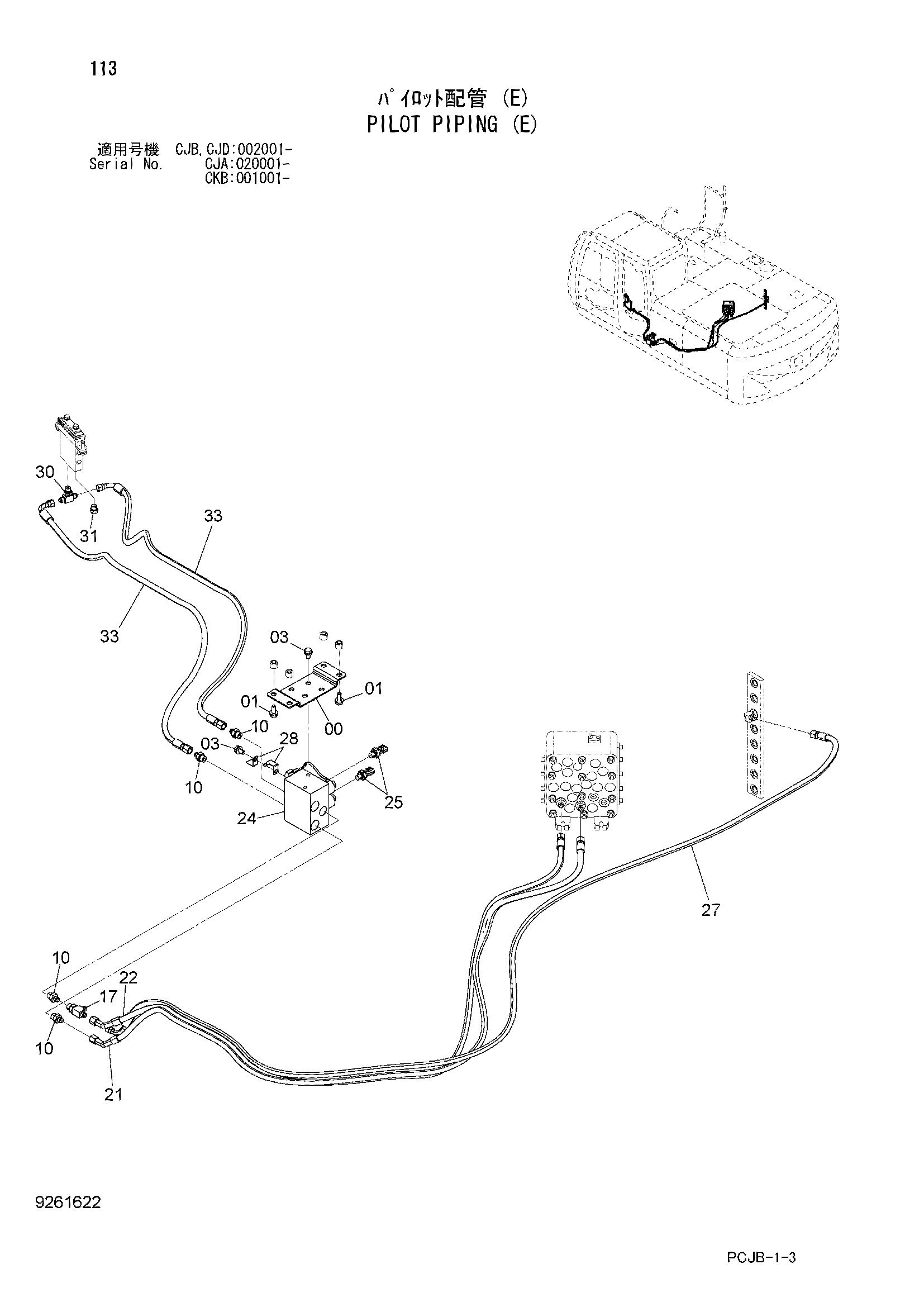

Заводская схема «Пилотные гидролинии (E)» для HITACHI ZX210W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4651303 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | J271020 | Болт с шайбой | 3 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 10 | A852133 | Адаптер | 4 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852433 | Тройник | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4656279 | Шланг (левый) | 1 |
| 22 | 4656280 | Шланг (K) | 1 |
| 24 | 4454840 | Клапан регулировочный | 1 |
| 25 | 4436535 | Датчик давления | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4673271 | Шланг (T) | 1 |
| 28 | 4402599 | Кронштейн | 2 |
| 30 | A852523 | Тройник | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A885002 | Пробка | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 9283504 | Шланг в сборе | 2 |
| 33A | 4606593 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
