Крышка (7) — HITACHI ZX210W-3-AMS

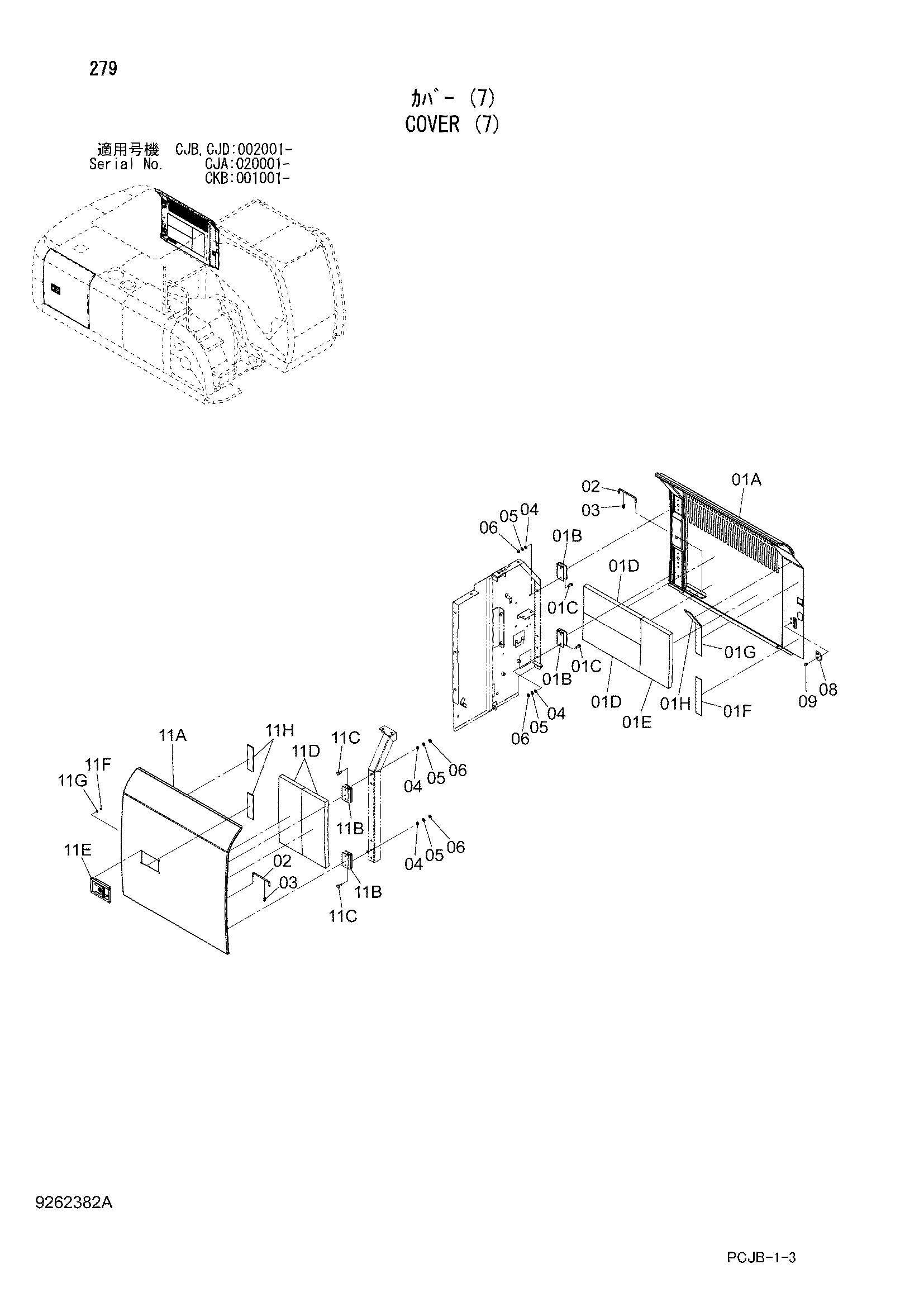

Заводская схема «Крышка (7)» для HITACHI ZX210W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7051918 | Дверь в сборе | 1 |
| 01A | 6025198 | Дверь | 1 |
| 01B | 3104320 | Петля | 2 |
| 01C | J921025 | Болт | 4 |
| 01D | 4650193 | Резиновая прокладка | 2 |
| 01E | 4661185 | Резиновая прокладка | 1 |
| 01F | 4654107 | Резиновая прокладка | 1 |
| 01G | 4654108 | Резиновая прокладка | 1 |
| 01H | 4654109 | Резиновая прокладка | 1 |
| 02 | 4639112 | Стойка | 2 |
| 03 | 4647195 | Держатель | 2 |
| 04 | A590910 | Пружинная шайба | 8 |
| 05 | A590110 | Плоская шайба | 8 |
| 06 | J950010 | Гайка | 8 |
| 08 | 4642167 | Ограничитель | 1 |
| 09 | J260816 | Болт с шайбой | 2 |
| 09A | J900816 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | 7050275 | Дверь в сборе | 1 |
| 11A | 6024462 | Дверь | 1 |
| 11B | 3104320 | Петля | 2 |
| 11C | J921025 | Болт | 4 |
| 11D | 4650193 | Резиновая прокладка | 2 |
| 11E | 4652499 | Блокировка (правый) | 1 |
| 11F | M500605 | Гайка | 4 |
| 11G | A590106 | Плоская шайба | 4 |
| 11H | 4654109 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
