Вспомогательный трубопроводы (2P-BOOM)(передний) — HITACHI ZX210W-3-AMS

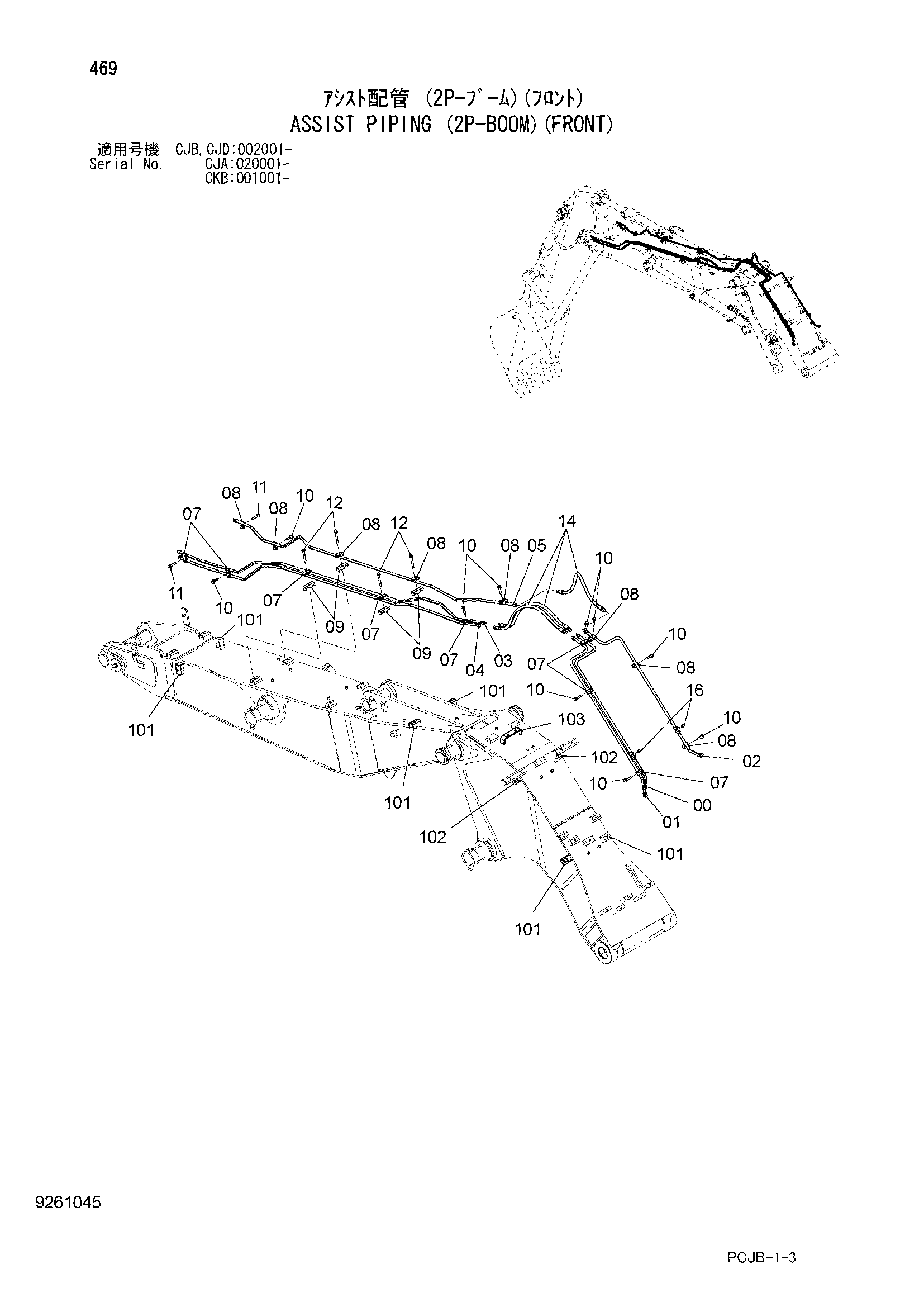

Заводская схема «Вспомогательный трубопроводы (2P-BOOM)(передний)» для HITACHI ZX210W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091757 | Трубка | 1 |
| 01 | 8091756 | Трубка | 1 |
| 02 | 8091758 | Трубка | 1 |
| 03 | 7049668 | Трубка | 1 |
| 04 | 7050281 | Трубка | 1 |
| 05 | 7050282 | Трубка | 1 |
| 07 | 4189858 | Хомут трубки | 8 |
| 08 | 4190124 | Хомут трубки | 8 |
| 09 | 4433639 | Хомут трубки | 4 |
| 10 | J271255 | Болт с шайбой | 10 |
| 10A | J901225 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271265 | Болт с шайбой | 2 |
| 11A | J901265 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J271200 | Болт с шайбой | 4 |
| 12A | J901200 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4469297 | Шланг | 3 |
| 16 | 94-2023 | Пробка | 2 |
| 101 | 9763817 | Седло винта | 6 |
| 102 | 9765301 | Седло винта | 2 |
| 103 | 9765806 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
