Гидролинии хода — HITACHI ZX210W-3-AMS

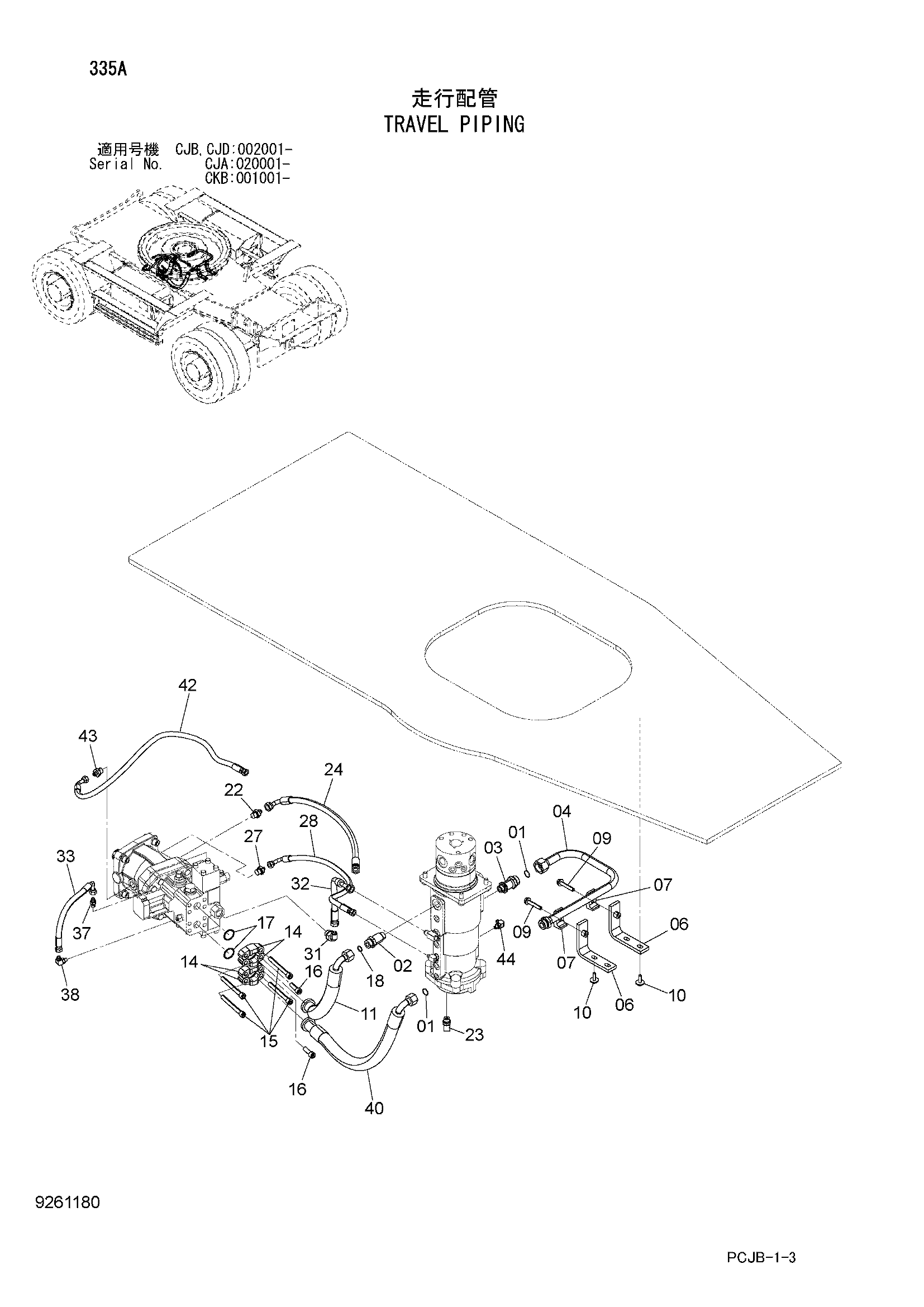

Заводская схема «Гидролинии хода» для HITACHI ZX210W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187328 | Уплотнительное кольцо | 2 |
| 02 | 4189539 | Адаптер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4341132 | Адаптер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 8106622 | Трубка | 1 |
| 06 | 8103961 | Кронштейн | 2 |
| 07 | 4190126 | Хомут трубки | 2 |
| 09 | J271270 | Болт с шайбой | 2 |
| 09A | J901270 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | J281035 | Болт с шайбой | 4 |
| 10A | J901035 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 11 | 9265975 | Шланг в сборе | 1 |
| 11A | 4657236 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 1 |
| 14 | 4089703 | Разъёмный фланец | 4 |
| 15 | J781406 | Болт с внутренним шестигранником | 6 |
| 16 | J781445 | Болт с внутренним шестигранником | 2 |
| 17 | 4508805 | Уплотнительное кольцо | 2 |
| 18 | 4187308 | Уплотнительное кольцо | 1 |
| 22 | A852144 | Адаптер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | A852344 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 9265955 | Шланг в сборе | 1 |
| 24A | 4294591 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 1 |
| 27 | 4603159 | Адаптер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 9223936 | Шланг в сборе | 1 |
| 28A | 4489635 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 1 |
| 31 | 4353073 | Угловой штуцер | 1 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 9265997 | Шланг в сборе | 1 |
| 32A | 4640837 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 1 |
| 33 | 9281672 | Шланг в сборе | 1 |
| 33A | 4446625 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 1 |
| 37 | 4472817 | Адаптер | 1 |
| 37A | 4472733 | Уплотнительное кольцо | 1 |
| 38 | A852323 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 9271102 | Шланг в сборе | 1 |
| 40A | 4663395 | Шланг | 1 |
| 40B | 4327294 | Защитный кожух | 2 |
| 42 | 9259847 | Шланг в сборе | 1 |
| 42A | 4649207 | Шланг | 1 |
| 42B | 4327293 | Защитный кожух | 2 |
| 43 | 4667000 | Адаптер | 1 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 44 | A852323 | Угловой штуцер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
