Гидромолот, гидроножницы трубопроводы (моноблочный стрела)(1"X1") — HITACHI ZX210W-3-AMS

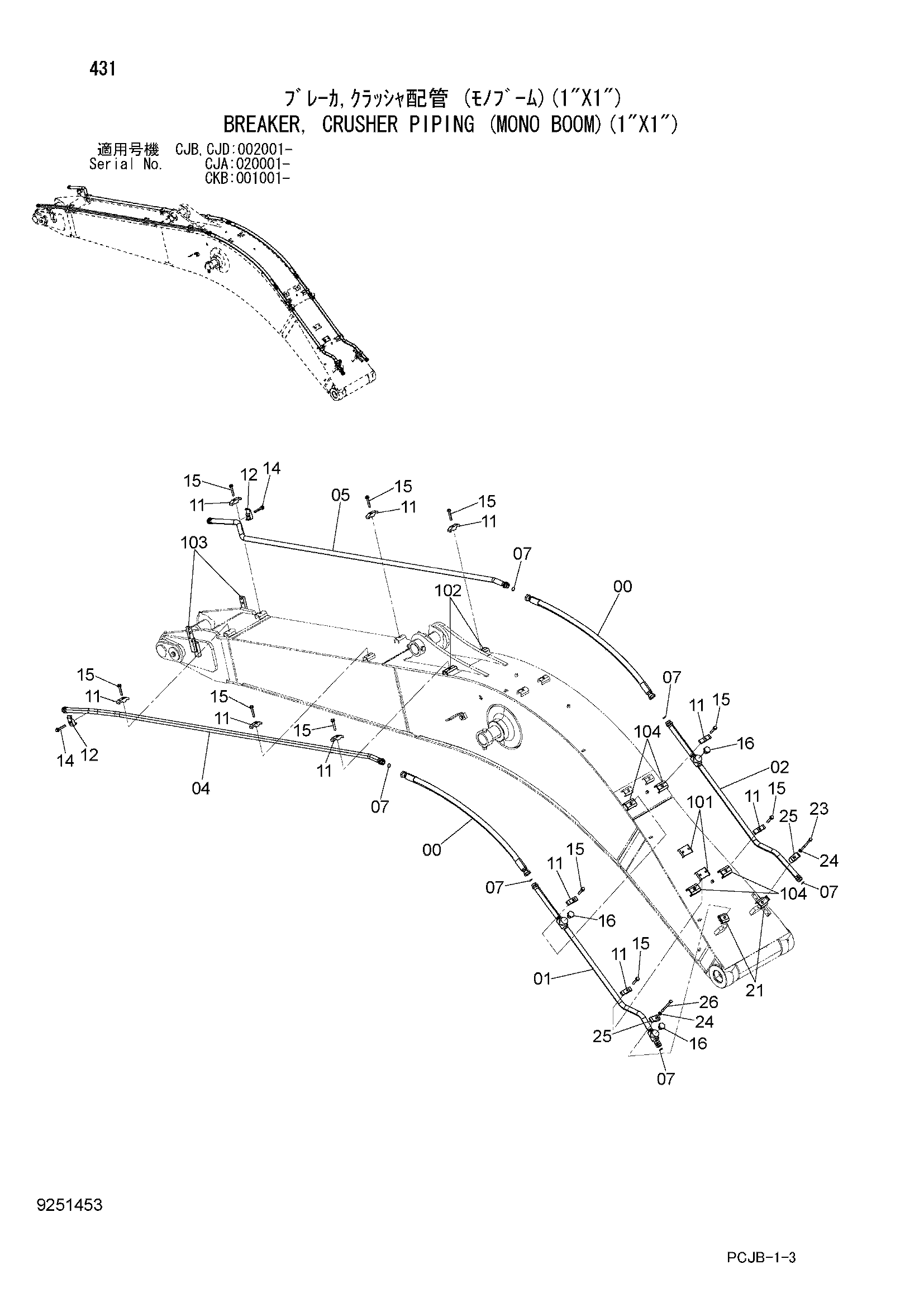

Заводская схема «Гидромолот, гидроножницы трубопроводы (моноблочный стрела)(1"X1")» для HITACHI ZX210W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4649213 | Шланг | 2 |
| 01 | 8101300 | Трубка | 1 |
| 02 | 8101301 | Трубка | 1 |
| 04 | 8082052 | Трубка | 1 |
| 05 | 8082053 | Трубка | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 6 |
| 11 | 4153488 | Хомут трубки | 10 |
| 12 | 4190127 | Хомут трубки | 2 |
| 14 | 4661581 | Болт с шайбой | 2 |
| 14A | J901280 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 4657481 | Болт с шайбой | 10 |
| 15A | J901275 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | A885008 | Пробка | 3 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 9764772 | Кронштейн | 2 |
| 23 | J901208 | Болт | 1 |
| 24 | A590112 | Плоская шайба | 2 |
| 25 | 4190127 | Хомут трубки | 2 |
| 26 | J901210 | Болт | 1 |
| 101 | 9765007 | Седло винта | 2 |
| 102 | 9765301 | Седло винта | 2 |
| 103 | 9765303 | Кронштейн | 2 |
| 104 | 9765653 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
