Кондиционер (3) — HITACHI ZX210W-3-AMS

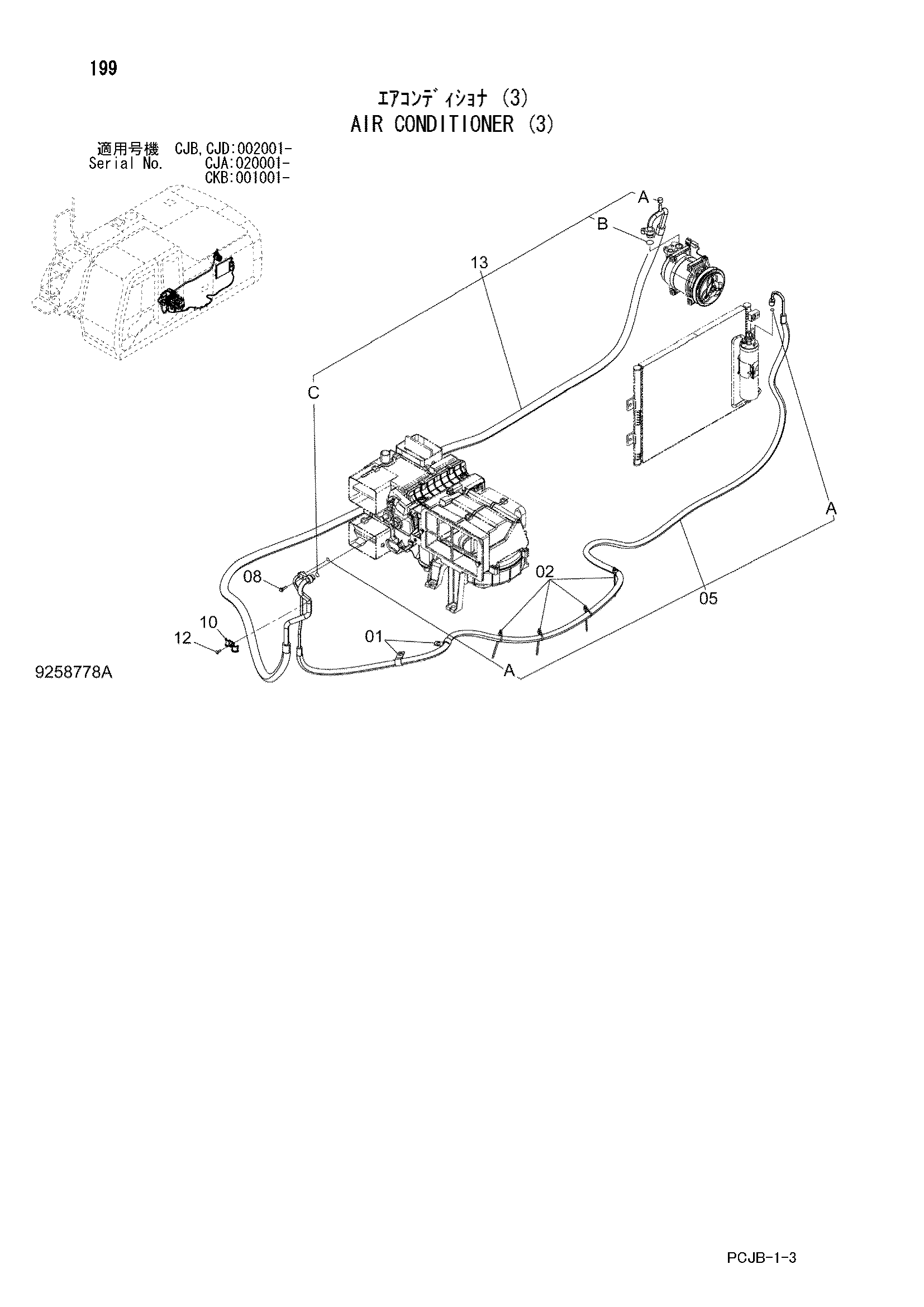

Заводская схема «Кондиционер (3)» для HITACHI ZX210W-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190273 | Зажим | 2 |
| 02 | 4371049 | Ленточный зажим | 4 |
| 05 | 4630657 | Шланг | 1 |
| 05A | 4422000 | Уплотнительное кольцо | 2 |
| 08 | J260625 | Болт с шайбой | 1 |
| 08A | J900625 | Болт | 1 |
| 08B | A590106 | Плоская шайба | 1 |
| 10 | 4631800 | Хомут | 1 |
| 12 | 4367681 | Самонарезающий винт | 1 |
| 13 | 4631984 | Шланг | 1 |
| 13A | 4370251 | Колпачок | 1 |
| 13B | 4703212 | Уплотнительное кольцо | 1 |
| 13C | 4421939 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
