Грейфер трубопроводы (2.42m рукоять)<210, N, 240> — HITACHI ZX210N-HCME

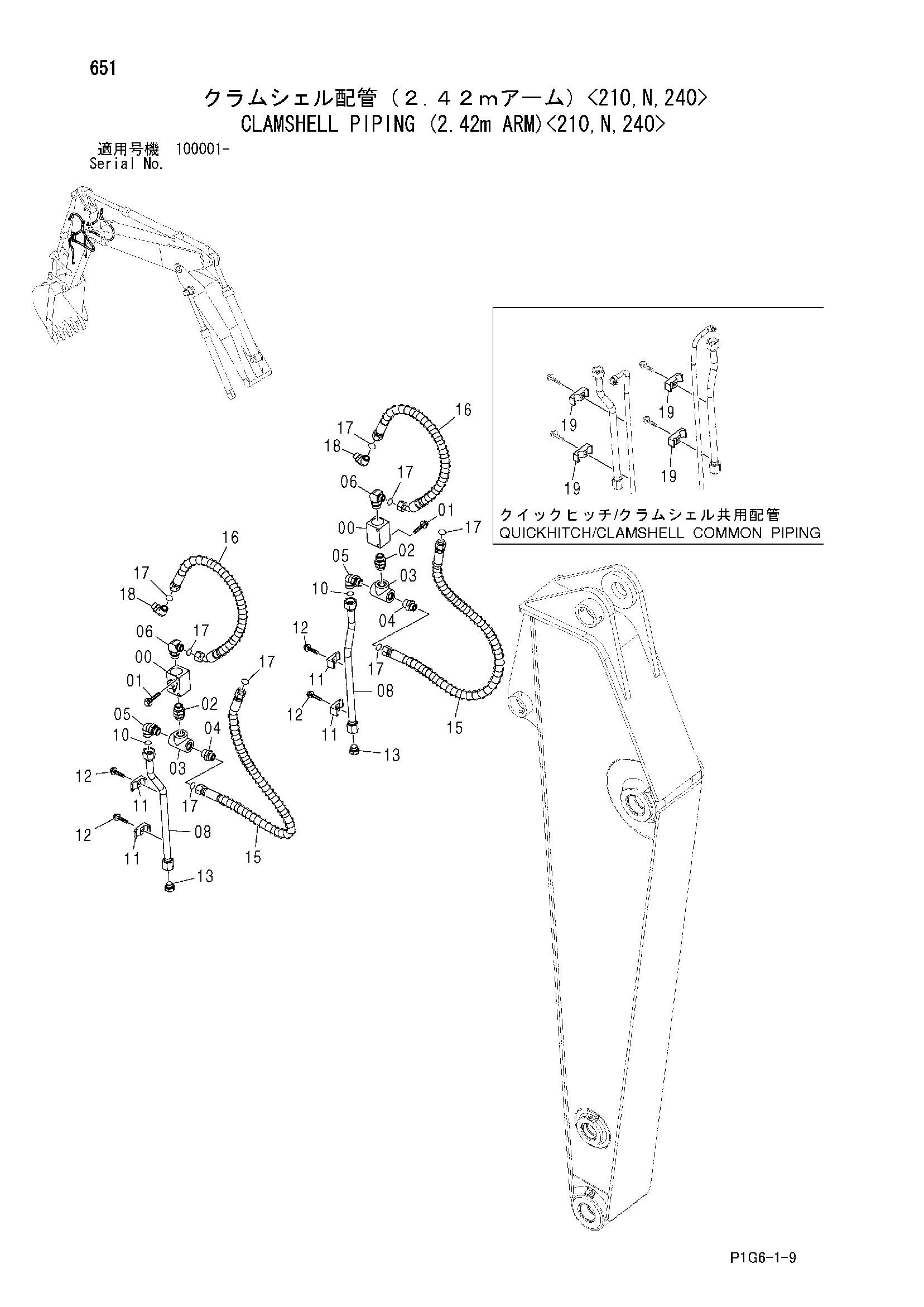

Заводская схема «Грейфер трубопроводы (2.42m рукоять)<210, N, 240>» для HITACHI ZX210N-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4447675 | Запорный клапан | 2 |
| 01 | J011085 | Болт с шайбой | 4 |
| 01 | J271085 замена: J901085 | Болт с шайбой | 4 |
| 02 | 4436616 | Адаптер | 2 |
| 02A | 4506429 | Уплотнительное кольцо | 2 |
| 03 | 4371317 | Тройник | 2 |
| 04 | A853186 | Адаптер | 2 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | A853388 | Угловой штуцер | 2 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | A853386 | Угловой штуцер | 2 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 9760538 | Трубка | 2 |
| 10 | 4187328 | Уплотнительное кольцо | 2 |
| 11 | 4190126 | Хомут трубки | 4 |
| 12 | J011260 | Болт с шайбой | 4 |
| 12 | J271260 замена: J901260 | Болт с шайбой | 4 |
| 13 | A885006 | Пробка | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4296268 | Шланг | 2 |
| 16 | 4600675 | Шланг | 2 |
| 17 | 4187308 | Уплотнительное кольцо | 8 |
| 18 | A853366 | Угловой штуцер | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4488618 | Хомут трубки | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210N-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
