Основные гидролинии (PTO)(моноблочный стрела)<N, 240> — HITACHI ZX210N-AMS

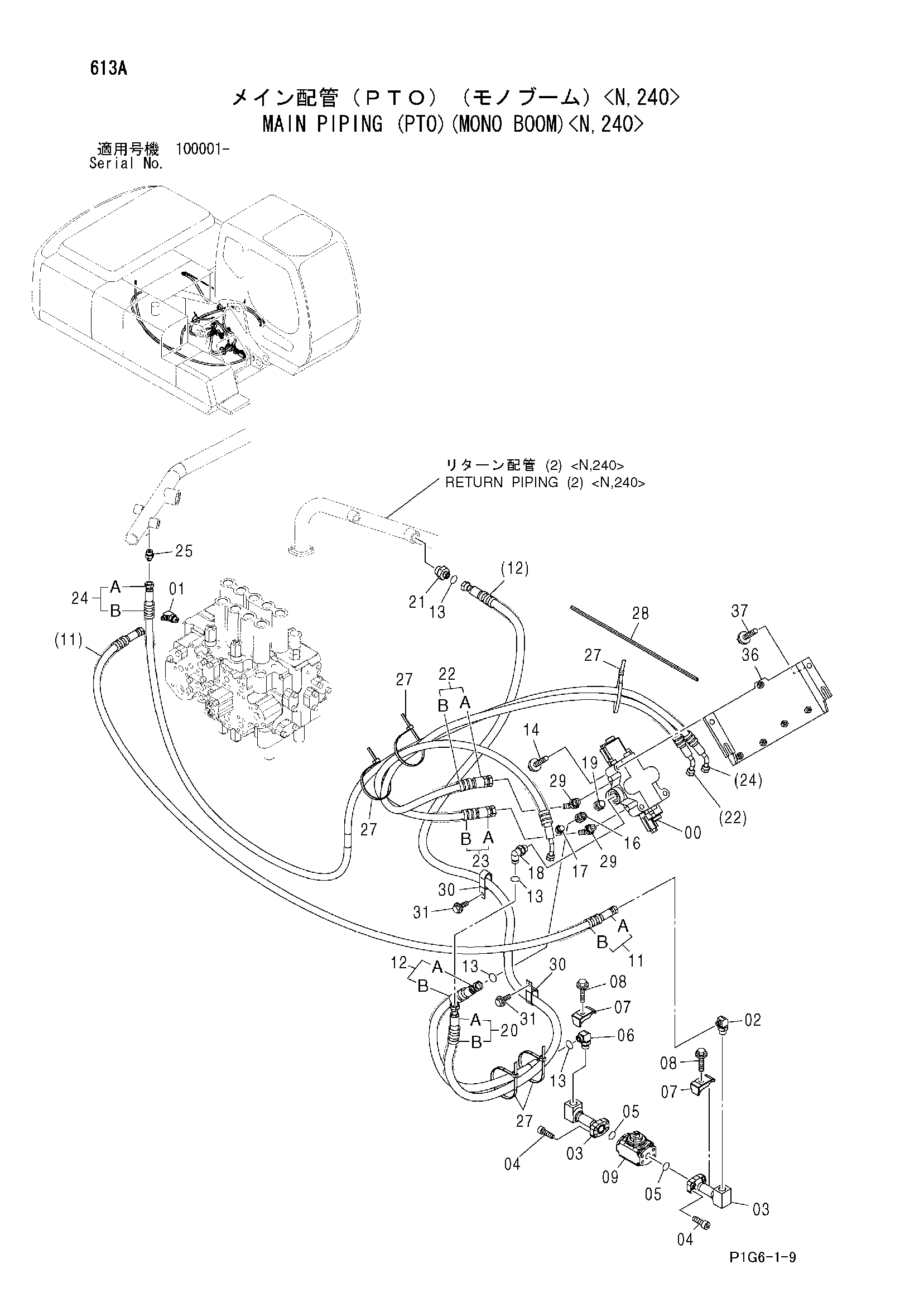

Заводская схема «Основные гидролинии (PTO)(моноблочный стрела)<N, 240>» для HITACHI ZX210N-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4478056 | Гидрораспределитель | 1 |
| 01 | A852333 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852343 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 9754482 | Трубка | 2 |
| 04 | J781030 | Болт с внутренним шестигранником | 8 |
| 05 | 971489 | Уплотнительное кольцо | 2 |
| 06 | A853344 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4190126 | Хомут трубки | 2 |
| 08 | J011260 | Болт с шайбой | 2 |
| 08 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 09 | 4330223 | Клапан словретур | 1 |
| 11 | 9225955 | Шланг в сборе | 1 |
| 11A | 4389995 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 6 |
| 12 | 9183926 | Шланг в сборе | 1 |
| 12A | 4285801 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 2 |
| 13 | 4138938 | Уплотнительное кольцо | 4 |
| 14 | J011280 | Болт с шайбой | 3 |
| 14 | J271280 замена: J901280 | Болт с шайбой | 3 |
| 16 | A853144 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4092534 | Пробка | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A853344 | Угловой штуцер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4174541 | Пробка | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 9215280 | Шланг в сборе | 1 |
| 20A | 4311813 | Шланг | 1 |
| 20B | 4327294 | Защитный кожух | 5 |
| 21 | A853164 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 9225957 | Шланг в сборе | 1 |
| 22A | 4376778 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 5 |
| 23 | 9225956 | Шланг в сборе | 1 |
| 23A | 4409092 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 4 |
| 24 | 9225958 | Шланг в сборе | 1 |
| 24A | 4452251 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 8 |
| 25 | A852133 | Адаптер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4121859 | Ленточный зажим | 5 |
| 28 | 4475921 | Резиновая прокладка | 1 |
| 29 | A852243 | Угловой штуцер | 2 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4192034 | Зажим | 2 |
| 31 | J021025 | Болт с шайбой | 2 |
| 31 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 36 | 8088574 | Кронштейн | 1 |
| 37 | J021230 | Болт с шайбой | 4 |
| 37 | J271230 замена: J901230 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210N-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
