Гидромолот, гидроножницы трубопроводы (2.91m рукоять)[EU] — HITACHI ZX210N-3-HCME

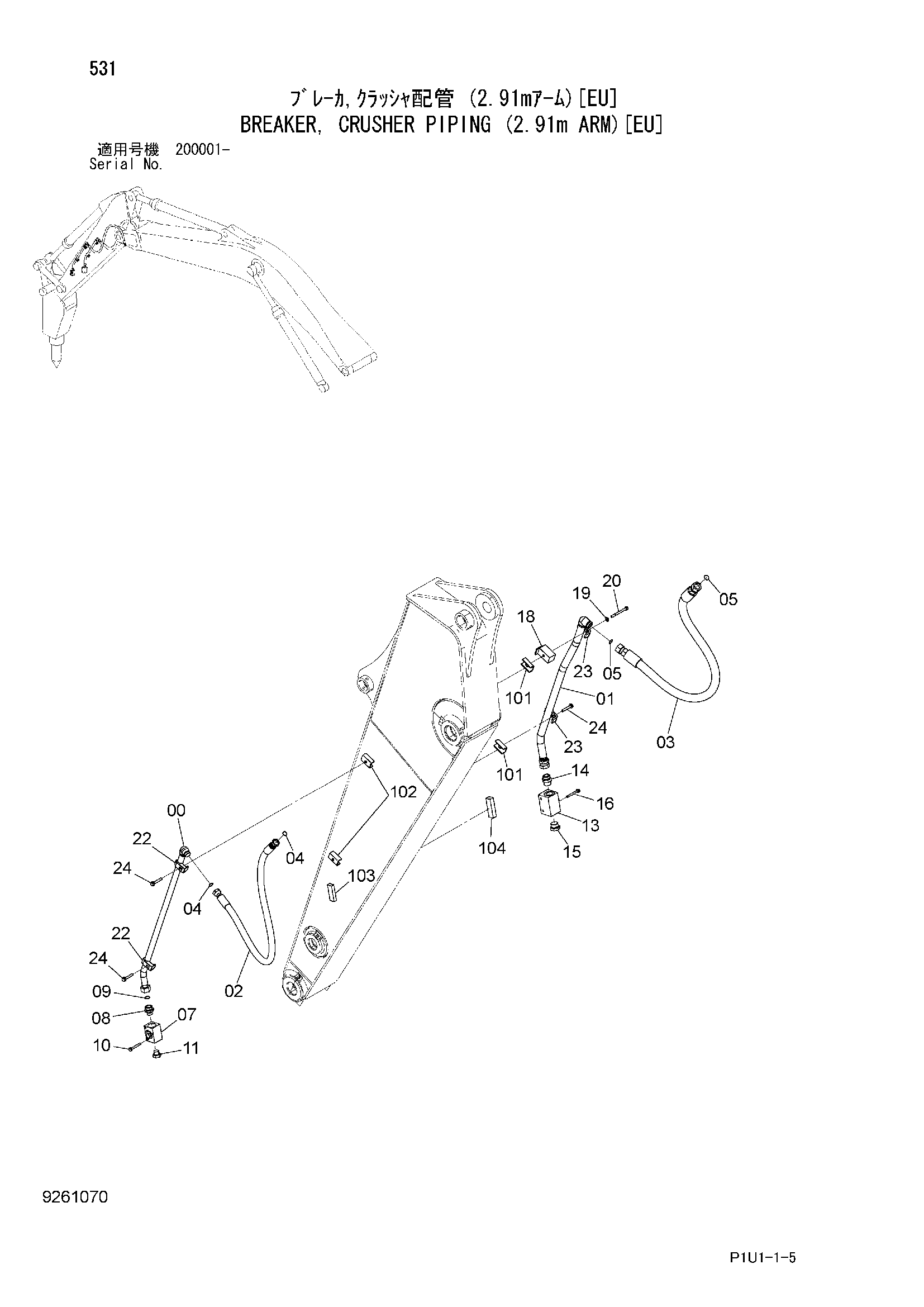

Заводская схема «Гидромолот, гидроножницы трубопроводы (2.91m рукоять)[EU]» для HITACHI ZX210N-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидромолот, гидроножницы трубопроводы (2.91m рукоять)[EU] HITACHI ZX210N-3-HCME](/catalog-drawings/3e/3e01b495-d217-4adc-82a4-1bedae66e77a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083882 | Трубка | 1 |
| 01 | 8099403 | Трубка | 1 |
| 02 | 4628902 | Шланг | 1 |
| 03 | 4642622 | Шланг | 1 |
| 04 | 4187328 | Уплотнительное кольцо | 2 |
| 05 | 4187329 | Уплотнительное кольцо | 2 |
| 07 | 4447675 | Запорный клапан | 1 |
| 08 | 4205196 | Адаптер | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4187329 | Уплотнительное кольцо | 1 |
| 10 | J271085 | Болт с шайбой | 2 |
| 10A | J901085 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | A885008 | Пробка | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4475437 | Запорный клапан | 1 |
| 14 | 4042035 | Адаптер | 1 |
| 14A | 970860 | Уплотнительное кольцо | 1 |
| 15 | A885000 | Пробка | 1 |
| 15A | 970860 | Уплотнительное кольцо | 1 |
| 16 | J271095 | Болт с шайбой | 2 |
| 16A | J901095 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 9763892 | Проставка | 1 |
| 19 | J222012 | Шайба | 1 |
| 20 | J901205 | Болт | 1 |
| 22 | 4190127 | Хомут трубки | 2 |
| 23 | 4053698 | Хомут трубки | 2 |
| 24 | J271275 | Болт с шайбой | 3 |
| 24A | J901275 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 101 | 9765104 | Седло винта | 2 |
| 102 | 9763817 | Седло винта | 2 |
| 103 | 4429829 | Седло винта | 1 |
| 104 | 4434246 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210N-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
