Крышка (1)<210LCN, 240N> — HITACHI ZX210N-3-AMS

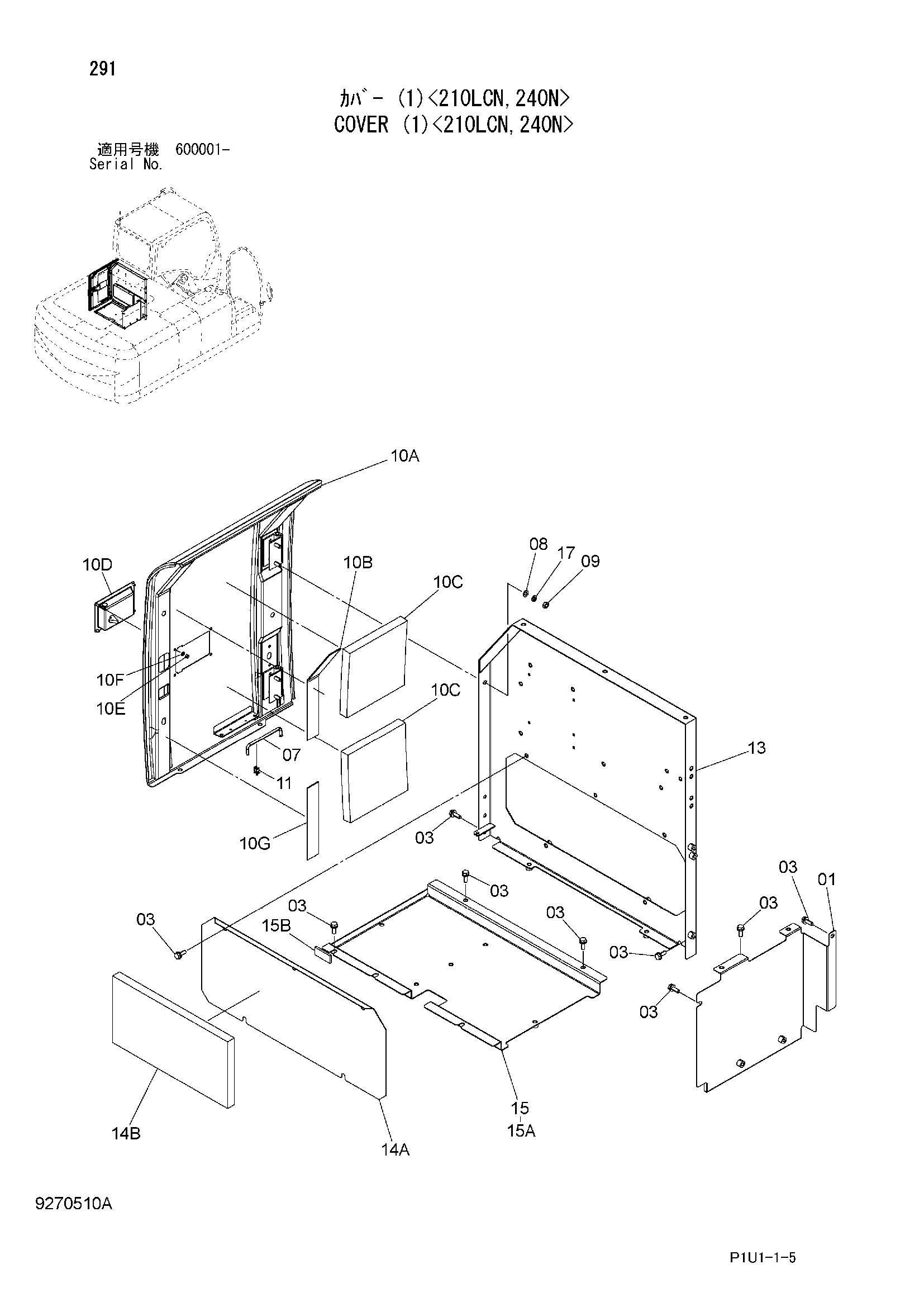

Заводская схема «Крышка (1)<210LCN, 240N>» для HITACHI ZX210N-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8101626 | Крышка | 1 |
| 03 | J271030 | Болт с шайбой | 15 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 07 | 4639112 | Стойка | 1 |
| 08 | A590110 | Плоская шайба | 4 |
| 09 | J950010 | Гайка | 4 |
| 10 | 7049096 | Дверь | 1 |
| 10A | 6023678 | Дверь | 1 |
| 10B | 4641569 | Резиновая прокладка | 1 |
| 10C | 4626151 | Резиновая прокладка | 2 |
| 10D | 4652498 | Блокировка (левый) | 1 |
| 10E | M500605 | Гайка | 4 |
| 10F | A590106 | Плоская шайба | 4 |
| 10G | 4654107 | Резиновая прокладка | 1 |
| 11 | 4647195 | Держатель | 1 |
| 13 | 7050529 | Крышка | 1 |
| 14 | 9765719 | Крышка | 1 |
| 14A | 3106433 | Крышка | 1 |
| 14B | 4627122 | Резиновая прокладка | 1 |
| 15 | 8102928 замена: 8115303 | Крышка | 1 |
| 15 | 8115303 | Крышка | 1 |
| 15A | 8102928 | Крышка | 1 |
| 15B | 4691322 | Резиновая прокладка | 1 |
| 17 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210N-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
