Гусеничная цепь (LC)[EU2]<210LC, 210LCN> — HITACHI ZX210N-3-AMS
Заводская схема «Гусеничная цепь (LC)[EU2]<210LC, 210LCN>» для HITACHI ZX210N-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

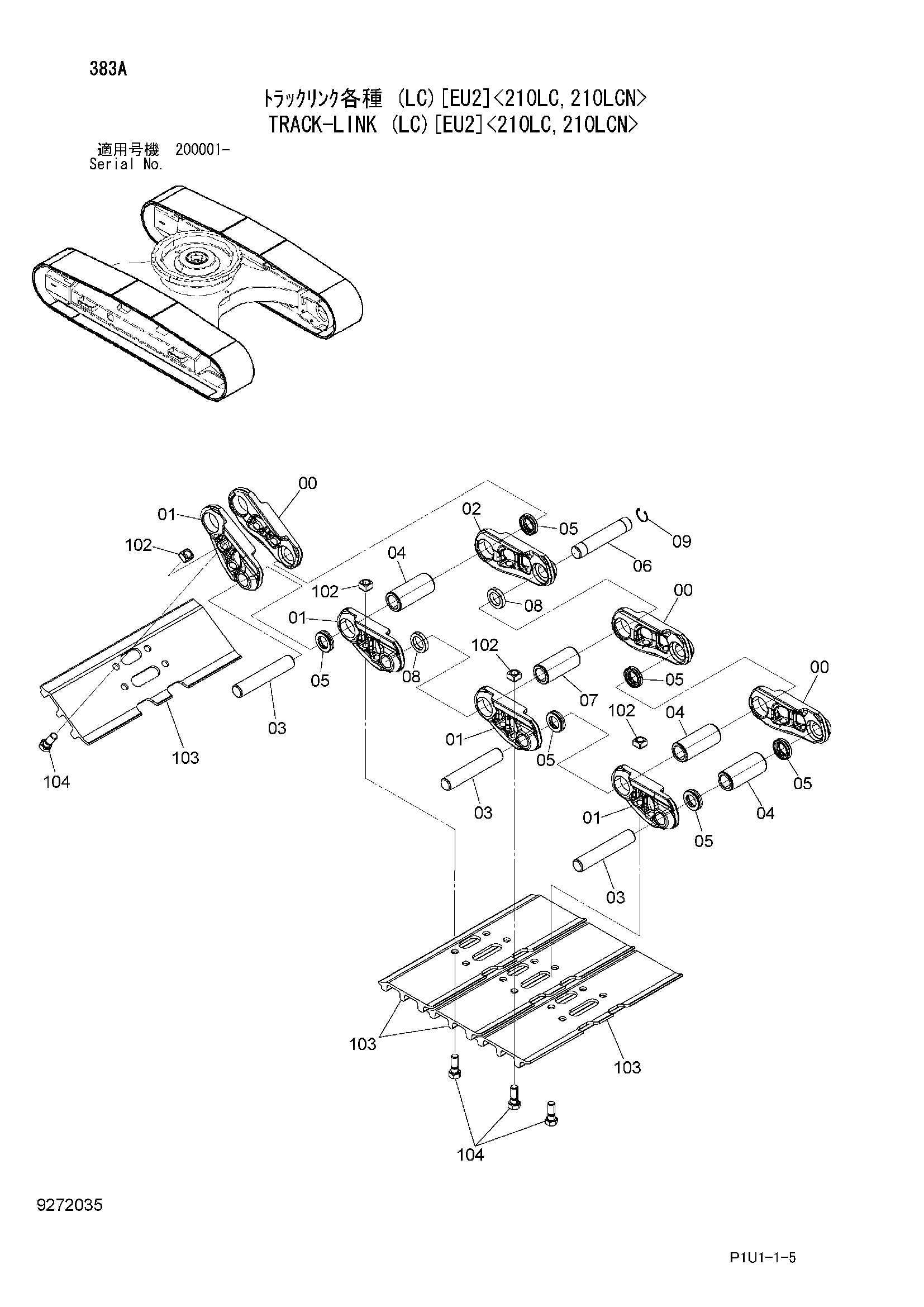

![Схема Гусеничная цепь (LC)[EU2]<210LC, 210LCN> HITACHI ZX210N-3-AMS](/catalog-drawings/af/af8233d2-366c-4e2a-accd-203b84927572.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9272035 | Гусеничная цепь в сборе (500G) | 2 | |
| 9272036 | Гусеничная цепь в сборе (600G) | 2 | |
| 9272037 | Гусеничная цепь в сборе (700G) | 2 | |
| 9272038 | Гусеничная цепь в сборе (800G) | 2 | |
| 9232039 | Гусеничная цепь в сборе (900G) | 2 | |
| 9263747 | Гусеничная цепь в сборе (600F) | 2 | |
| 00-09 | 9271971 | Гусеничная цепь-в сборе | 1 |
| 00 | 4663894 | Гусеничная цепь B | 48 |
| 01 | 4663914 | Гусеничная цепь B | 49 |
| 02 | 4663918 | Гусеничная цепь M | 1 |
| 03 | 4358587 | Палец | 48 |
| 04 | 4434144 | Втулка | 48 |
| 05 | 4408124 | Уплотнение | 96 |
| 06 | 4358591 | Соединительный палец | 1 |
| 07 | 4358590 | Соединительная втулка | 1 |
| 08 | 4434145 | Втулка | 2 |
| 09 | 4192666 | Кольцо | 1 |
| 00-09 | 9250500 | Гусеничная цепь-в сборе (600F) | 1 |
| 00 | 0005251 | Гусеничная цепь B | 48 |
| 01 | 0005252 | Гусеничная цепь B | 49 |
| 02 | 4633367 | Гусеничная цепь M | 1 |
| 03 | 4314671 | Палец | 48 |
| 04 | 4386609 | Втулка | 48 |
| 05 | 4408124 | Уплотнение | 96 |
| 06 | 4267743 | Соединительный палец | 1 |
| 07 | 4345302 | Соединительная втулка | 1 |
| 08 | 4379310 | Втулка | 2 |
| 09 | 4192666 | Кольцо | 1 |
| 102 | 4663808 | Гайка | 196 |
| 102 | 4255638 | Гайка (600F) | 196 |
| 103 | 2054038 | Башмак грунтозацеп (500G) | 49 |
| 103 | 2054039 | Башмак грунтозацеп (600G) | 49 |
| 103 | 2054040 | Башмак грунтозацеп (700G) | 49 |
| 103 | 2054041 | Башмак грунтозацеп (800G) | 49 |
| 103 | 2054042 | Башмак грунтозацеп (900G) | 49 |
| 103 | 1017202 | Башмак плоский (600F) | 49 |
| 104 | 4663807 | Болт башмак | 196 |
| 104 | 3052408 | Болт башмак (600F) | 196 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210N-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
