Гидромолот, гидроножницы трубопроводы (основной)(1)<210LCN, 240N> — HITACHI ZX210N-3-AMS

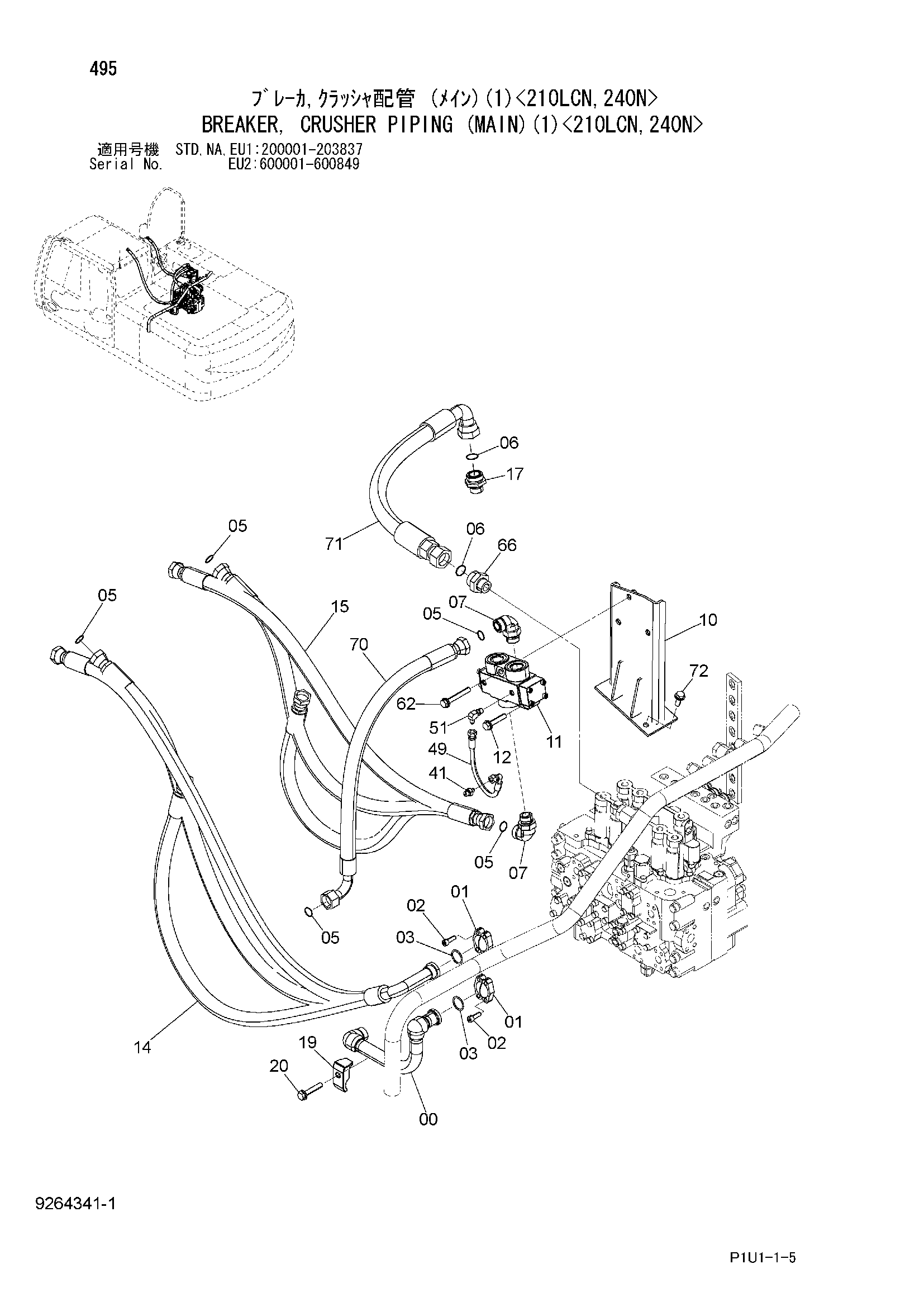

Заводская схема «Гидромолот, гидроножницы трубопроводы (основной)(1)<210LCN, 240N>» для HITACHI ZX210N-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100955 | Трубка | 1 |
| 01 | 962453 | Разъёмный фланец | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 8 |
| 03 | 966993 | Уплотнительное кольцо | 2 |
| 05 | 4187328 | Уплотнительное кольцо | 5 |
| 06 | 4187329 | Уплотнительное кольцо | 2 |
| 07 | A853388 | Угловой штуцер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 8100958 | Кронштейн | 1 |
| 11 | 4626057 | Клапан селектор | 1 |
| 12 | J271265 | Болт с шайбой | 2 |
| 12A | J901265 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 9263970 | Шланг в сборе | 1 |
| 14A | 4641282 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 1 |
| 15 | 9227798 | Шланг в сборе | 1 |
| 15A | 4250888 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 4 |
| 17 | 4205196 | Адаптер | 1 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4190127 | Хомут трубки | 1 |
| 20 | J271270 | Болт с шайбой | 1 |
| 20A | J901270 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 41 | A852122 | Адаптер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4470393 | Шланг | 1 |
| 51 | A852322 | Угловой штуцер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 62 | J271290 | Болт с шайбой | 1 |
| 62A | J901290 | Болт | 1 |
| 62B | J222012 | Шайба | 1 |
| 66 | A853180 | Адаптер | 1 |
| 66A | 4506429 | Уплотнительное кольцо | 1 |
| 70 | 4308148 | Шланг | 1 |
| 71 | 4647672 | Шланг | 1 |
| 72 | J271235 | Болт с шайбой | 3 |
| 72A | J901235 | Болт | 1 |
| 72B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210N-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
