Основные гидролинии (2)<210LCN, 240N> — HITACHI ZX210N-3-AMS

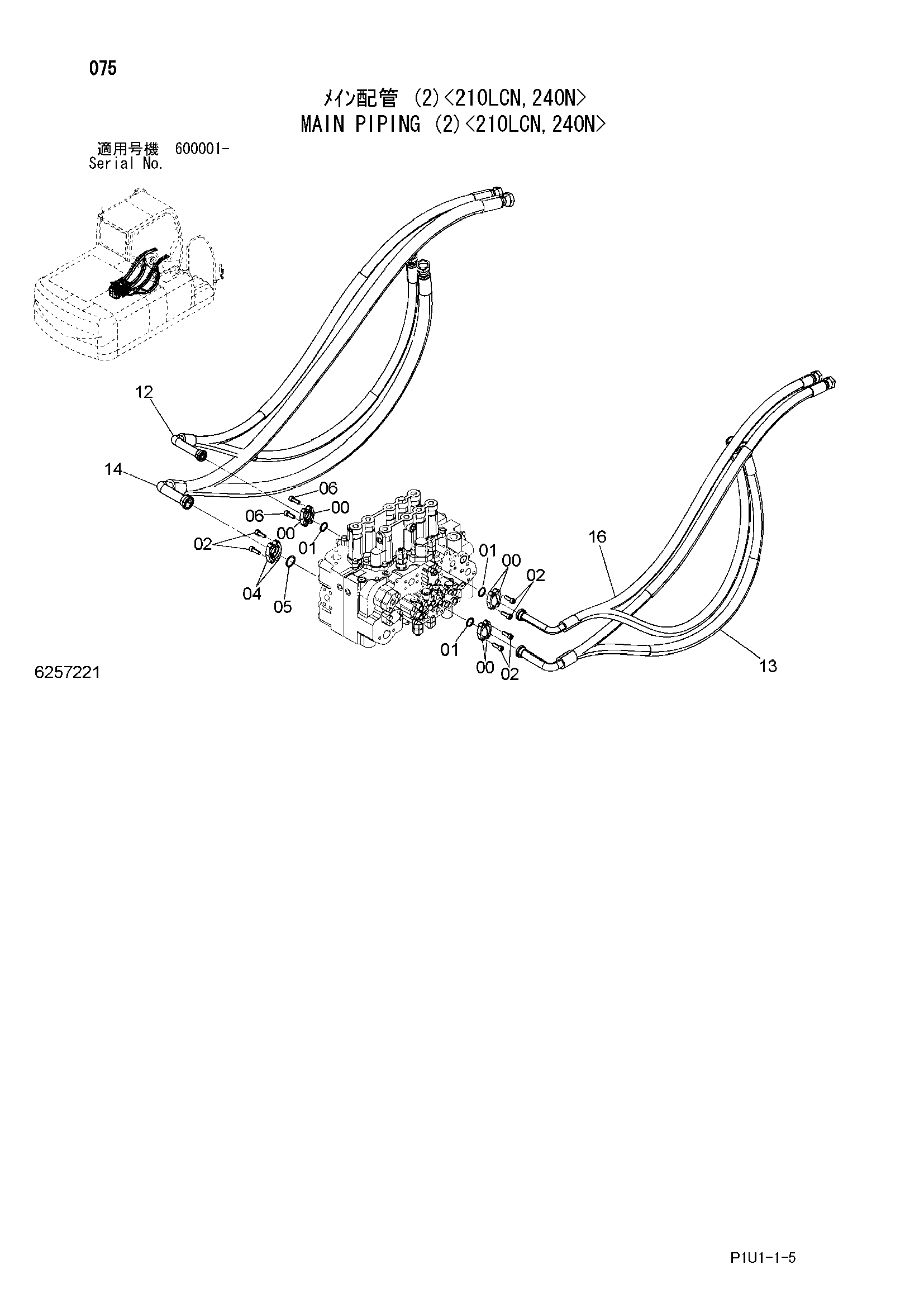

Заводская схема «Основные гидролинии (2)<210LCN, 240N>» для HITACHI ZX210N-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 6 |
| 01 | 971489 | Уплотнительное кольцо | 3 |
| 02 | J781030 | Болт с внутренним шестигранником | 12 |
| 04 | 962453 | Разъёмный фланец | 2 |
| 05 | 966993 | Уплотнительное кольцо | 1 |
| 06 | J781030 | Болт с внутренним шестигранником | 4 |
| 12 | 9257229 | Шланг в сборе | 1 |
| 12A | 4474041 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 2 |
| 13 | 9257230 | Шланг в сборе | 1 |
| 13A | 4645635 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 2 |
| 14 | 9270720 | Шланг в сборе | 1 |
| 14A | 4662315 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 4 |
| 16 | 9272408 | Шланг в сборе | 1 |
| 16A | 4331598 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210N-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
