Напорные трубопроводы — HITACHI ZX210N-3-AMS

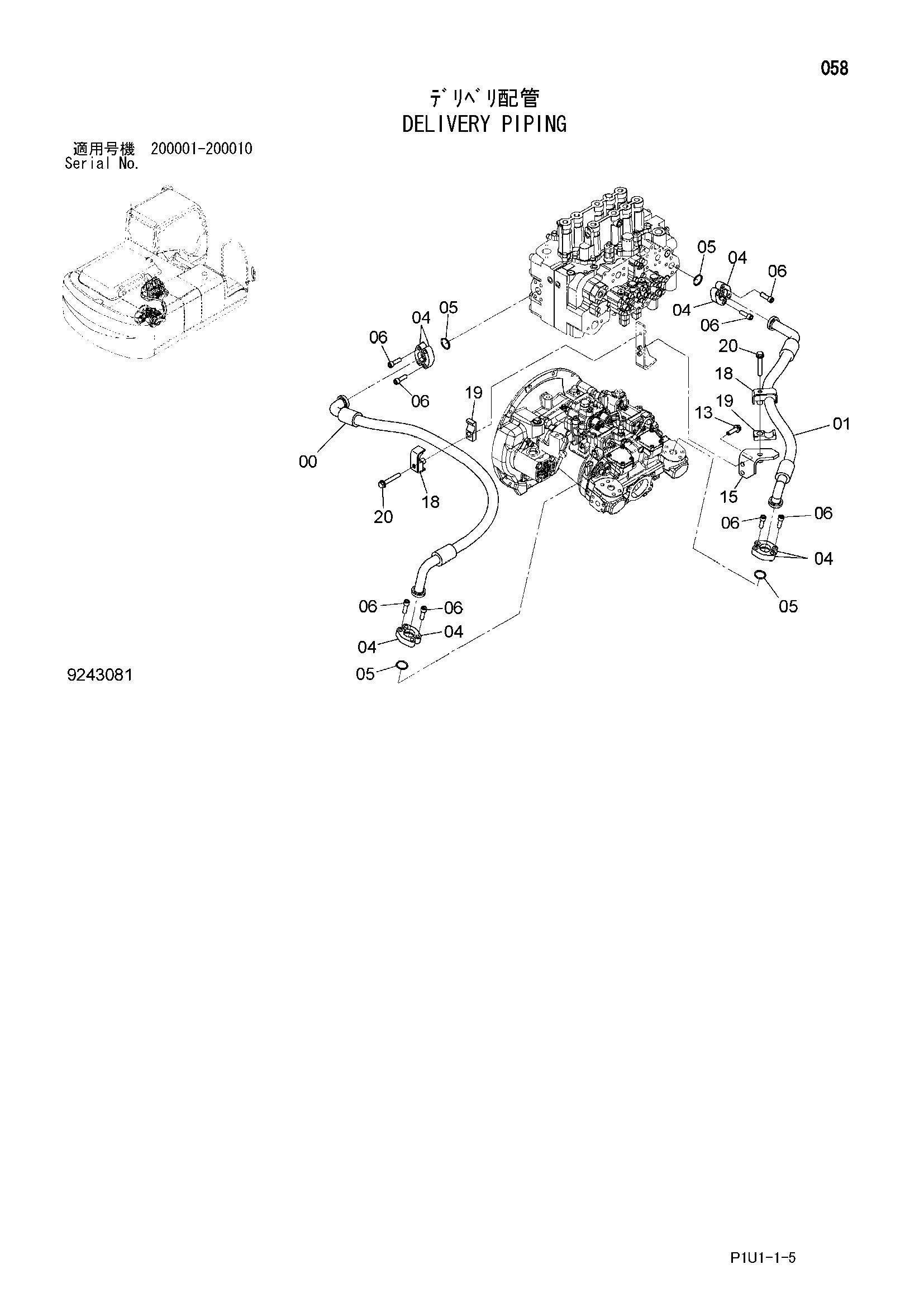

Заводская схема «Напорные трубопроводы» для HITACHI ZX210N-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4630781 | Шланг | 1 |
| 01 | 4630783 | Шланг | 1 |
| 04 | 4085560 | Разъёмный фланец | 8 |
| 05 | 966993 | Уплотнительное кольцо | 4 |
| 06 | J781240 | Болт с внутренним шестигранником | 16 |
| 13 | J271245 | Болт с шайбой | 2 |
| 13A | J901245 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 9766113 | Кронштейн | 1 |
| 18 | 8085521 | Хомут | 2 |
| 19 | 4462051 | Резиновая прокладка | 2 |
| 20 | J271285 | Болт с шайбой | 2 |
| 20A | J901285 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210N-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
