Гусеничная цепь [EU1]<240N> — HITACHI ZX210N-3-AMS

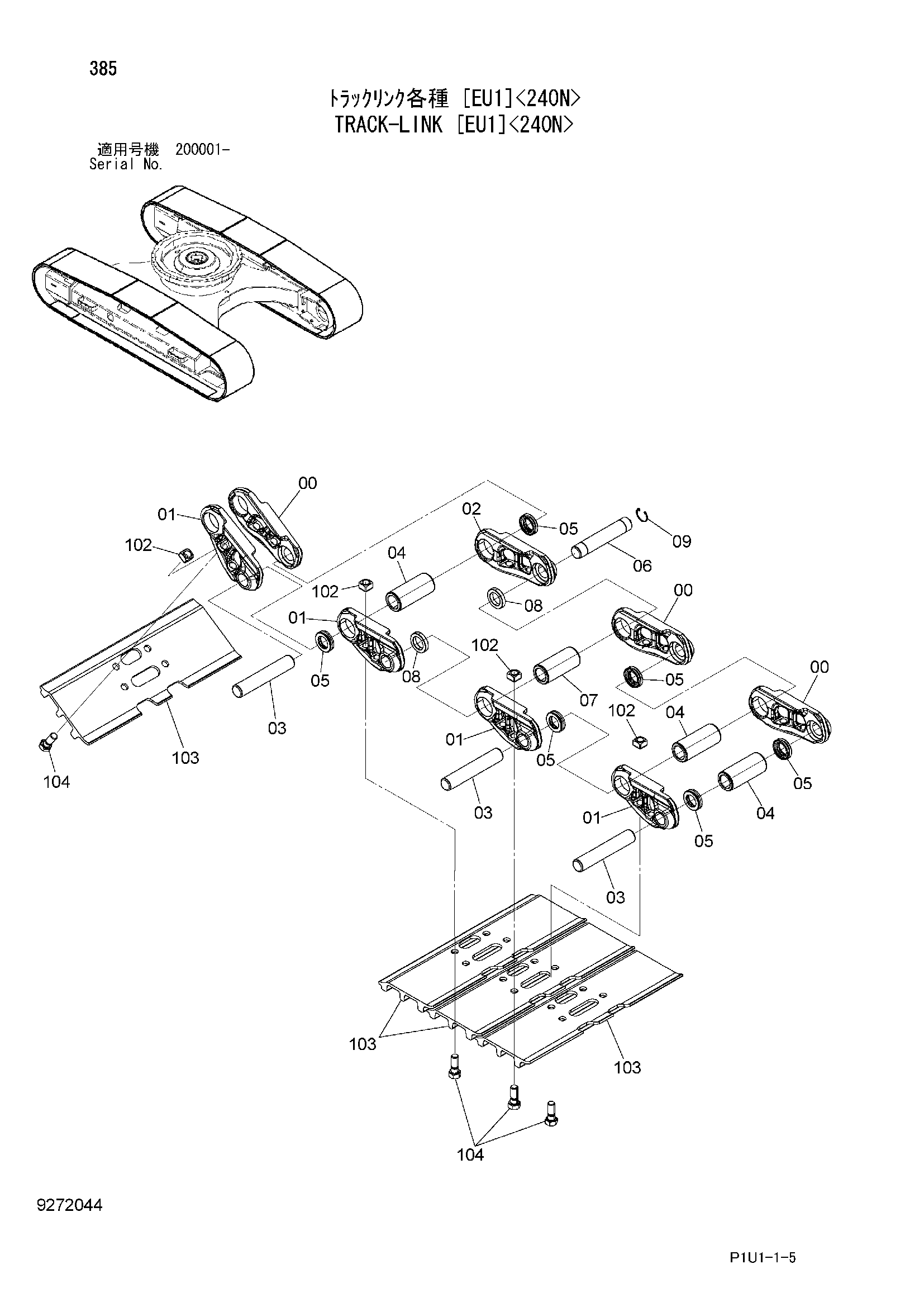

Заводская схема «Гусеничная цепь [EU1]<240N>» для HITACHI ZX210N-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гусеничная цепь [EU1]<240N> HITACHI ZX210N-3-AMS](/catalog-drawings/1f/1f3bc69c-62f7-4f79-ab7f-8a9073005c46.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9265218 | Гусеничная цепь в сборе | 1 | |
| 9265219 | Гусеничная цепь в сборе | 1 | |
| 00-09 | 9250491 | Гусеничная цепь-в сборе | 1 |
| 00 | 0005251 | Гусеничная цепь B | 46 |
| 01 | 0005252 | Гусеничная цепь B | 47 |
| 02 | 4633367 | Гусеничная цепь M | 1 |
| 03 | 4314671 | Палец | 46 |
| 04 | 4386609 | Втулка | 46 |
| 05 | 4408124 | Уплотнение | 92 |
| 06 | 4267743 | Соединительный палец | 1 |
| 07 | 4345302 | Соединительная втулка | 1 |
| 08 | 4379310 | Втулка | 2 |
| 09 | 4192666 | Кольцо | 1 |
| 102 | 4255638 | Гайка | 188 |
| 103 | 2050619 | Башмак грунтозацеп (550G)(правый) | 47 |
| 103 | 2050618 | Башмак грунтозацеп (550G)(левый) | 47 |
| 104 | 4255637 | Болт башмак | 188 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210N-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
