Топливные трубопроводы (двойной фильтр) — HITACHI ZX210LCK-5G

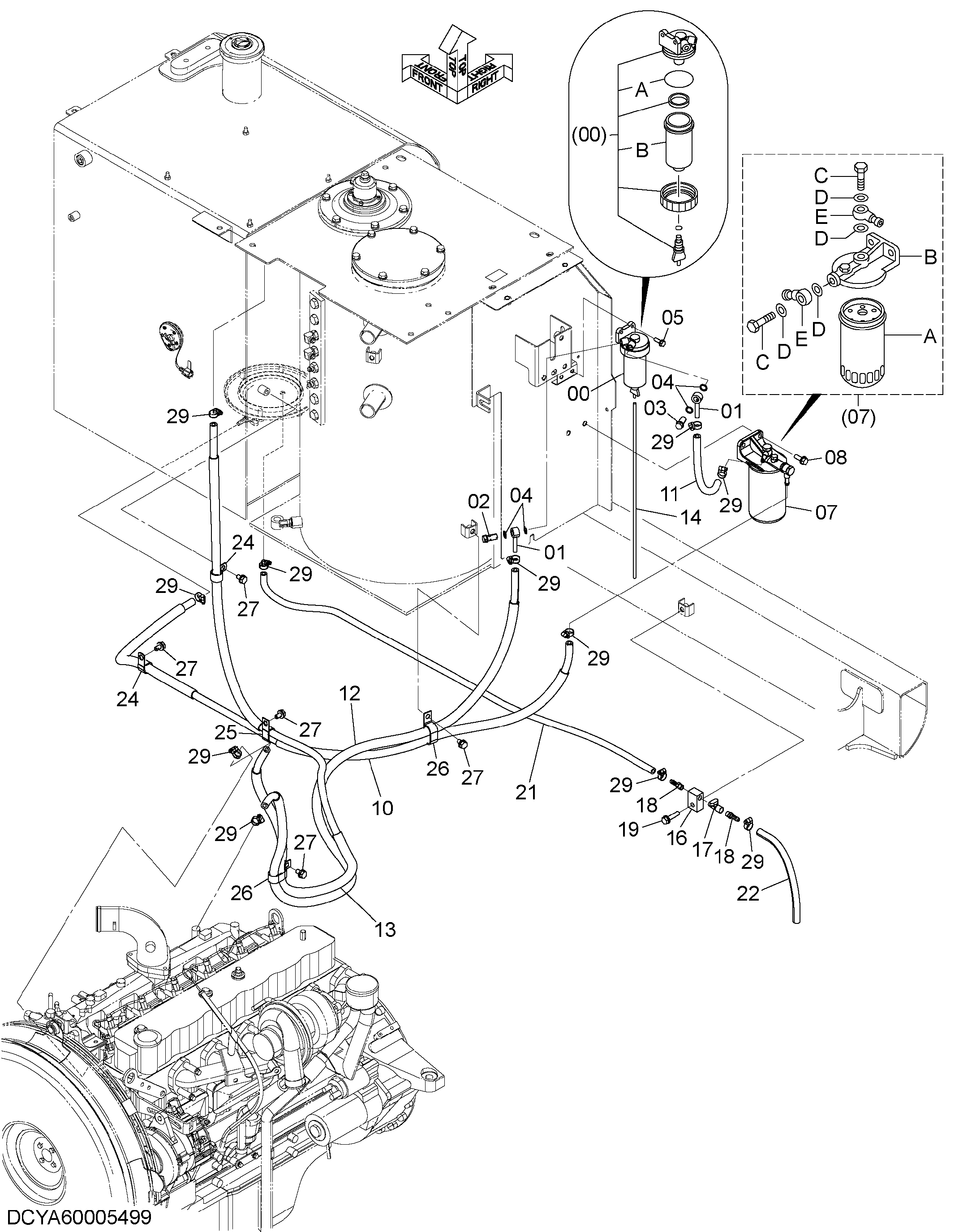

Заводская схема «Топливные трубопроводы (двойной фильтр)» для HITACHI ZX210LCK-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4452161 | Сепаратор | 1 |
| 00A | 4621868 | Уплотнительное кольцо | 1 |
| 00B | 4621773 | Корпус | 1 |
| 01 | 4452162 | Трубка топливный | 2 |
| 02 | 4452163 | Болт проушина | 1 |
| 03 | 4452164 | Фильтр гаузе | 1 |
| 04 | 4452165 | Манжета | 4 |
| 05 | J260825 | Болт с шайбой | 2 |
| 05A | J900825 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | 4335136 | Топливный фильтр | 1 |
| 07A | 4326739 | Топливный фильтр | 1 |
| 07B | 4326807 | Головка | 1 |
| 07C | 4326740 | Болт | 2 |
| 07D | 4326741 | Прокладка | 4 |
| 07E | 4326742 | Трубка топливный | 2 |
| 08 | J271030 | Болт с шайбой | 2 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | YA60005763 | Топливный шланг | 1 |
| 10A | 4679183 | Топливный шланг | 1 |
| 10B | 4681239 | Трубка | 1 |
| 10C | 4610630 | Трубка | 1 |
| 11 | YA00010557 | Топливный шланг | 1 |
| 12 | 9323757 | Топливный шланг | 1 |
| 12A | 4679183 | Топливный шланг | 1 |
| 12B | 4471454 | Трубка | 1 |
| 13 | 9323758 | Топливный шланг | 1 |
| 13A | 4679489 | Топливный шланг | 1 |
| 13B | 4332697 | Трубка | 1 |
| 13C | 4653840 | Трубка | 1 |
| 14 | 4445516 | Виниловый шланг | 1 |
| 16 | 4725406 | Адаптер | 1 |
| 17 | 4478378 | Шаровой клапан | 1 |
| 18 | 4449362 | Адаптер | 2 |
| 19 | J271045 | Болт с шайбой | 1 |
| 19A | J901045 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4404652 | Топливный шланг | 1 |
| 22 | 4407161 | Топливный шланг | 1 |
| 24 | 4190263 | Зажим | 2 |
| 25 | 4190282 | Зажим | 1 |
| 26 | 4192034 | Зажим | 2 |
| 27 | J271020 | Болт с шайбой | 5 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 4514700 | Зажим шланг | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210LCK-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
