Каталог запчастей HITACHI
Насосный агрегат — HITACHI ZX210LCK-3-HCMC

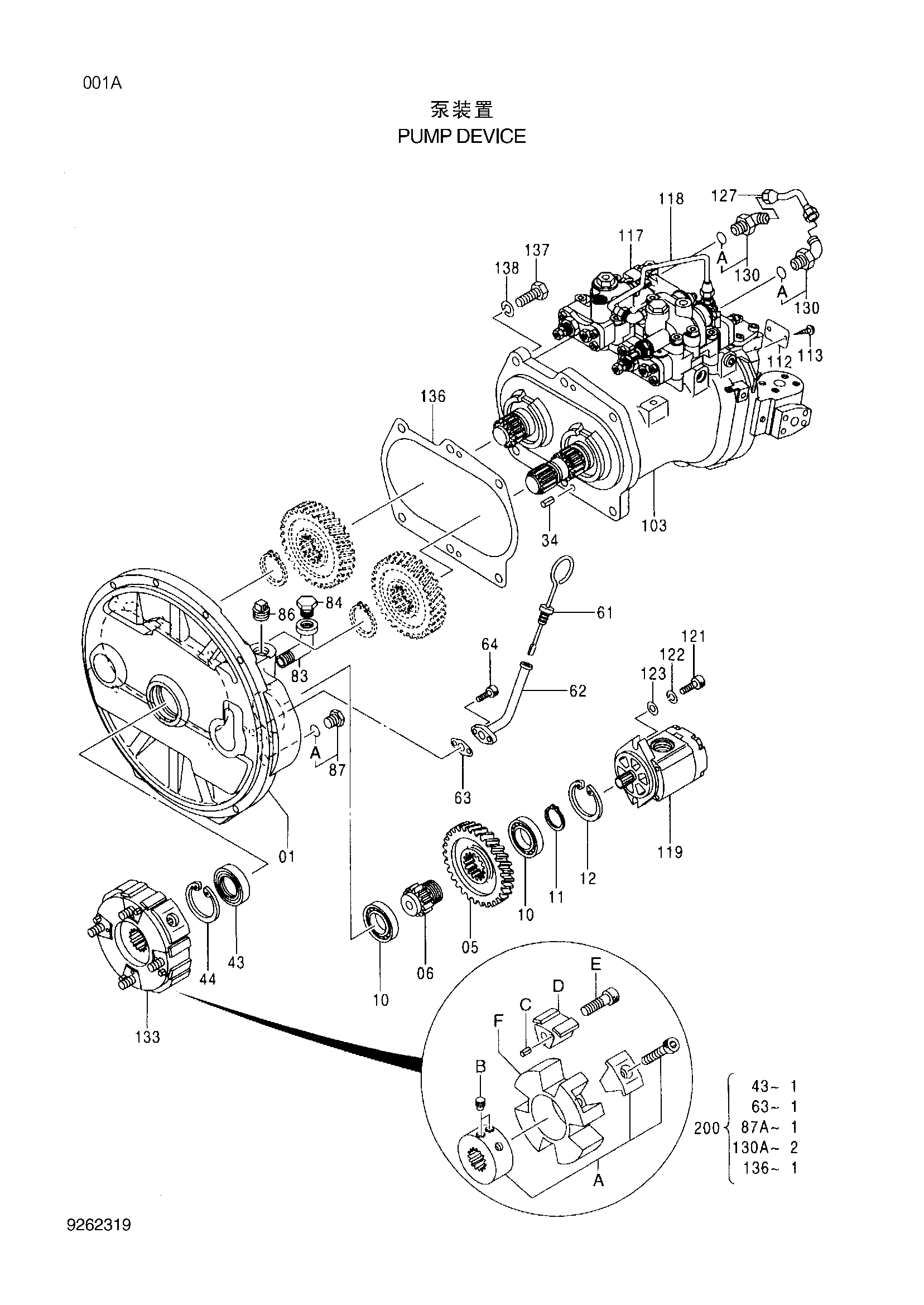

Заводская схема «Насосный агрегат» для HITACHI ZX210LCK-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9262319 замена: 9262320 | Насосный агрегат | 1 | |
| (9262320) | Насосный агрегат | 1 | |
| 01 | 1033158 | Корпус шестерня | 1 |
| 05 | 3063840 | Шестерня пилотный | 1 |
| 06 | 3055594 | Вал шестерня | 1 |
| 10 | 958740 | Шариковый подшипник | 2 |
| 11 | 962002 | Стопорное кольцо | 1 |
| 12 | 991725 | Стопорное кольцо | 1 |
| 34 | 4099290 | Пружинный штифт | 2 |
| 43 | 4310055 | Масляное уплотнение | 1 |
| 44 | 991725 | Стопорное кольцо | 1 |
| 61 | 4438059 | Указатель уровня | 1 |
| 62 | 9743977 | Трубка указатель | 1 |
| 63 | 9742779 | Манжета | 1 |
| 64 | M340816 | Болт с внутренним шестигранником | 2 |
| 83 | 94-0649 | Угловой штуцер | 1 |
| 84 | 4645330 | Пробка | 1 |
| 86 | 4234782 | Пробка | 1 |
| 87 | 4092534 | Пробка | 1 |
| 87A | 4509180 | Уплотнительное кольцо | 1 |
| 113 | M492564 | Приводной винт | 2 |
| 117 | 9256847 | Насос регулятор (1) | 1 |
| 118 | 9256848 | Насос регулятор (2) | 1 |
| 119 | 9218005 | Шестерённый насос | 1 |
| 121 | M341030 | Болт с внутренним шестигранником | 2 |
| 122 | 984054 | Пружинная шайба | 2 |
| 123 | 4114402 | Шайба | 2 |
| 127 | 4631943 | Трубка | 1 |
| 130 | 4293950 | Угловой штуцер | 2 |
| 130A | 957366 | Уплотнительное кольцо | 1 |
| 133 | 4641504 | Муфта | 1 |
| 133A | 4463992 | HUB | 1 |
| 133B | 4334899 | Установочный винт | 2 |
| 133C | 4101345 | Пружинный штифт | 4 |
| 133D | 4463993 | Вставка | 4 |
| 133E | 4334894 | Болт с внутренним шестигранником | 4 |
| 133F | 4654760 | Элемент | 1 |
| 133 | 4671573 замена: YB00000114 | Муфта | 1 |
| 133A | 4687331 | HUB | 1 |
| 133D | 4463993 | Вставка | 4 |
| 133E | 4334894 | Болт с внутренним шестигранником | 4 |
| 133F | 4654760 | Элемент | 1 |
| 133 | YB00000114 | Муфта | 1 |
| 133A | 4702172 | HUB | 1 |
| 133B | 4702173 | Установочный винт | 2 |
| 133C | 4101345 | Пружинный штифт | 4 |
| 133D | 4463993 | Вставка | 4 |
| 133E | 4334894 | Болт с внутренним шестигранником | 4 |
| 133F | YB00000115 | Элемент | 1 |
| 136 | 8058352 | Манжета | 1 |
| 137 | J901645 | Болт | 6 |
| 138 | A590916 | Пружинная шайба | 6 |
| 200 | 4451036 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210LCK-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
