Электрооборудование (3) — HITACHI ZX210LCH-5G

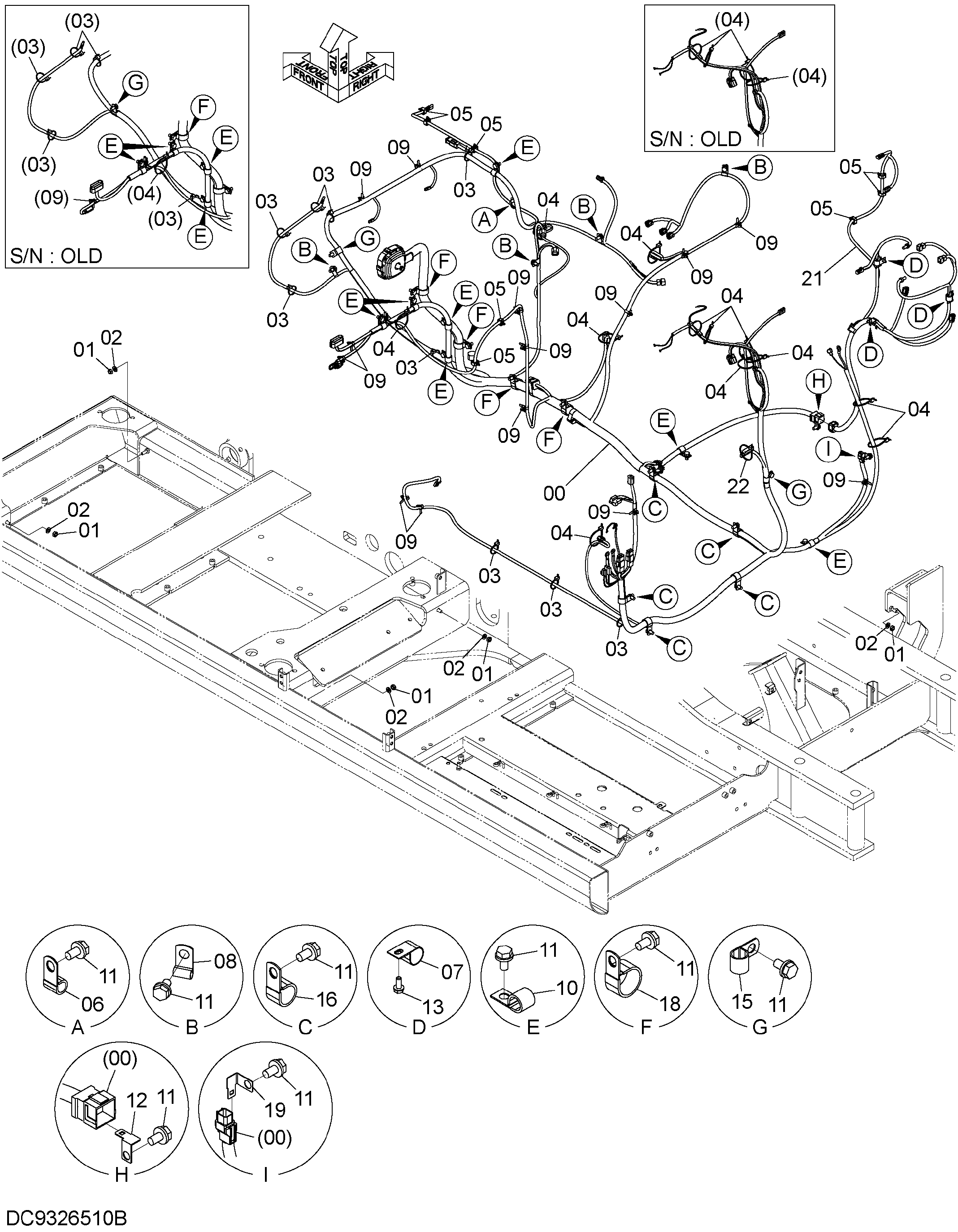

Заводская схема «Электрооборудование (3)» для HITACHI ZX210LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0008052 | Жгут проводов | 1 |
| 01 | J950010 | Гайка | 5 |
| 02 | A590110 | Плоская шайба | 5 |
| 03 | 4055311 | Ленточный зажим | 9 |
| 04 | 4055312 | Ленточный зажим | 11 |
| 04 | 4055312 | Ленточный зажим | 12 |
| 05 | 4449250 | Зажим | 8 |
| 06 | 4190275 | Зажим | 1 |
| 07 | 4450494 | Зажим | 3 |
| 08 | 4190261 | Зажим | 3 |
| 08 | 4190261 | Зажим | 4 |
| 09 | 4254600 | Зажим | 13 |
| 09 | 4254600 | Зажим | 14 |
| 10 | 4190273 | Зажим | 7 |
| 11 | J271020 | Болт с шайбой | 24 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 11 | J271020 | Болт с шайбой | 25 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4418301 | Кронштейн | 1 |
| 13 | J260616 | Болт с шайбой | 3 |
| 13A | J900616 | Болт | 1 |
| 13B | A590106 | Плоская шайба | 1 |
| 15 | 4190274 | Зажим | 2 |
| 16 | 4190263 | Зажим | 5 |
| 18 | 4190264 | Зажим | 4 |
| 19 | YA00006821 | Кронштейн | 1 |
| 21 | YA00009267 | Жгут проводов | 1 |
| 22 | 4654945 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
