Пилотные гидролинии (7) — HITACHI ZX210LCH-5G

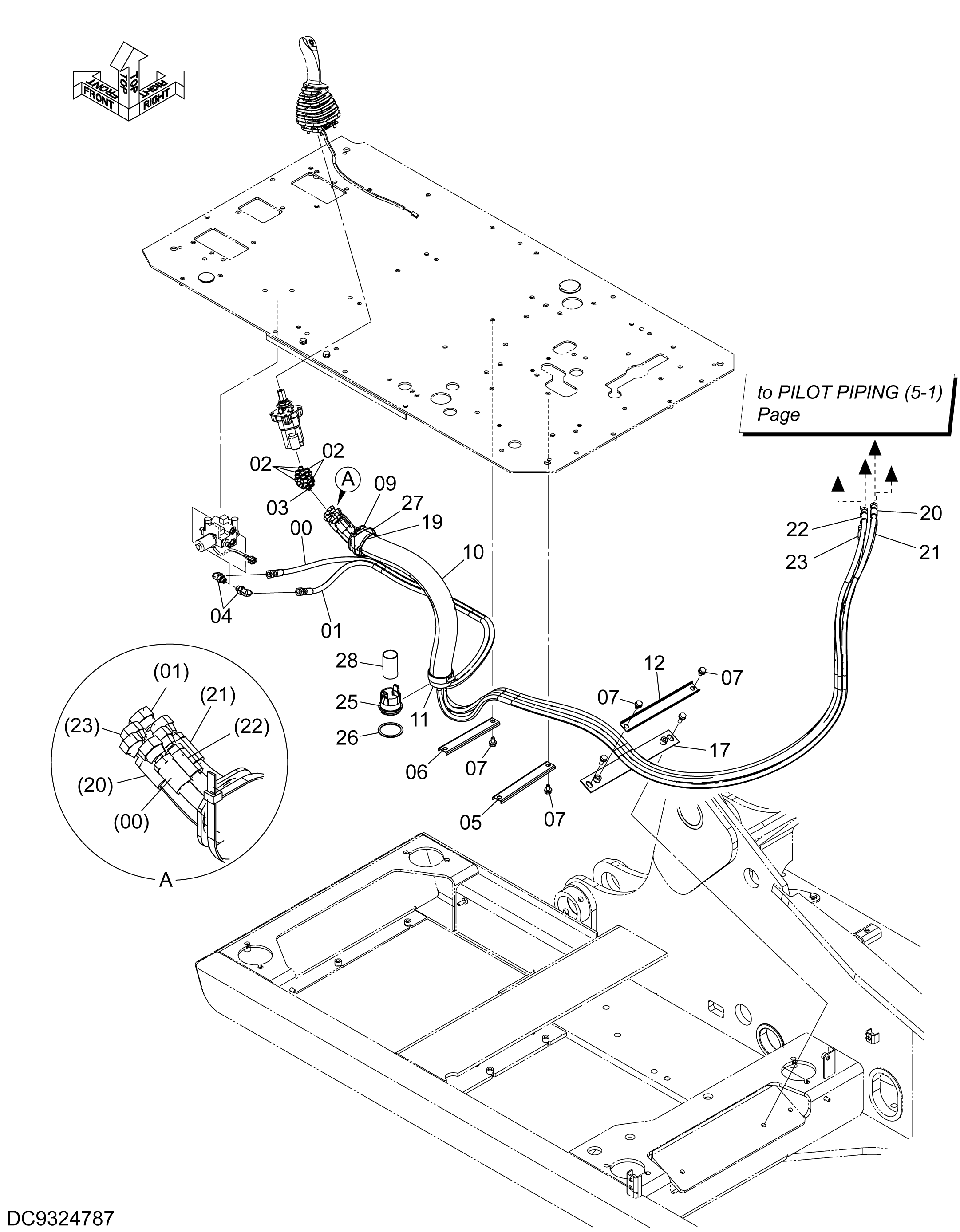

Заводская схема «Пилотные гидролинии (7)» для HITACHI ZX210LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4707581 | Пластиковый шланг | 1 |
| 01 | 4707585 | Пластиковый шланг | 1 |
| 02 | A852223 | Угловой штуцер | 5 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852233 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852333 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4465377 | Хомут шланга | 1 |
| 06 | 4436124 | Хомут шланга | 1 |
| 07 | J271020 | Болт с шайбой | 6 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 3079728 | Втулка | 1 |
| 10 | 4629782 | Шланг | 1 |
| 11 | 4351774 | Хомут шланга | 1 |
| 12 | 4341877 | Хомут шланга | 1 |
| 17 | 9765409 | Кронштейн | 1 |
| 19 | 4323613 | Ленточный зажим | 1 |
| 20 | YA00003817 | Пластиковый шланг | 1 |
| 21 | YA00010450 | Пластиковый шланг | 1 |
| 22 | YA00003819 | Пластиковый шланг | 1 |
| 23 | YA00007000 | Пластиковый шланг | 1 |
| 25 | YA00000261 | Втулка | 1 |
| 26 | YA00000262 | Проставка | 1 |
| 27 | 4121859 | Ленточный зажим | 1 |
| 28 | YA00000793 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
