Рама <H> — HITACHI ZX210LC-3G

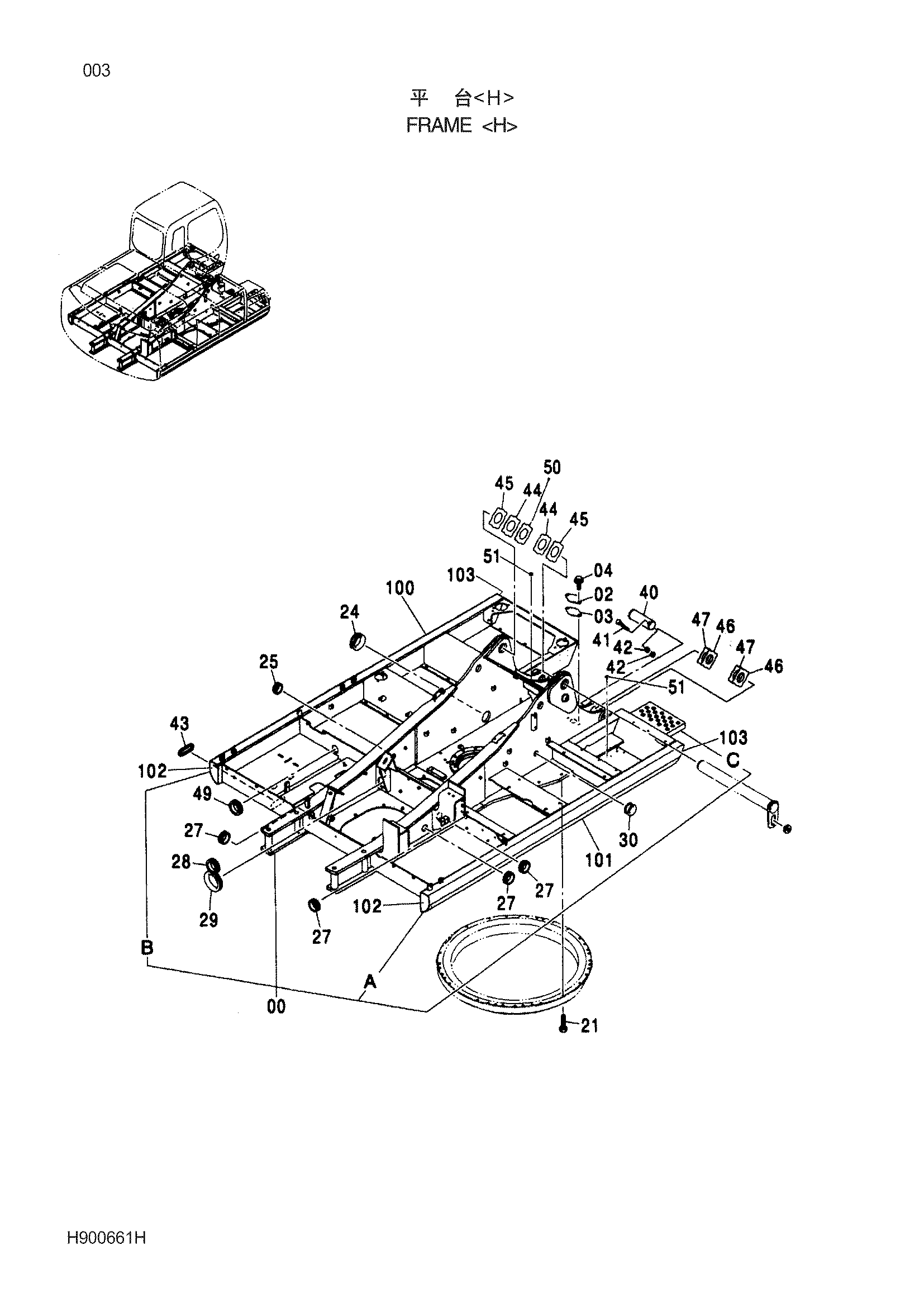

Заводская схема «Рама <H>» для HITACHI ZX210LC-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006199 | Рама основной | 1 |
| 00A | 4631260 | Трубка | 1 |
| 00B | 4646697 | Трубка | 1 |
| 00C | 3103694 | Ступень | 1 |
| 04 | 4255799 | Крышка | 1 |
| 05 | 4161735 | Манжета | 1 |
| 06 | J271025 | Болт с шайбой | 2 |
| 21 | J922095 | Болт | 32 |
| 24 | 4191977 | Резиновая втулка | 1 |
| 25 | 4201995 | Резиновая втулка | 1 |
| 27 | 4201749 | Резиновая втулка | 5 |
| 28 | 4208279 | Резиновая втулка | 1 |
| 29 | 4201986 | Резиновая втулка | 1 |
| 30 | 4257181 | Резиновая втулка | 1 |
| 31 | 4279257 | Резиновая втулка | 1 |
| 40 | 3088573 | Палец | 2 |
| 41 | 4435129 | Стопорный палец | 2 |
| 42 | J950016 | Гайка | 4 |
| 43 | 4430658 | Резиновая втулка | 1 |
| 44 | 4444284 | Упорная пластина 1.0mm | 2 |
| 45 | 4444285 | Упорная пластина 2.0mm | 2 |
| 46 | 4444286 | Упорная пластина 1.0mm | 4 |
| 47 | 4444287 | Упорная пластина 2.0mm | 4 |
| 49 | 4389040 | Резиновая втулка | 1 |
| 50 | 4460370 | Упорная пластина 1.5mm | 1 |
| 51 | 4719262 | Резиновая прокладка | 2 |
| 100 | H401198H | Пластина | 1 |
| 101 | H401197H | Пластина | 1 |
| 102 | H400405H | Пластина | 2 |
| 103 | H400404H | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210LC-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
