Гидролинии рабочего оборудования (1) <тип H15> — HITACHI ZX210LC-3-HCMC

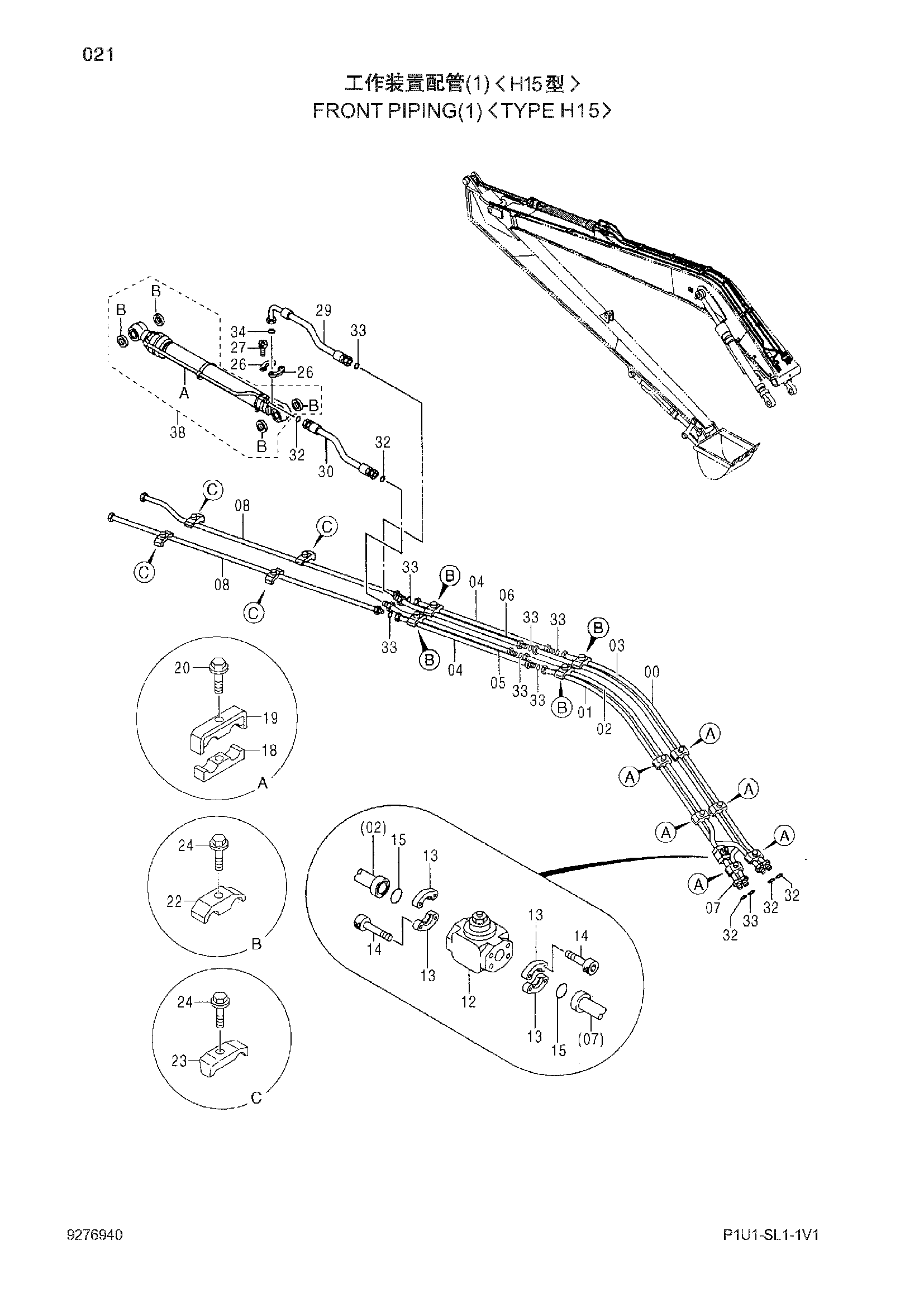

Заводская схема «Гидролинии рабочего оборудования (1) <тип H15>» для HITACHI ZX210LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109188 | Трубка | 1 |
| 01 | 8109189 | Трубка | 1 |
| 02 | 8109190 | Трубка | 1 |
| 03 | 8109191 | Трубка | 1 |
| 04 | 9766343 | Трубка | 2 |
| 05 | 9766344 | Трубка | 1 |
| 06 | 9766345 | Трубка | 1 |
| 07 | 9746942 | Трубка | 1 |
| 08 | 8052578 | Трубка | 2 |
| 12 | 4330223 | Клапан замедленного возврата | 1 |
| 13 | Z986910 | Разъёмный фланец | 4 |
| 14 | M341030 | Болт с внутренним шестигранником | 8 |
| 15 | Z971489 | Уплотнительное кольцо | 2 |
| 18 | 4285722 | Резиновая прокладка | 6 |
| 19 | 4285723 | Хомут трубки | 6 |
| 20 | J271270 | Болт с шайбой | 6 |
| 20A | J901270 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 4189859 | Хомут трубки | 4 |
| 23 | 4190126 | Хомут трубки | 4 |
| 24 | J271260 | Болт с шайбой | 8 |
| 24A | J901260 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 4085560 | Разъёмный фланец | 2 |
| 27 | M341240 | Болт с внутренним шестигранником | 4 |
| 29 | 4612251 | Шланг | 1 |
| 30 | 4286268 | Шланг | 1 |
| 32 | 4187308 | Уплотнительное кольцо | 5 |
| 33 | 4187328 | Уплотнительное кольцо | 8 |
| 34 | Z966993 | Уплотнительное кольцо | 1 |
| 38 | 9268243 | Гидроцилиндр рукояти | 1 |
| 38A | 4659636 | Гидроцилиндр рукояти | 1 |
| 38B | 4332285 | Втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
