Кондиционер (2) — HITACHI ZX210LC-3-HCMC

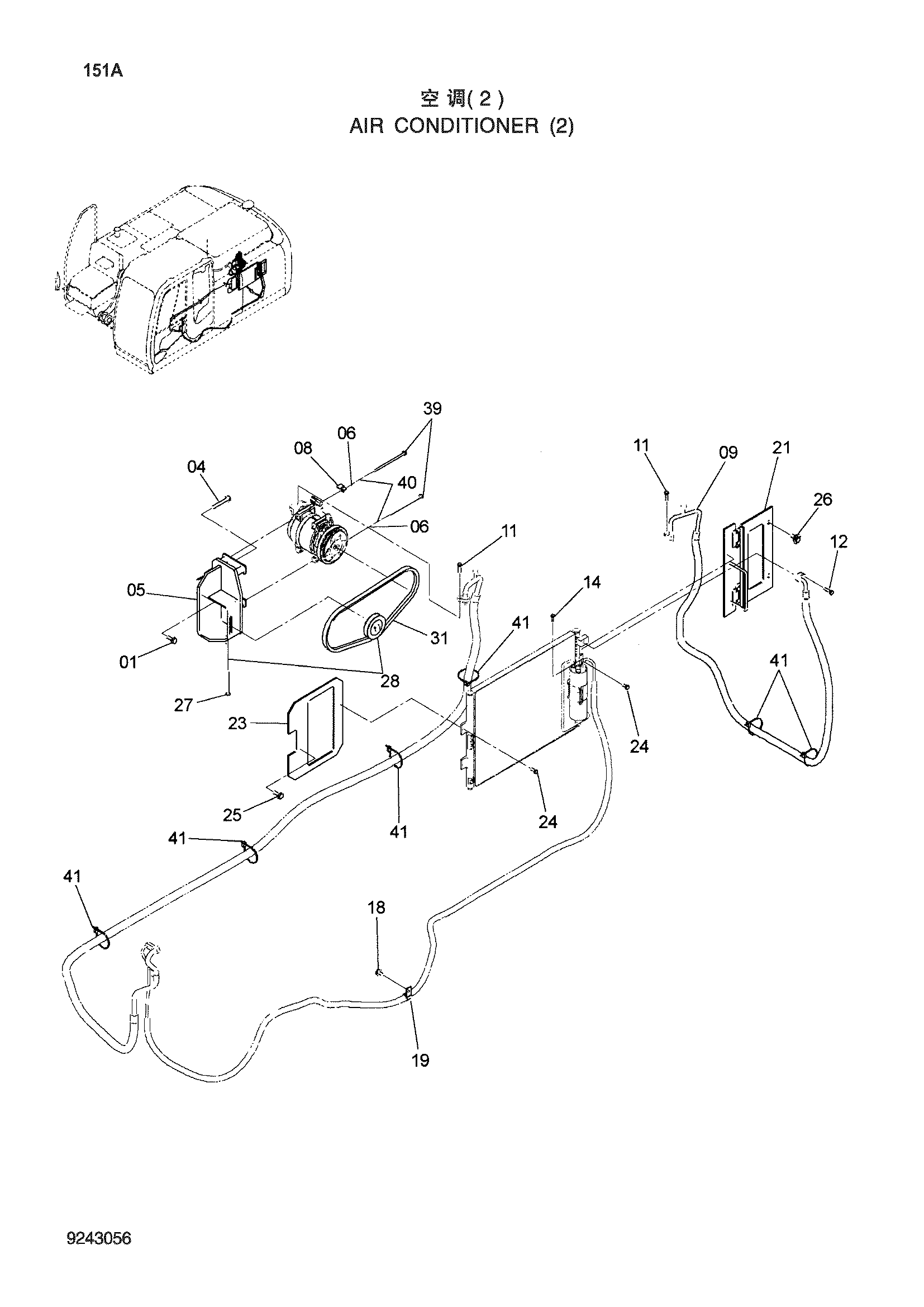

Заводская схема «Кондиционер (2)» для HITACHI ZX210LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 2 |
| 01 | 4678444 | Болт с шайбой | 2 |
| 04 | J271080 | Болт с шайбой | 2 |
| 04 | 4678452 | Болт с шайбой | 2 |
| 05 | 7050153 замена: 7052558 | Кронштейн | 1 |
| 05 | 7052558 | Кронштейн | 1 |
| 06 | A590108 | Плоская шайба | 4 |
| 08 | 4355515 | Кронштейн | 1 |
| 09 | 4630475 | Шланг | 1 |
| 11 | J260830 | Болт с шайбой | 2 |
| 12 | J260835 | Болт с шайбой | 1 |
| 14 | J260625 | Болт с шайбой | 1 |
| 18 | J271020 | Болт с шайбой | 1 |
| 19 | 4190273 | Зажим | 1 |
| 21 | 8098172 | Кронштейн | 1 |
| 23 | 8101543 | Кронштейн | 1 |
| 24 | J260825 | Болт с шайбой | 4 |
| 25 | J271030 замена: J271025 | Болт с шайбой | 2 |
| 25 | J271025 | Болт с шайбой | 2 |
| 26 | J281030 замена: J281025 | Болт с шайбой | 2 |
| 26 | J281025 | Болт с шайбой | 2 |
| 27 | 4346770 | Шкив | 1 |
| 28 | A590108 | Плоская шайба | 1 |
| 31 | 4630087 | Ремень V | 1 |
| 39 | 4652417 | Болт | 4 |
| 40 | A590908 | Пружинная шайба | 4 |
| 41 | 4055312 | Ленточный зажим | 6 |
| 45 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
