HSB общий трубопроводы — HITACHI ZX210LC-3-HCMC

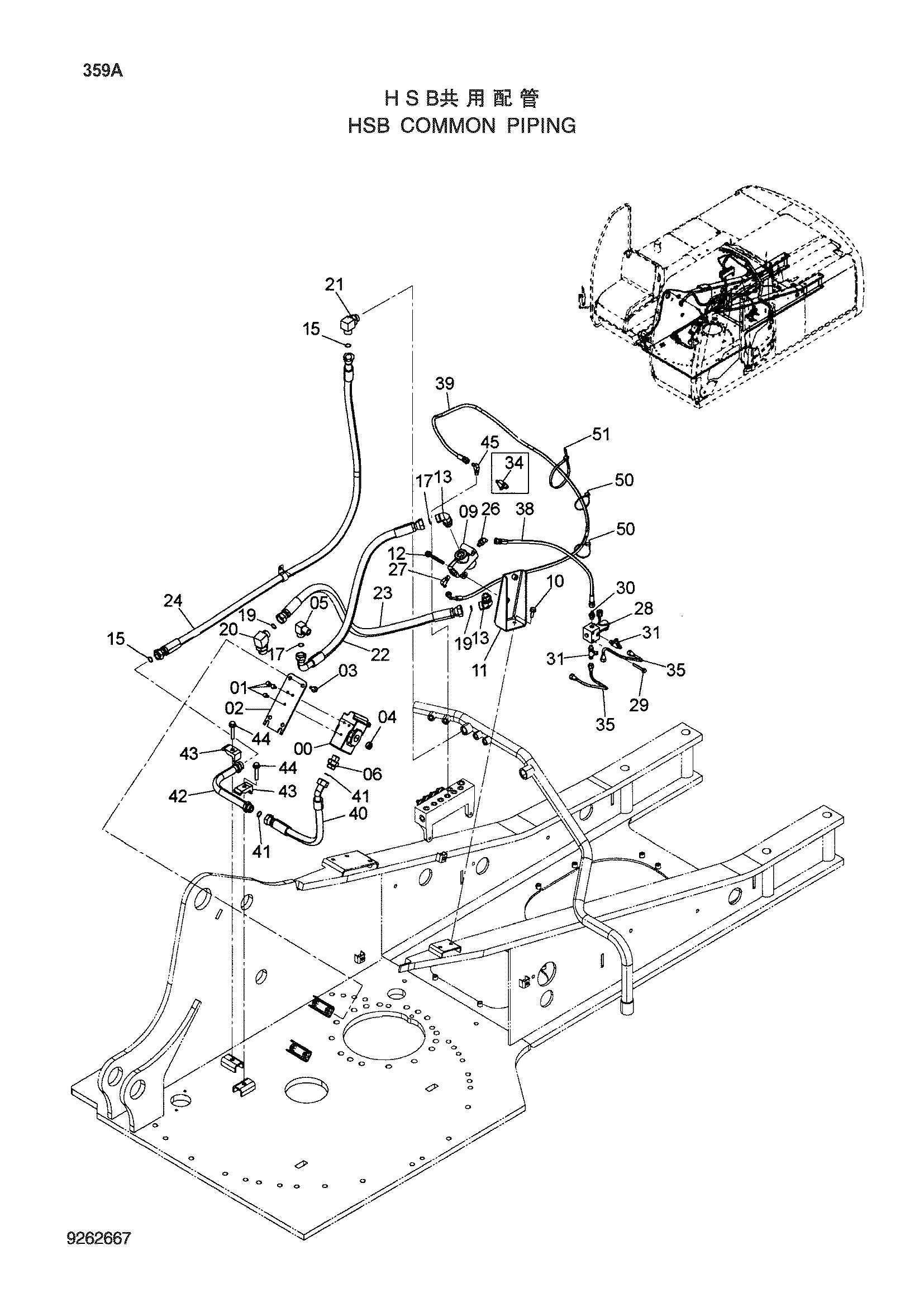

Заводская схема «HSB общий трубопроводы» для HITACHI ZX210LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4209158 | Предохранительный клапан | 1 |
| 01 | J260820 | Болт с шайбой | 3 |
| 02 | 4638241 | Кронштейн | 1 |
| 03 | J271030 | Болт с шайбой | 4 |
| 04 | 94-2014 | Пробка | 1 |
| 05 | 4272267 | Угловой штуцер | 1 |
| 06 | 4208967 | Адаптер | 1 |
| 09 | 4629744 | Запорный клапан | 1 |
| 10 | J271030 | Болт с шайбой | 2 |
| 11 | 8102727 | Кронштейн | 1 |
| 12 | J271085 | Болт с шайбой | 2 |
| 13 | A853366 | Угловой штуцер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4187308 | Уплотнительное кольцо | 2 |
| 17 | 4187308 | Уплотнительное кольцо | 2 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
| 20 | A853386 | Угловой штуцер | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 9218766 | Шланг в сборе | 1 |
| 22A | 4430123 | Шланг | 1 |
| 22B | 4327294 | Защитный кожух | 2 |
| 23 | 9266703 | Шланг в сборе | 1 |
| 23A | 4649408 | Шланг | 1 |
| 23B | 4446406 | Защитный кожух | 2 |
| 24 | 9272063 | Шланг в сборе | 1 |
| 24A | 4664035 | Шланг | 1 |
| 24B | 4446406 | Защитный кожух | 3 |
| 25 | A853366 | Угловой штуцер | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | A852222 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852322 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4261289 | Клапан SOL | 1 |
| 29 | J260860 | Болт с шайбой | 2 |
| 30 | A852122 | Адаптер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4479162 | Тройник | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852422 | Тройник | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 3104881 | Трубка | 2 |
| 38 | 4437282 | Шланг | 1 |
| 39 | 4655784 | Шланг | 1 |
| 40 | 4274569 | Шланг | 1 |
| 41 | 4187308 | Уплотнительное кольцо | 2 |
| 42 | 9764956 | Трубка | 1 |
| 43 | 4190126 | Хомут трубки | 2 |
| 44 | J271265 | Болт с шайбой | 2 |
| 45 | A852322 | Угловой штуцер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4055312 | Ленточный зажим | 2 |
| 51 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
