HSB общий трубопроводы — HITACHI ZX210K-5G

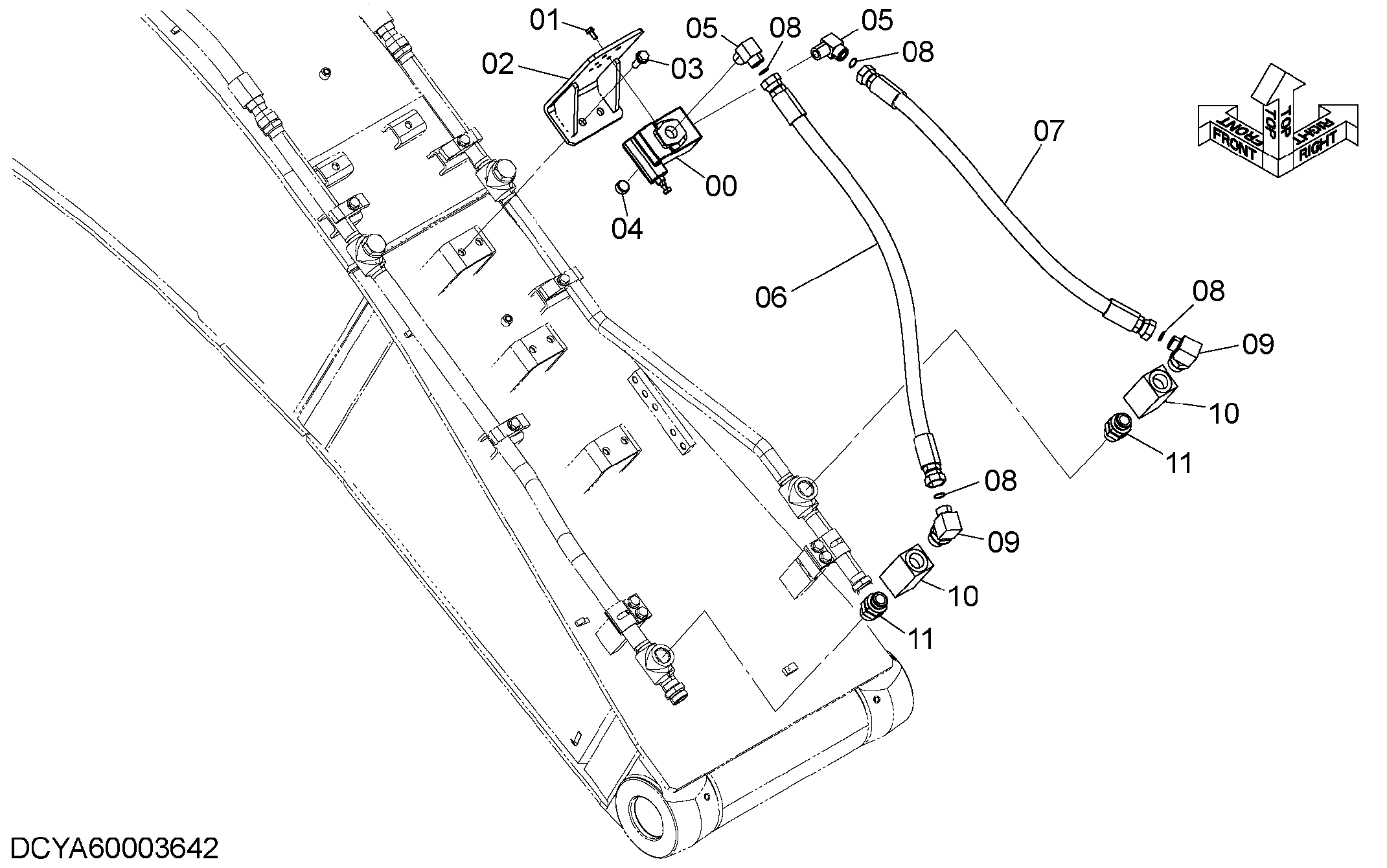

Заводская схема «HSB общий трубопроводы» для HITACHI ZX210K-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4209158 | Предохранительный клапан | 1 |
| 01 | J260820 | Болт с шайбой | 3 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | YA40003335 | Кронштейн | 1 |
| 03 | J271240 | Болт с шайбой | 2 |
| 03A | J901240 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 94-2014 | Пробка | 1 |
| 05 | 4272267 | Угловой штуцер | 2 |
| 06 | 4628532 | Шланг | 1 |
| 07 | 4229840 | Шланг | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | A853386 | Угловой штуцер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4432055 | Запорный клапан | 2 |
| 11 | 4436616 | Адаптер | 2 |
| 11A | 4506429 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
