Основные гидролинии (2) — HITACHI ZX210K-5G

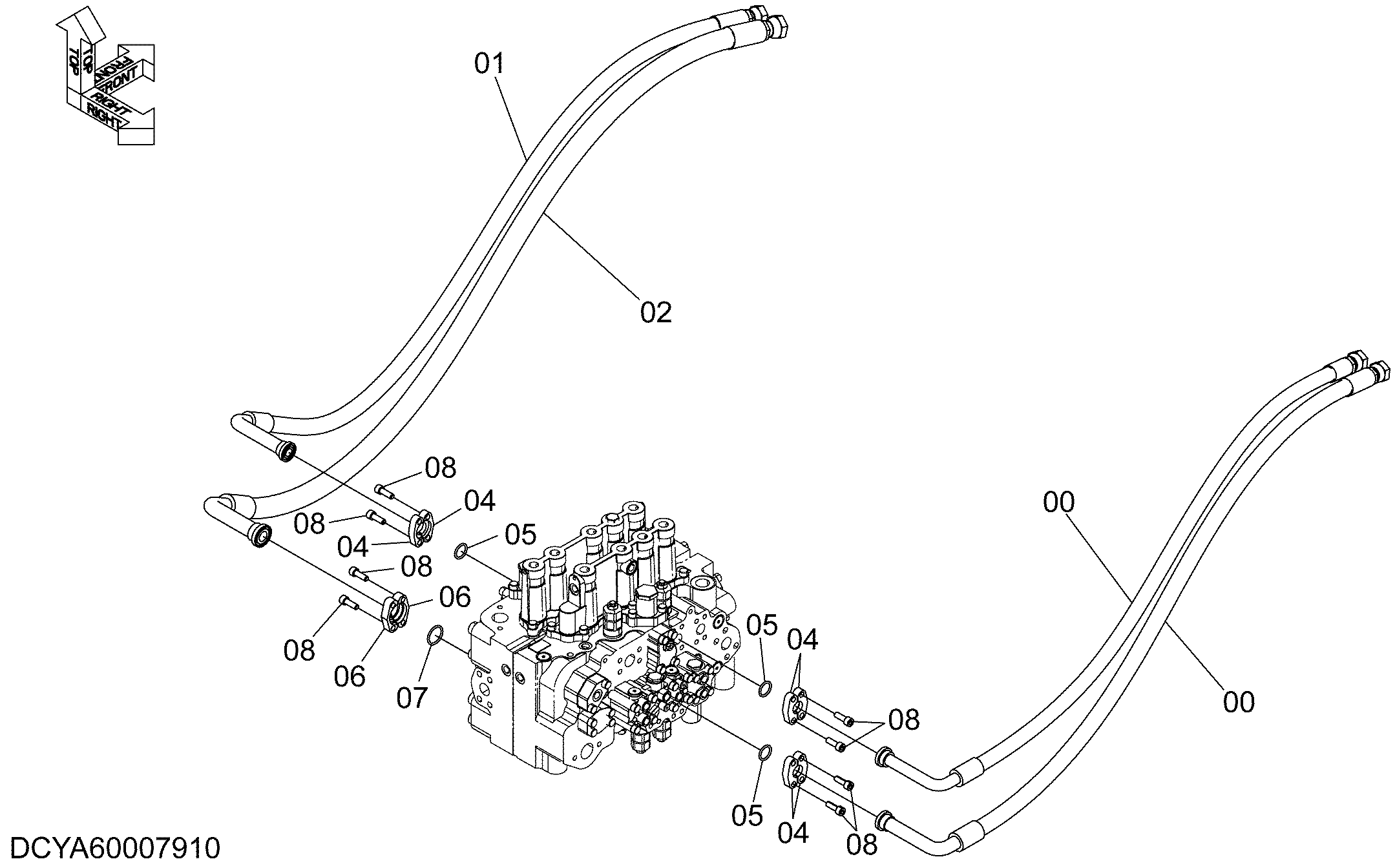

Заводская схема «Основные гидролинии (2)» для HITACHI ZX210K-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9244235 | Шланг в сборе | 2 |
| 00A | 4626738 | Шланг | 1 |
| 00B | 4327294 | Трубка спирал | 2 |
| 01 | 9234887 | Шланг в сборе | 1 |
| 01A | 4614165 | Шланг | 1 |
| 01B | 4327294 | Трубка спирал | 4 |
| 02 | 9264581 | Шланг в сборе | 1 |
| 02A | 4639528 | Шланг | 1 |
| 02B | 4327294 | Трубка спирал | 4 |
| 04 | 986910 | Разъёмный фланец | 6 |
| 05 | 971489 | Уплотнительное кольцо | 3 |
| 06 | 962453 | Разъёмный фланец | 2 |
| 07 | 966993 | Уплотнительное кольцо | 1 |
| 08 | J781030 | Болт с внутренним шестигранником | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
