Гидромолот, гидроножницы трубопроводы (стрела) — HITACHI ZX210K-5G

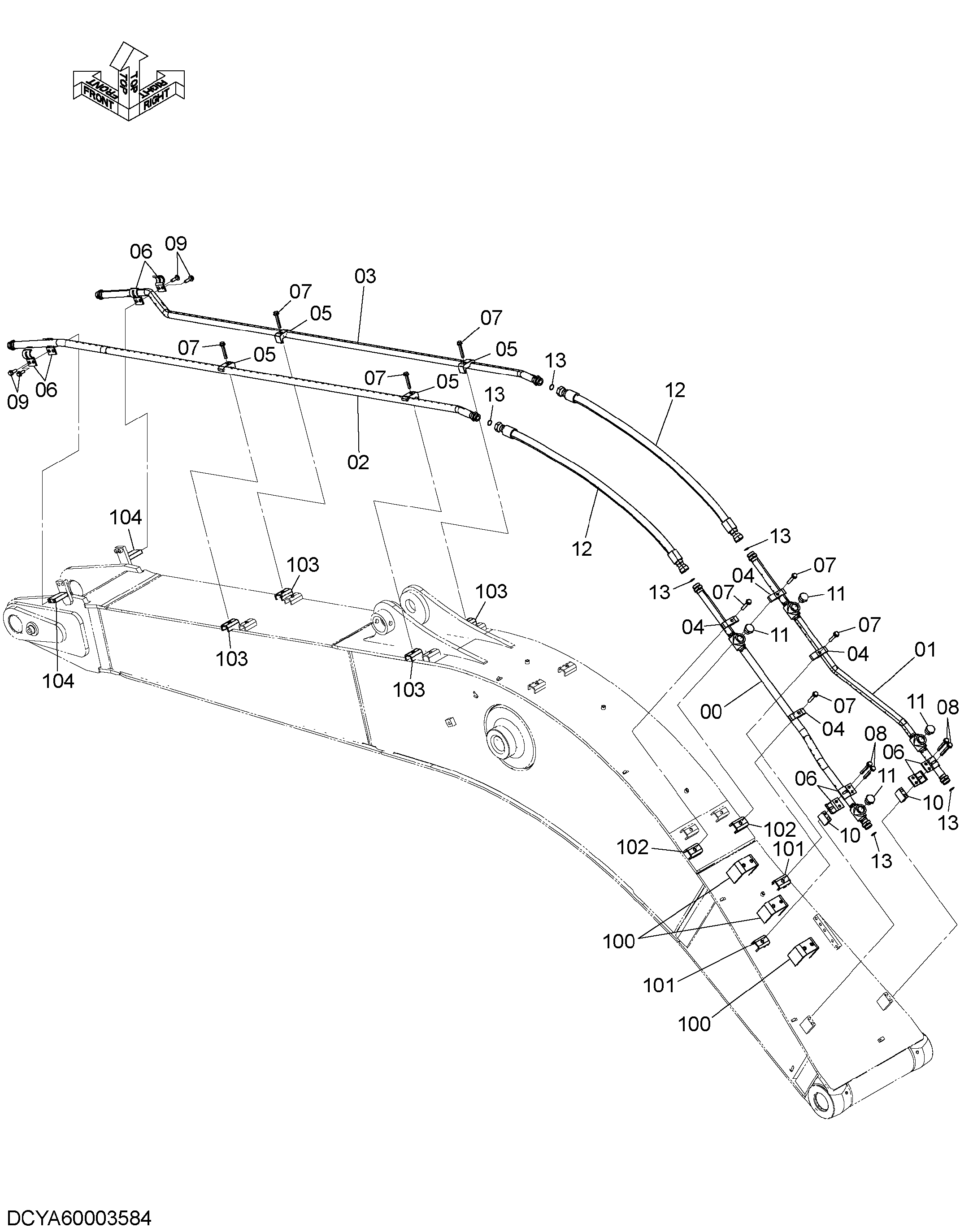

Заводская схема «Гидромолот, гидроножницы трубопроводы (стрела)» для HITACHI ZX210K-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8122132 | Трубка | 1 |
| 01 | YA40003285 | Трубка | 1 |
| 02 | 8122134 | Трубка | 1 |
| 03 | 8124183 | Трубка | 1 |
| 04 | 4153488 | Хомут трубки | 4 |
| 05 | 4190127 | Хомут трубки | 4 |
| 06 | 4710794 | Хомут трубки | 8 |
| 07 | 4657481 | Болт с шайбой | 8 |
| 07A | J901275 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | J271200 | Болт с шайбой | 4 |
| 08A | J901200 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | J271235 | Болт с шайбой | 4 |
| 09A | J901235 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4710818 | Проставка | 2 |
| 11 | A885008 | Пробка | 4 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4649213 | Шланг | 2 |
| 13 | 4187328 | Уплотнительное кольцо | 6 |
| 100 | YA40003094 | Седло винта | 3 |
| 101 | 9763817 | Седло винта | 2 |
| 102 | 9765653 | Седло винта | 2 |
| 103 | 9765301 | Седло винта | 4 |
| 104 | 4710820 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
