Крышка (5) — HITACHI ZX210K-5G

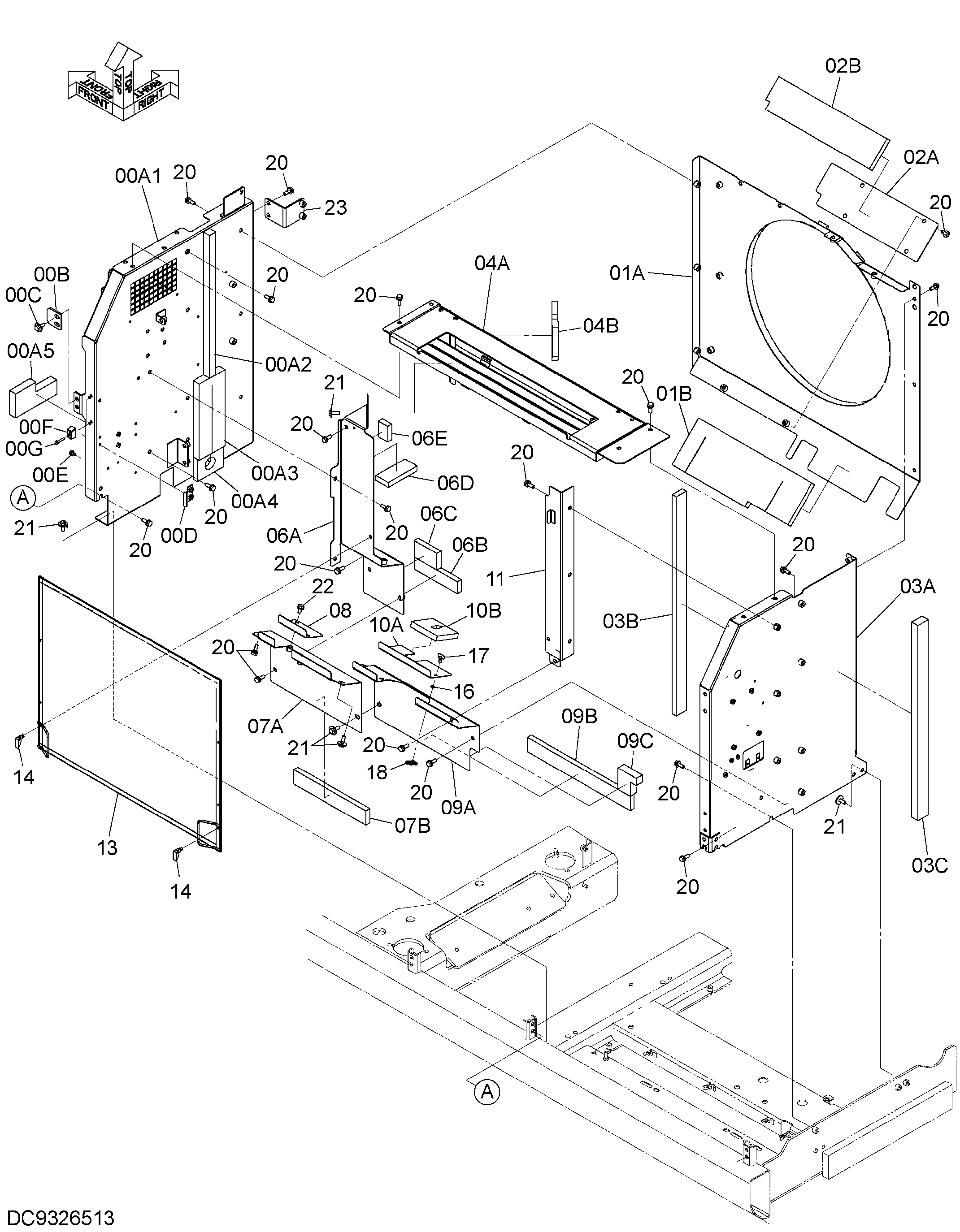

Заводская схема «Крышка (5)» для HITACHI ZX210K-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9326507 | Крышка | 1 |
| 00A | 8126204 | Крышка | 1 |
| 00A1 | YA40005356 | Крышка | 1 |
| 00A2 | 4627987 | Резиновая прокладка | 1 |
| 00A3 | 4639286 | Резиновая прокладка | 1 |
| 00A4 | 4655282 | Резиновая прокладка | 1 |
| 00A5 | YA00005119 | Резиновое уплотнение | 1 |
| 00B | 4638905 | Ограничитель | 1 |
| 00C | J281030 | Болт с шайбой | 2 |
| 00C1 | J901030 | Болт | 1 |
| 00C2 | 4486055 | Шайба | 1 |
| 00D | 9765335 | Ограничитель | 1 |
| 00E | J260816 | Болт с шайбой | 2 |
| 00E1 | J900816 | Болт | 1 |
| 00E2 | A590108 | Плоская шайба | 1 |
| 00F | 4652573 | Ограничитель | 2 |
| 00G | J260635 | Болт с шайбой | 4 |
| 00G1 | J900635 | Болт | 1 |
| 00G2 | A590106 | Плоская шайба | 1 |
| 01 | 8126202 | Кожух | 1 |
| 01A | 6029051 | Кожух | 1 |
| 01B | YA00001911 | Резиновое уплотнение | 1 |
| 02 | YA60002110 | Крышка | 1 |
| 02A | YA00003134 | Крышка | 1 |
| 02B | 4640579 | Резиновая прокладка | 1 |
| 03 | YA60002741 | Крышка | 1 |
| 03A | 6029053 | Крышка | 1 |
| 03B | 4724693 | Резиновая прокладка | 1 |
| 03C | 4698187 | Резиновая прокладка | 1 |
| 04 | 8126205 | Крышка | 1 |
| 04A | 6029054 | Крышка | 1 |
| 04B | 4716450 | Резиновая прокладка | 1 |
| 06 | YA60005734 | Крышка | 1 |
| 06A | YA40005257 | Крышка | 1 |
| 06B | 4720862 | Резиновая прокладка | 1 |
| 06C | 4716558 | Резиновая прокладка | 1 |
| 06D | 4641524 | Резиновая прокладка | 1 |
| 06E | 4687352 | Резиновая прокладка | 1 |
| 07 | YA60005733 | Крышка | 1 |
| 07A | YA40005256 | Крышка | 1 |
| 07B | YA00008432 | Резиновое уплотнение | 1 |
| 08 | YA00008250 | Крышка | 1 |
| 09 | YA60005732 | Крышка | 1 |
| 09A | YA40005255 | Крышка | 1 |
| 09B | YA00008431 | Резиновое уплотнение | 1 |
| 09C | 4723021 | Резиновая прокладка | 1 |
| 10 | YA60005735 | Крышка | 1 |
| 10A | YA00008249 | Крышка | 1 |
| 10B | YA00003614 | Резиновое уплотнение | 1 |
| 11 | YA40005254 | Крышка | 1 |
| 13 | 7059085 | Сетка | 1 |
| 14 | 4691142 | Замок | 2 |
| 16 | 4712903 | Фиксатор | 2 |
| 17 | 4712904 | Палец | 2 |
| 18 | 4712905 | Зажим | 2 |
| 20 | J271030 | Болт с шайбой | 39 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J281030 | Болт с шайбой | 8 |
| 21A | J901030 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 22 | J271020 | Болт с шайбой | 2 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | YA40005202 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
