Гидроцилиндр. грейфер — HITACHI ZX210K-5G

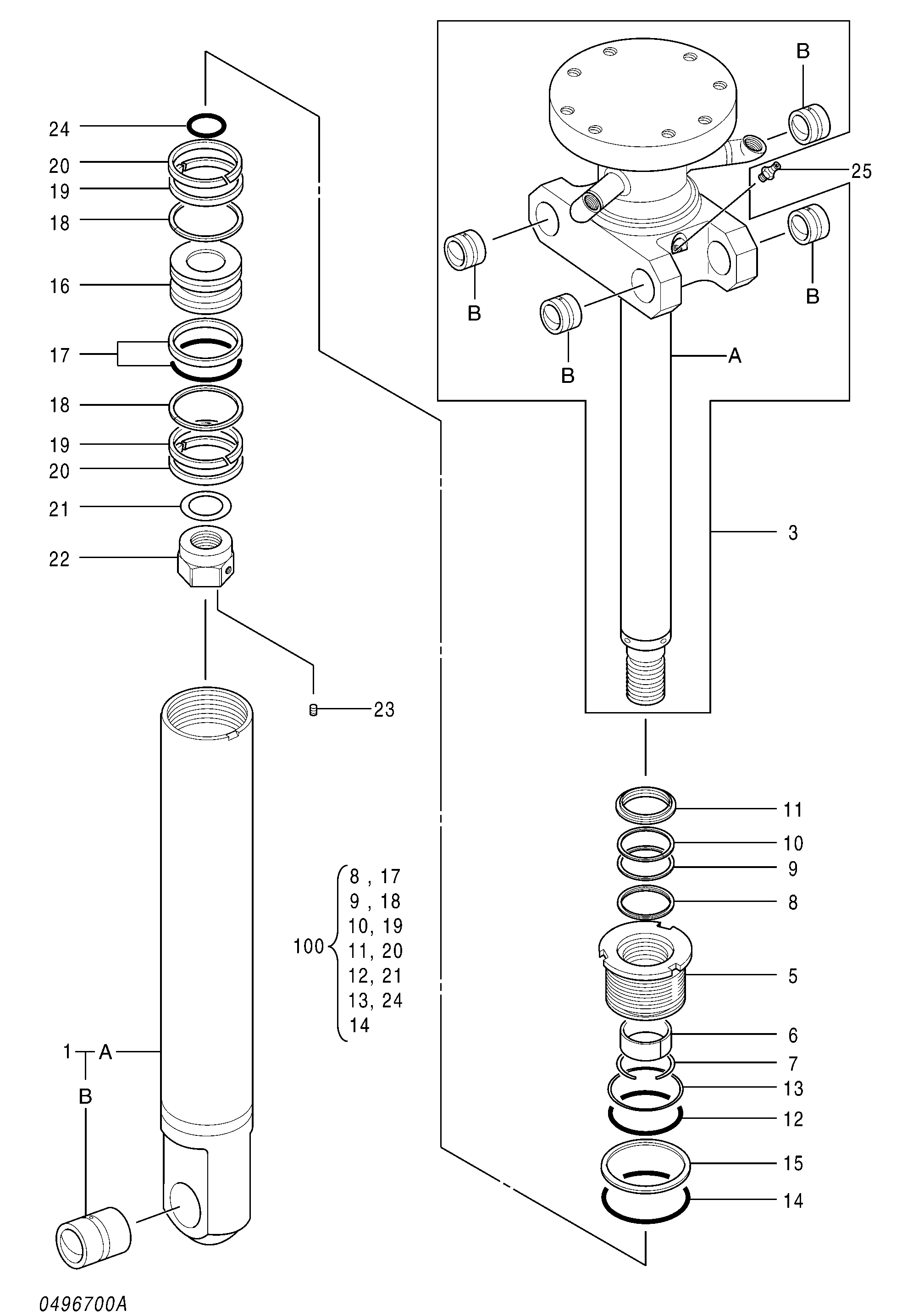

Заводская схема «Гидроцилиндр. грейфер» для HITACHI ZX210K-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4288743 | Гидроцилиндр. грейфер | 1 | |
| 1 | 4323936 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0496701 | Труба гидроцилиндра | 1 |
| 1B | 0158602 | Втулка | 1 |
| 3 | 4323937 | Шток поршня в сборе | 1 |
| 3A | 0496702 | Шток поршня | 1 |
| 3B | 0158604 | Втулка | 4 |
| 5 | 0496703 | Головка гидроцилиндра | 1 |
| 6 | 0309004 | Втулка | 1 |
| 7 | 0208304 | Стопорное кольцо | 1 |
| 8 | 0409704 | Кольцо | 1 |
| 9 | 0208305 | U-образная манжета | 1 |
| 10 | 0208306 | Опорное кольцо | 1 |
| 11 | 0496704 | Грязесъёмное кольцо | 1 |
| 12 | A811120 | Уплотнительное кольцо | 1 |
| 13 | 0223704 | Опорное кольцо | 1 |
| 14 | A810125 | Уплотнительное кольцо | 1 |
| 15 | 4508160 | Стопорная шайба | 1 |
| 16 | 0496705 | Поршень | 1 |
| 17 | 0223706 | Уплотнительное кольцо | 1 |
| 18 | 0496706 | Опорное кольцо | 2 |
| 19 | 0309009 | Кольцо | 2 |
| 20 | 0223713 | Кольцо | 2 |
| 21 | 0309013 | Регулировочная шайба | 1 |
| 22 | 0309010 | Гайка | 1 |
| 23 | 0141013 | Установочный винт | 1 |
| 24 | 0326106 | Уплотнительное кольцо | 1 |
| 25 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4323938 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
