2Ходовой многофункциональный рычаг трубопроводы — HITACHI ZX210K-3G

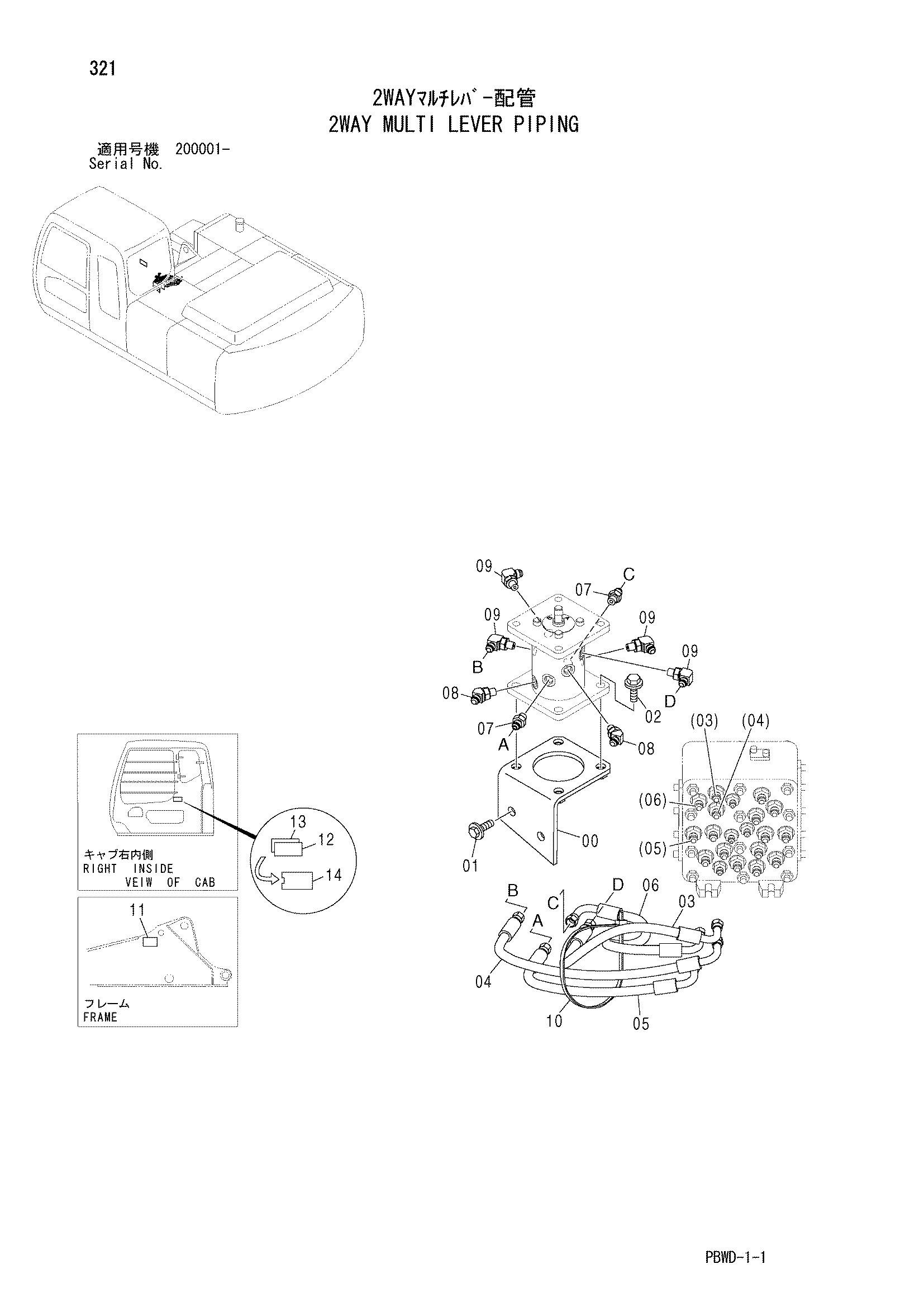

Заводская схема «2Ходовой многофункциональный рычаг трубопроводы» для HITACHI ZX210K-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083212 | Кронштейн | 1 |
| 01 | J281025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 02 | J271240 | Болт с шайбой | 4 |
| 02A | J901240 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | 4450278 | Шланг (1, C) | 1 |
| 04 | 4450279 | Шланг (2, D) | 1 |
| 05 | 4450280 | Шланг (3, F) | 1 |
| 06 | 4450281 | Шланг (4, E) | 1 |
| 07 | A852123 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852223 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852323 | Угловой штуцер | 4 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4121859 | Ленточный зажим | 1 |
| 11 | 3085452 | Информационная табличка | 1 |
| 12 | 4419224 | Пластина (A тип) | 1 |
| 13 | 4419223 | Пластина (B тип) | 1 |
| 14 | 4260602 | Корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
