Каталог запчастей HITACHI
Сунвисор (470H~870H)[EU] — HITACHI ZX210K-3F
Заводская схема «Сунвисор (470H~870H)[EU]» для HITACHI ZX210K-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.

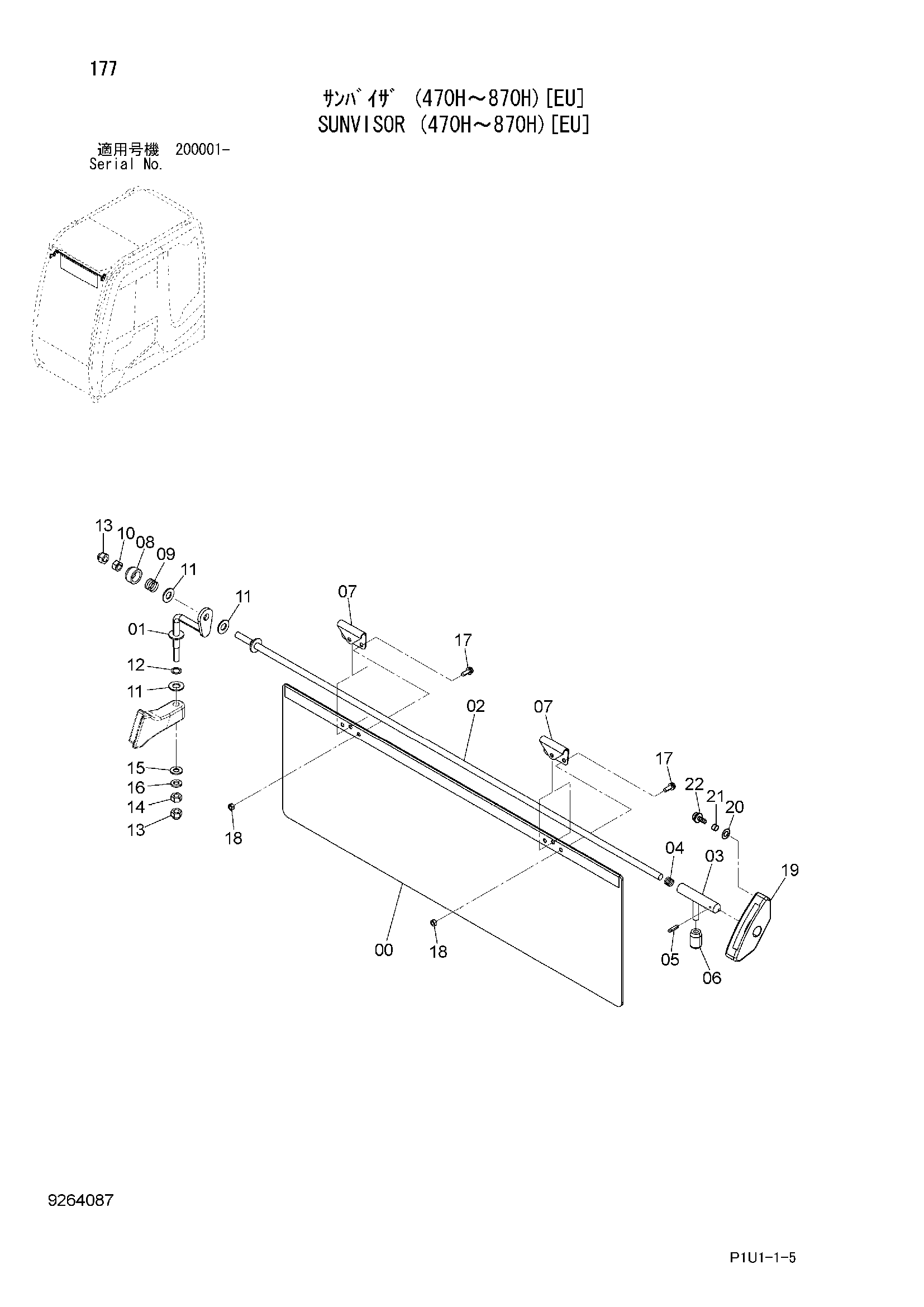

![Схема Сунвисор (470H~870H)[EU] HITACHI ZX210K-3F](/catalog-drawings/f5/f55b0ba4-21b5-4b77-9fd1-3d6ce67fb980.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-23 | 4654278 | Сунвисор | 1 |
| 00 | 4673594 | Сунвисор | 1 |
| 01 | 4607641 | Стойка | 1 |
| 02 | 4673595 | Стойка | 1 |
| 03 | 4673596 | Ответная планка | 1 |
| 04 | 4607645 | Пружина | 1 |
| 05 | 4116300 | Пружинный штифт | 1 |
| 06 | 4607646 | Крышка | 1 |
| 07 | 4673597 | Кронштейн | 2 |
| 08 | 4607751 | Крышка пружина | 1 |
| 09 | 4607755 | Пружина | 1 |
| 10 | 4673598 | U-образная гайка | 1 |
| 11 | A590110 | Плоская шайба | 3 |
| 12 | 4607775 | Шайба | 1 |
| 13 | 4607776 | Гайка колпачок | 2 |
| 14 | J950008 | Гайка | 1 |
| 15 | A590108 | Плоская шайба | 1 |
| 16 | A590908 | Пружинная шайба | 1 |
| 17 | 4662368 | Винт с шайбой | 6 |
| 18 | 4673627 | Гайка колпачок | 6 |
| 19 | 4663624 | Резиновая прокладка | 1 |
| 20 | 4663625 | Шайба | 2 |
| 21 | 4663626 | Втулка | 2 |
| 22 | 4662252 | Винт с шайбой | 2 |
| 23 | 4607412 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
