Ковш 0.8m3 (JIS 94)(сиде-пин зуб) — HITACHI ZX210K-3F

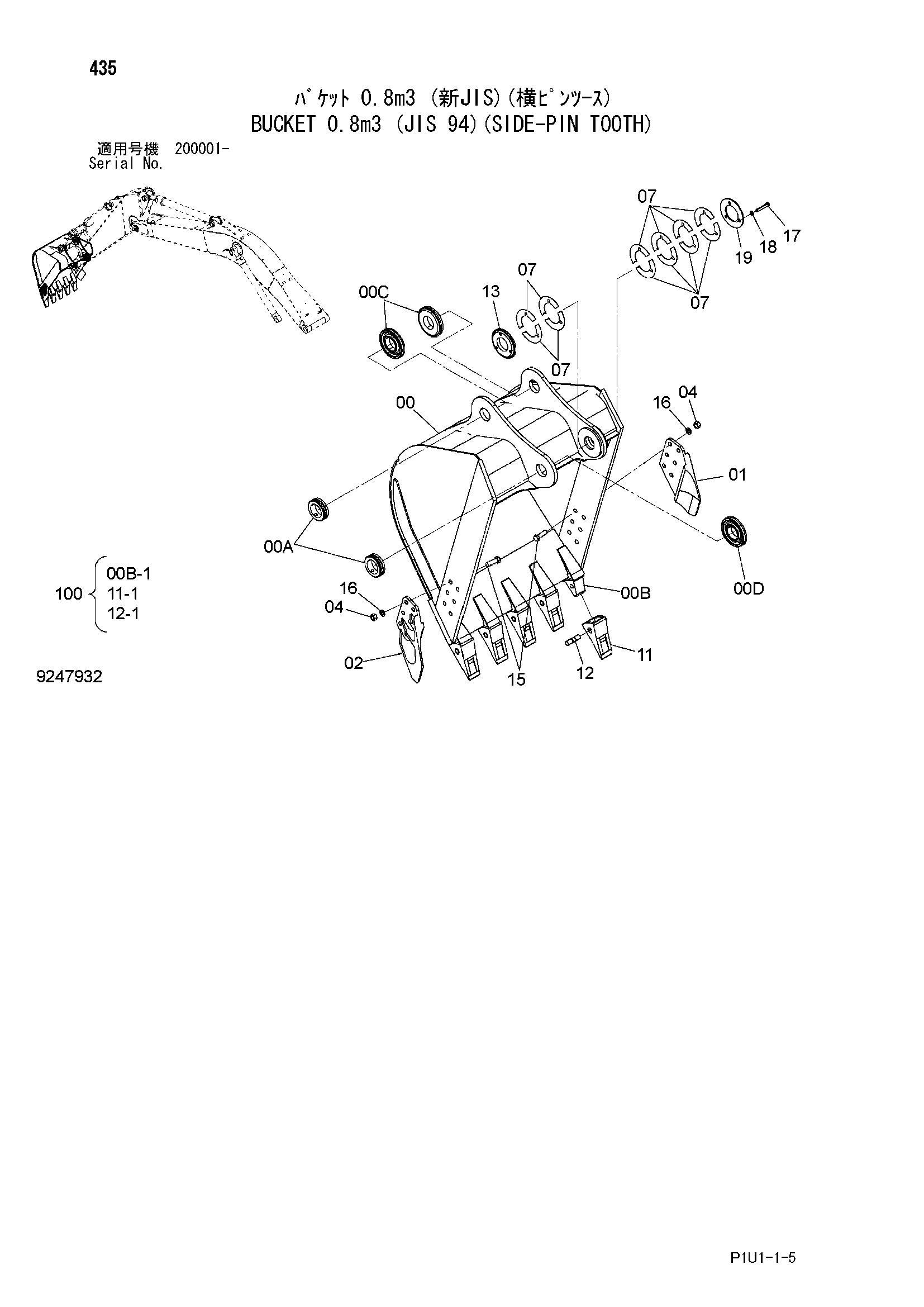

Заводская схема «Ковш 0.8m3 (JIS 94)(сиде-пин зуб)» для HITACHI ZX210K-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9247932 | Ковш в сборе | 1 | |
| 00 | 8099501 | Ковш | 1 |
| 00A | 4454563 | Ограничитель | 2 |
| 00B | 4363714 | Адаптер: зуб | 5 |
| 00C | 4225804 | Бобышка | 2 |
| 00D | 4445241 | Бобышка | 1 |
| 01 | 2014503 | Боковой резец | 1 |
| 02 | 2014504 | Боковой резец | 1 |
| 04 | J951022 | Гайка | 12 |
| 07 | 4275784 | Регулировочная шайба 1.0mm | 12 |
| 11 | 4364121 | Коронка зуба | 5 |
| 12 | 4364125 | Палец | 5 |
| 13 | 4445245 | Бобышка | 1 |
| 15 | J932270 | Болт | 12 |
| 16 | A590922 | Пружинная шайба | 12 |
| 17 | J901480 | Болт | 3 |
| 18 | A590914 | Пружинная шайба | 3 |
| 19 | 4275783 | Пластина | 1 |
| 100 | 9200870 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
