Каталог запчастей HITACHI
Топливные трубопроводы — HITACHI ZX210K-3F

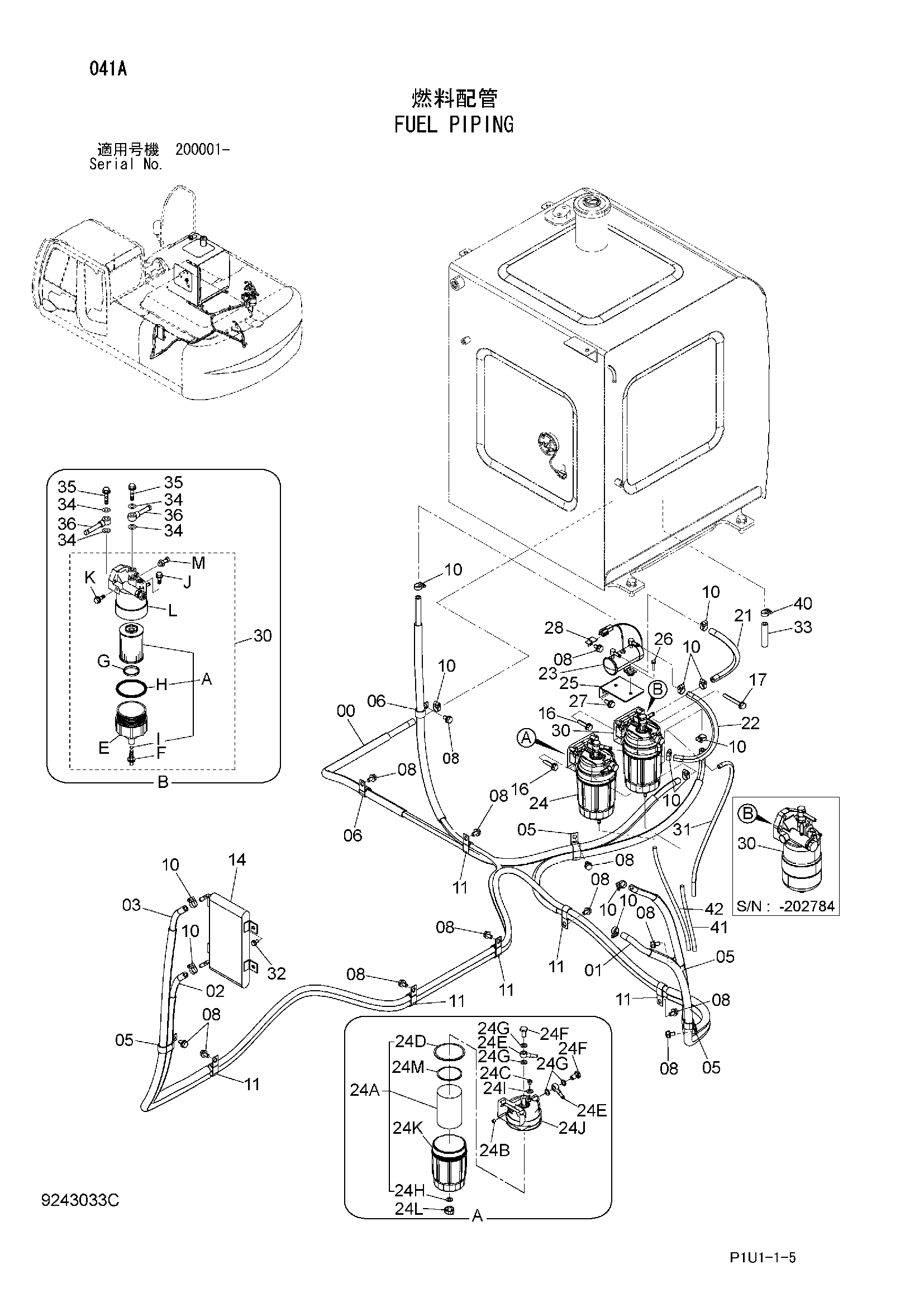

Заводская схема «Топливные трубопроводы» для HITACHI ZX210K-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9242798 | Топливный шланг | 1 |
| 00A | 4610630 | Трубка | 1 |
| 00B | 4625600 | Трубка | 1 |
| 00C | 4334184 | Топливный шланг | 1 |
| 01 | 9242799 | Топливный шланг | 1 |
| 01A | 4472164 | Топливный шланг | 1 |
| 01B | 4635784 | Трубка | 2 |
| 02 | 9242800 | Топливный шланг | 1 |
| 02A | 4610630 | Трубка | 1 |
| 02B | 4653840 | Трубка | 1 |
| 02C | 4659579 | Топливный шланг | 1 |
| 03 | 9242801 | Топливный шланг | 1 |
| 03A | 4610630 | Трубка | 1 |
| 03B | 4626781 | Трубка | 1 |
| 03C | 4615680 | Топливный шланг | 1 |
| 05 | 4192034 | Зажим | 4 |
| 06 | 4190263 | Зажим | 2 |
| 08 | J271020 | Болт с шайбой | 13 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4514700 | Зажим шланг | 12 |
| 11 | 4190282 | Зажим | 6 |
| 14 | 4626193 | Радиатор | 1 |
| 16 | J271045 | Болт с шайбой | 4 |
| 16A | J901045 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J271080 | Болт с шайбой | 1 |
| 17A | J901080 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 21 | 4223910 | Топливный шланг | 1 |
| 22 | 4649521 | Топливный шланг | 1 |
| 23 | 4645227 | Насос | 1 |
| 23A | 4658052 | Прокладка | 1 |
| 23B | 4658053 | Странер | 1 |
| 24 | 4645228 замена: 4679980 | Топливный фильтр | 1 |
| 24 | 4679980 | Топливный фильтр | 1 |
| 24A | 4649267 замена: 4676385 | Топливный фильтр | 1 |
| 24A | 4676385 | Топливный фильтр | 1 |
| 24B | 4653188 | Пробка | 1 |
| 24C | 4653191 | Пробка воздушный | 1 |
| 24D | 4653195 | Уплотнительное кольцо | 1 |
| 24E | 4326742 | Трубка топливный | 1 |
| 24F | 4326740 | Болт | 1 |
| 24G | 4326741 | Прокладка | 1 |
| 24H | 4653194 | Прокладка | 1 |
| 24I | 4653192 | Прокладка | 1 |
| 24J | 4653187 | Головка | 1 |
| 24K | 4653189 | Корпус фильтр | 1 |
| 24L | 4653193 | Пробка дренажный | 1 |
| 24M | 4653190 | Кольцо | 1 |
| 25 | 8100676 | Кронштейн | 1 |
| 26 | J260630 | Болт с шайбой | 2 |
| 26A | J900630 | Болт | 1 |
| 26B | A590106 | Плоская шайба | 1 |
| 27 | J271025 | Болт с шайбой | 2 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4381930 | Кронштейн | 1 |
| 30 | 4648336 | Топливный фильтр | 1 |
| 30 | 4677518 замена: 4711158 | Топливный фильтр | 1 |
| 30 | 4687687 замена: 4711159 | Топливный фильтр | 1 |
| 30 | 4711159 | Топливный фильтр | 1 |
| 30A | 4642641 | Топливный фильтр | 1 |
| 30A | 4679981 замена: 4711160 | Топливный фильтр | 1 |
| 30A | 4711160 | Топливный фильтр | 1 |
| 30E | 4687656 | Корпус фильтр | 1 |
| 30E | 4698360 | Корпус фильтр | 1 |
| 30F | 4687657 | Пробка дренажный | 1 |
| 30F | 4698359 | Пробка дренажный | 1 |
| 30G | 4687659 | Кольцо | 1 |
| 30H | 4687660 | Уплотнительное кольцо | 1 |
| 30I | 4687658 | Прокладка | 1 |
| 30I | 4698361 | Прокладка | 1 |
| 30J | 4687946 | Пробка | 1 |
| 30K | 4687947 | Пробка | 1 |
| 30L | 4698358 | Головка | 1 |
| 30L | 4698357 | Головка | 1 |
| 30M | 4687688 | Датчик давления | 1 |
| 31 | 4652981 замена: 4655884 | Виниловый шланг | 1 |
| 31 | 4655884 | Виниловый шланг | 1 |
| 32 | J260825 | Болт с шайбой | 4 |
| 32A | J900825 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 33 | 4676391 | Топливный шланг | 1 |
| 34 | 4634979 | Манжета | 4 |
| 35 | 4634716 | Болт проушина | 2 |
| 36 | 4634911 | Трубка топливный | 2 |
| 40 | 4514700 | Зажим шланг | 1 |
| 41 | 4655884 | Виниловый шланг | 1 |
| 42 | 4681999 | Виниловый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
