Механизм натяжения [STD, EU1] — HITACHI ZX210K-3F
Заводская схема «Механизм натяжения [STD, EU1]» для HITACHI ZX210K-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.

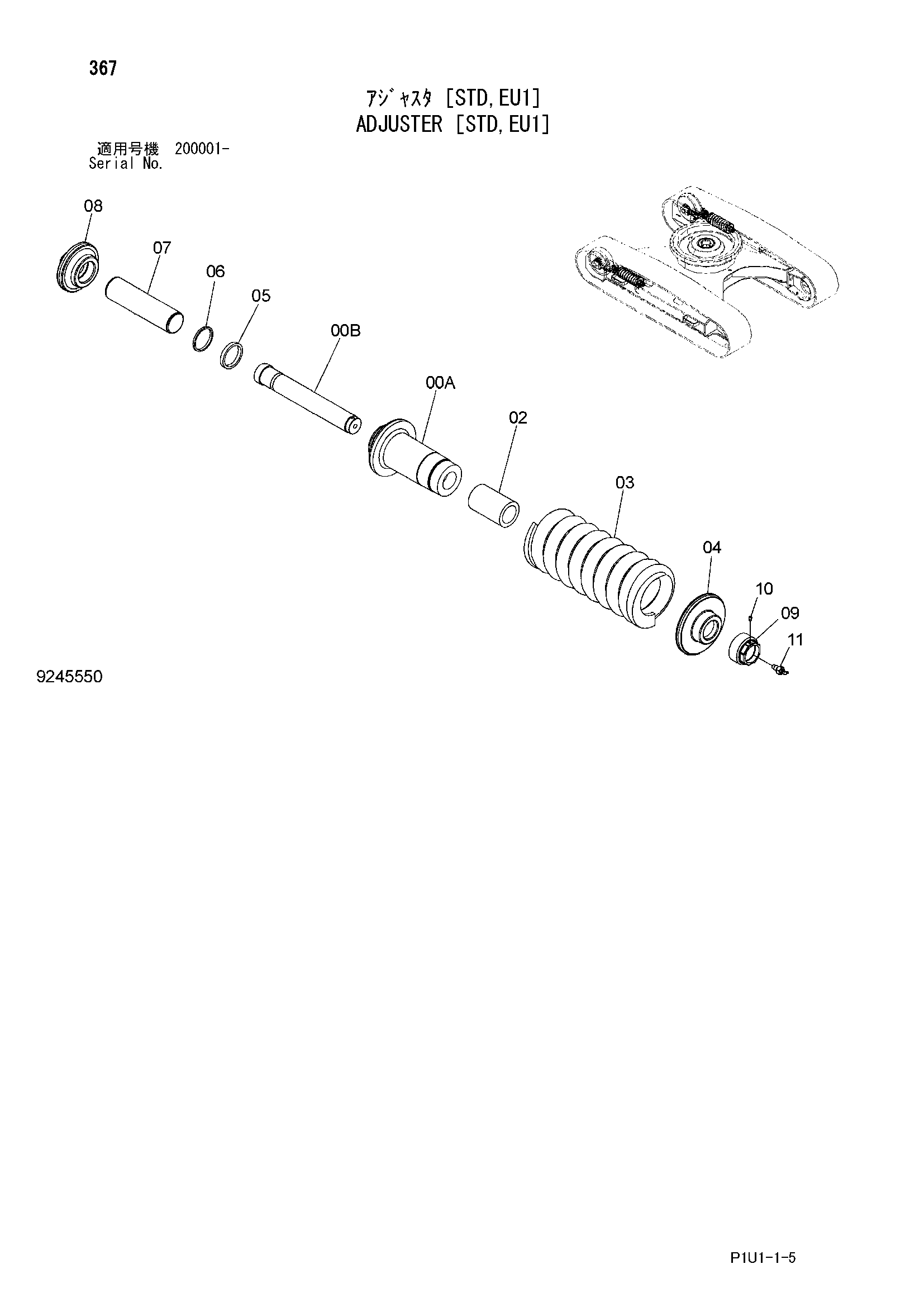

![Схема Механизм натяжения [STD, EU1] HITACHI ZX210K-3F](/catalog-drawings/0f/0f5b3520-7bb9-4f72-8f81-fe40ae2ead31.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9243267 | Пружина гусеница | 2 | |
| 00 | 9243238 | Гидроцилиндр.в сборе | 1 |
| 00A | 2051413 | Гидроцилиндр | 1 |
| 00B | 3103151 | Шток | 1 |
| 02 | 4625482 | Проставка | 1 |
| 03 | 3102993 | Пружина | 1 |
| 04 | 3103149 | Шайба | 1 |
| 05 | 4412826 | Уплотнение | 1 |
| 06 | 4412827 | Пылезащитное уплотнение | 1 |
| 07 | 3103150 | Шток поршня | 1 |
| 08 | 3103148 | Держатель | 1 |
| 09 | 4412710 | Гайка | 1 |
| 10 | 4248106 | Пробка | 1 |
| 11 | 4255055 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
