Дополнительный. шестерня насос трубопроводы — HITACHI ZX210K-3

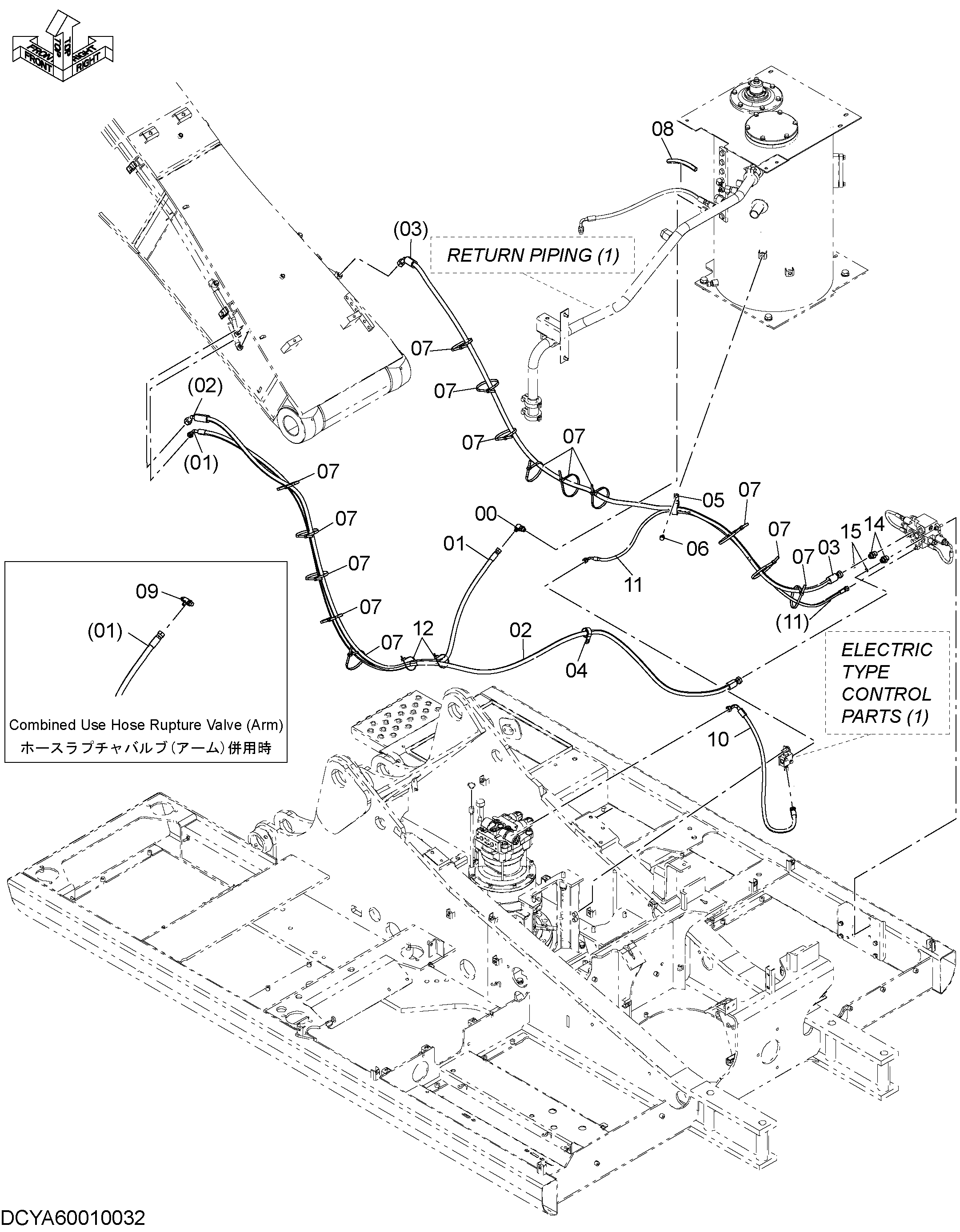

Заводская схема «Дополнительный. шестерня насос трубопроводы» для HITACHI ZX210K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852333 | Угловой штуцер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 9265573 | В сборе шланг | 1 |
| 01A | 4488228 | Шланг | 1 |
| 01B | 4327315 | Защитный кожух | 4 |
| 02 | 9269979 | В сборе шланг | 1 |
| 02A | 4661309 | Шланг | 1 |
| 02B | 4327294 | Трубка спирал | 7 |
| 03 | 9269980 | В сборе шланг | 1 |
| 03A | 4661308 | Шланг | 1 |
| 03B | 4327294 | Трубка спирал | 6 |
| 04 | 4190264 | Зажим | 1 |
| 05 | 4190265 | Зажим | 1 |
| 06 | J271020 | Болт с шайбой | 1 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4121859 | Ленточный зажим | 14 |
| 08 | 4327315 | Защитный кожух | 1 |
| 09 | 4234371 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4437738 | Шланг | 1 |
| 11 | 4631505 | Шланг | 1 |
| 12 | 4055312 | Ленточный зажим | 2 |
| 14 | A853144 | Адаптер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4138938 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
