Хомут рукоять трубопроводы — HITACHI ZX210K-3

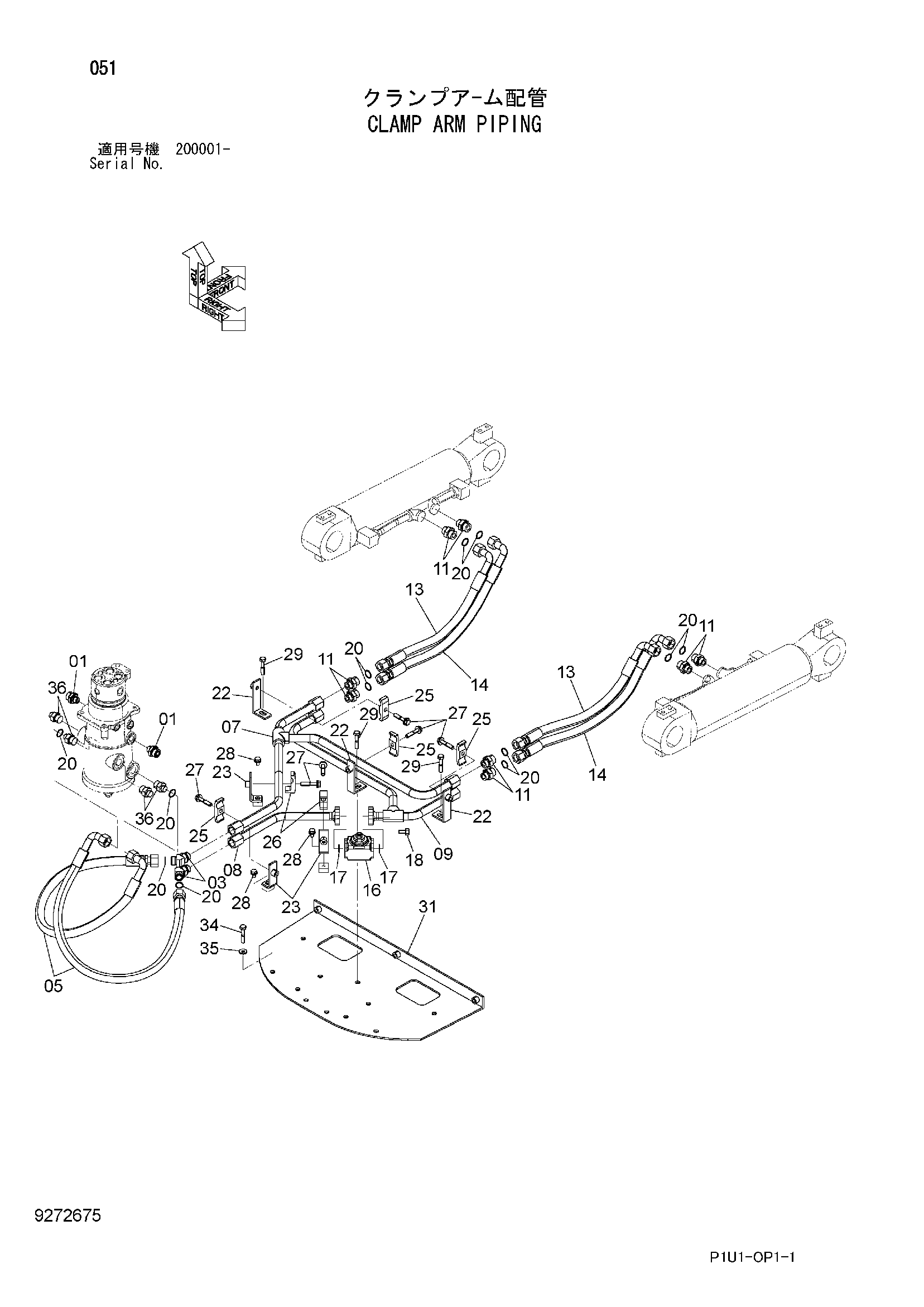

Заводская схема «Хомут рукоять трубопроводы» для HITACHI ZX210K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4197530 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A853266 | Угловой штуцер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4357694 | Шланг | 2 |
| 07 | 8107503 | Трубка | 1 |
| 08 | 8107467 | Трубка | 1 |
| 09 | 8107512 | Трубка | 1 |
| 11 | A853166 | Адаптер | 8 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4664713 | Шланг | 2 |
| 14 | 4664708 | Шланг | 2 |
| 16 | 4330223 | Клапан словретурн | 1 |
| 17 | 971489 | Уплотнительное кольцо | 2 |
| 18 | J781030 | Болт с внутренним шестигранником | 8 |
| 20 | 4187308 | Уплотнительное кольцо | 12 |
| 22 | 9767124 | Кронштейн | 3 |
| 23 | 9767125 | Кронштейн | 3 |
| 25 | 4189859 | Хомут трубки | 4 |
| 26 | 4190126 | Хомут трубки | 2 |
| 27 | J271260 | Болт с шайбой | 6 |
| 27A | J901260 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | J271020 | Болт с шайбой | 3 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | J271225 | Болт с шайбой | 3 |
| 29A | J901225 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 31 | 8107846 | Крышка | 1 |
| 34 | J901245 | Болт | 4 |
| 35 | J222012 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
