Инструмент короб крышка (1)<225USR> — HITACHI ZX210K-3

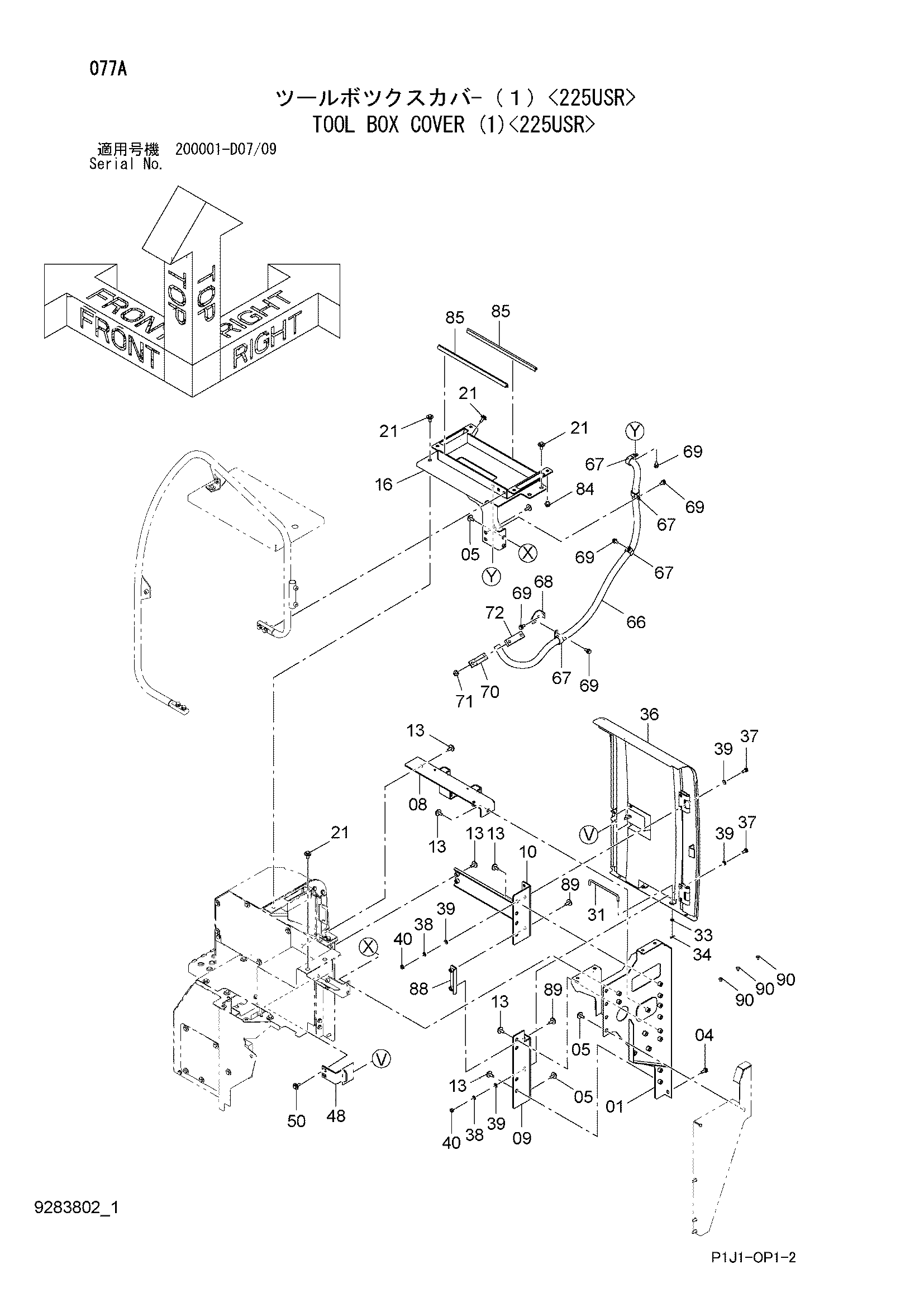

Заводская схема «Инструмент короб крышка (1)<225USR>» для HITACHI ZX210K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6025906 | Опора | 1 |
| 04 | J271030 | Болт с шайбой | 1 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J281030 | Болт с шайбой | 7 |
| 05A | J901030 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 08 | 8111370 | Опора | 1 |
| 09 | 8111368 | Кронштейн | 1 |
| 10 | 8111369 | Кронштейн | 1 |
| 13 | J281030 | Болт с шайбой | 12 |
| 13A | J901030 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 16 | 7053790 | Кронштейн | 1 |
| 21 | J281030 | Болт с шайбой | 6 |
| 21A | J901030 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 31 | 4341788 | Стойка | 1 |
| 33 | A590108 | Плоская шайба | 1 |
| 34 | 4022697 | Стопорный палец | 1 |
| 36 | 7039574 | Дверь | 1 |
| 36A | 4409394 замена: 4361768 | Блокировка в сборе | 1 |
| 37 | J901025 | Болт | 4 |
| 38 | A590910 | Пружинная шайба | 4 |
| 39 | A590110 | Плоская шайба | 8 |
| 40 | J950010 | Гайка | 4 |
| 48 | 4431357 | Ограничитель | 1 |
| 50 | J281030 | Болт с шайбой | 2 |
| 50A | J901030 | Болт | 1 |
| 50B | 4486055 | Шайба | 1 |
| 66 | 4483430 | Трубка | 1 |
| 67 | 4190264 | Зажим | 4 |
| 68 | 9768754 | Кронштейн | 1 |
| 69 | J271025 | Болт с шайбой | 5 |
| 69A | J901025 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
| 70 | 4668451 | Хомут трубки | 1 |
| 71 | J271220 | Болт с шайбой | 2 |
| 71A | J901220 | Болт | 1 |
| 71B | J222012 | Шайба | 1 |
| 72 | 4198013 | Седло винта | 1 |
| 84 | J271220 | Болт с шайбой | 4 |
| 84A | J901220 | Болт | 1 |
| 84B | J222012 | Шайба | 1 |
| 85 | 4680385 | Уплотнительная окантовка | 2 |
| 88 | 9769076 | Кронштейн | 1 |
| 89 | J281030 | Болт с шайбой | 2 |
| 89A | J901030 | Болт | 1 |
| 89B | 4486055 | Шайба | 1 |
| 90 | 4280359 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
