Вспомогательный трубопроводы (стрела) — HITACHI ZX210K-3

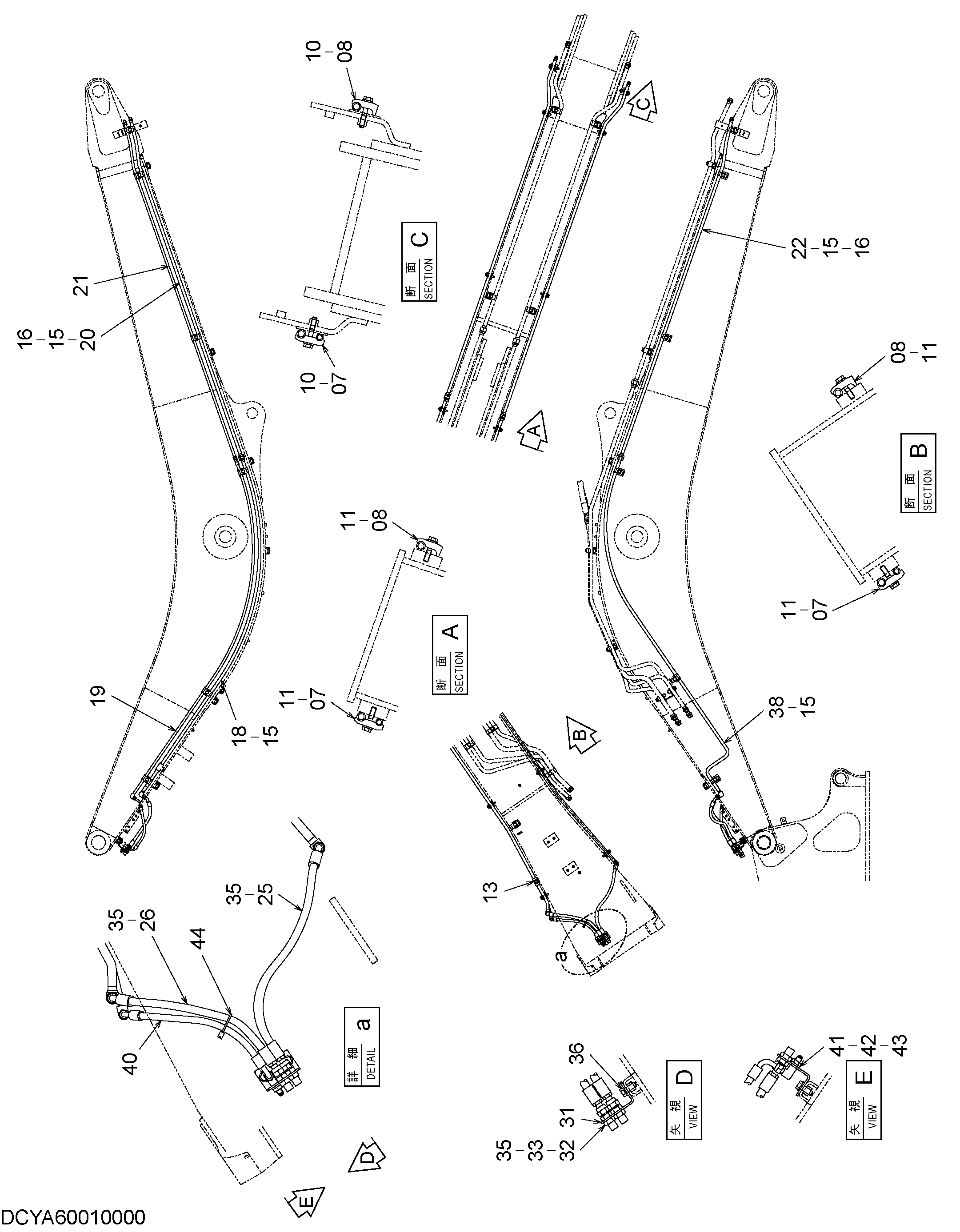

Заводская схема «Вспомогательный трубопроводы (стрела)» для HITACHI ZX210K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4202559 | Хомут трубки | 6 |
| 08 | 4190125 | Хомут трубки | 6 |
| 10 | J271270 | Болт с шайбой | 2 |
| 10A | J901270 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271255 | Болт с шайбой | 10 |
| 11A | J901255 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 94-2024 | Пробка | 1 |
| 15 | 4138938 | Уплотнительное кольцо | 4 |
| 16 | 4187308 | Уплотнительное кольцо | 2 |
| 18 | 8096941 | Трубка | 1 |
| 19 | 8065842 | Трубка | 1 |
| 20 | 8092843 | Трубка | 1 |
| 21 | 8078451 | Трубка | 1 |
| 22 | 8094683 | Трубка | 1 |
| 25 | 9225992 | Шланг в сборе | 1 |
| 25A | 4489114 | Шланг | 1 |
| 25B | 4327294 | Трубка спирал | 1 |
| 26 | 9224037 | Шланг в сборе | 1 |
| 26A | 4600131 | Шланг | 1 |
| 26B | 4327294 | Трубка спирал | 1 |
| 31 | YA00013078 | Кронштейн | 1 |
| 32 | 4217505 | Адаптер | 2 |
| 33 | 4217504 | Гайка | 2 |
| 35 | 4138938 | Уплотнительное кольцо | 4 |
| 36 | J271030 | Болт с шайбой | 2 |
| 36A | J901030 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | YA40008209 | Трубка | 1 |
| 40 | 9275817 | В сборе шланг | 1 |
| 40A | 4668583 | Шланг | 1 |
| 40B | 4327315 | Защитный кожух | 1 |
| 41 | A590914 | Пружинная шайба | 1 |
| 42 | 4202531 | Гайка | 1 |
| 43 | 4285863 | Угловой штуцер | 1 |
| 44 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
