Гидромотор трубопроводы (1)<225USR> — HITACHI ZX210K-3

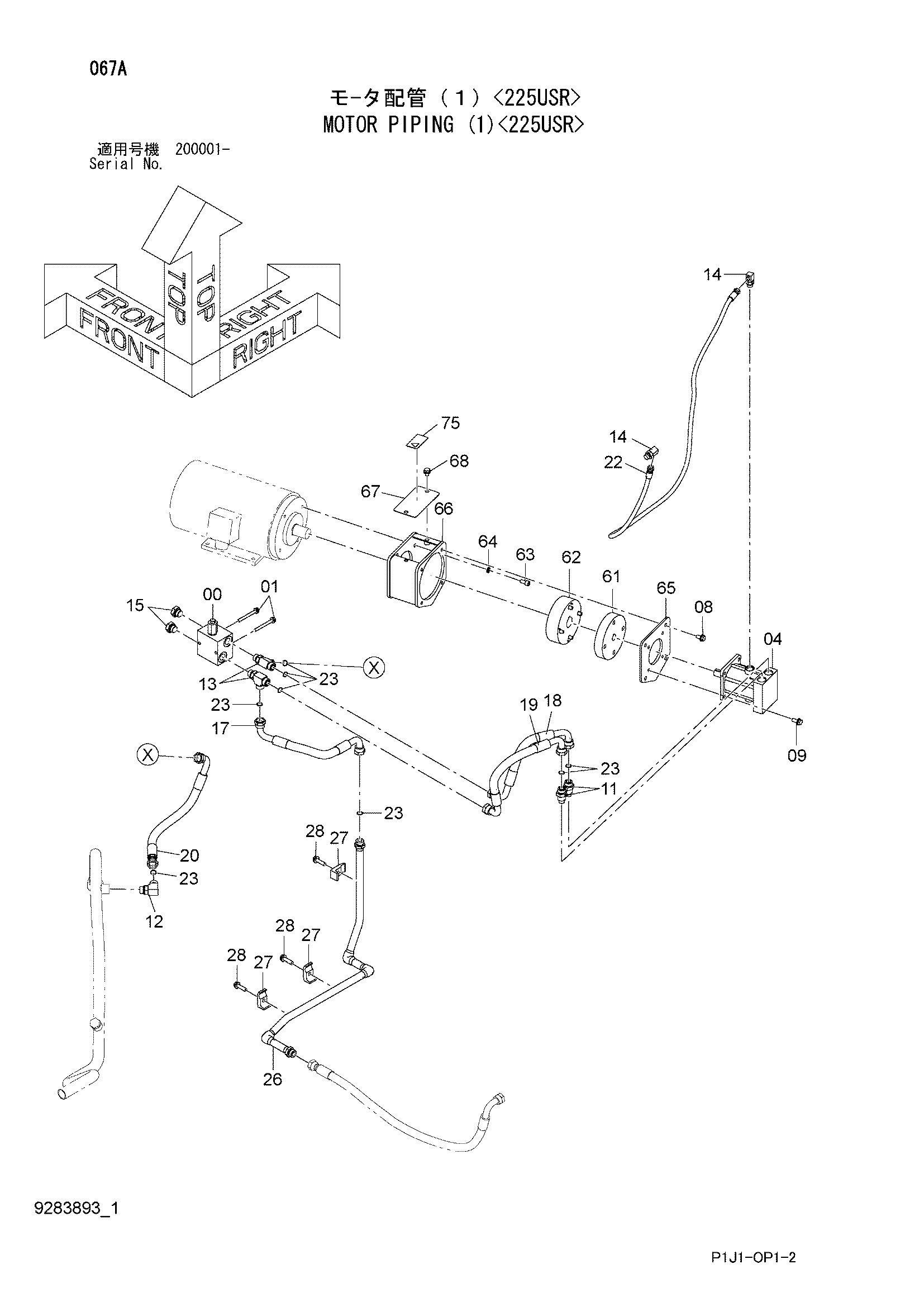

Заводская схема «Гидромотор трубопроводы (1)<225USR>» для HITACHI ZX210K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4662178 | Предохранительный клапан | 1 |
| 01 | J271000 | Болт с шайбой | 2 |
| 01A | J901000 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 4384310 | Гидромотор | 1 |
| 08 | J271225 | Болт с шайбой | 4 |
| 08A | J901225 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | J271230 | Болт с шайбой | 4 |
| 09A | J901230 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4226171 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A853366 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | A853466 | Тройник | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | A852343 | Угловой штуцер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A885006 | Пробка | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4676949 | Шланг | 1 |
| 18 | 4676950 | Шланг | 1 |
| 19 | 4676951 | Шланг | 1 |
| 20 | 4264410 | Шланг | 1 |
| 22 | 9262166 | Шланг в сборе | 1 |
| 22A | 4478033 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 4 |
| 23 | 4187308 | Уплотнительное кольцо | 8 |
| 26 | 7053802 | Трубка | 1 |
| 27 | 4190126 | Хомут трубки | 3 |
| 28 | J271250 | Болт с шайбой | 3 |
| 28A | J901250 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 61 | 4679901 | Кронштейн | 1 |
| 62 | 4679902 | Муфта | 1 |
| 63 | J781225 | Болт с внутренним шестигранником | 4 |
| 64 | A590912 | Пружинная шайба | 4 |
| 65 | 4680478 | Пластина | 1 |
| 66 | 7054427 | Кронштейн | 1 |
| 67 | 4680479 | Крышка | 1 |
| 68 | J271020 | Болт с шайбой | 2 |
| 68A | J901020 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
| 75 | 3085757 | Предупреждающая табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
