Стрела трубопроводы (стрела)<225> — HITACHI ZX210K-3

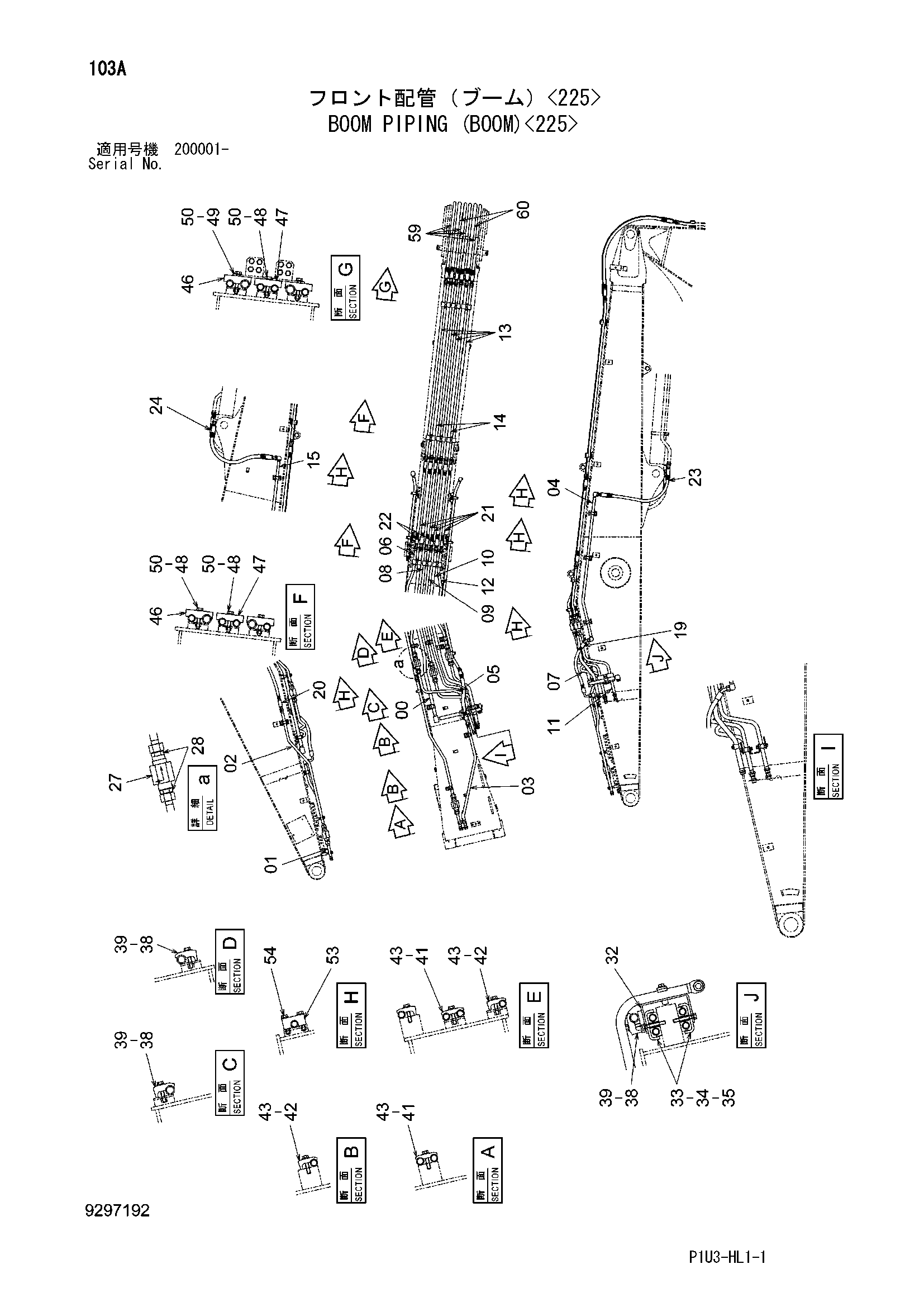

Заводская схема «Стрела трубопроводы (стрела)<225>» для HITACHI ZX210K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8115970 | Трубка | 1 |
| 01 | 9770387 | Трубка | 1 |
| 02 | 8115971 | Трубка | 1 |
| 03 | 8115972 | Трубка | 1 |
| 04 | 8115973 | Трубка | 1 |
| 05 | 8115974 | Трубка | 1 |
| 06 | 9770388 | Трубка | 1 |
| 07 | 8115975 | Трубка | 1 |
| 08 | 9770389 | Трубка | 1 |
| 09 | 8115976 | Трубка | 1 |
| 10 | 8115977 | Трубка | 1 |
| 11 | 8115978 | Трубка | 1 |
| 12 | 8115979 | Трубка | 1 |
| 13 | 9769920 | Трубка | 4 |
| 14 | 9769921 | Трубка | 2 |
| 15 | 9769922 | Трубка | 1 |
| 19 | 4692721 | Шланг | 1 |
| 20 | 4229840 | Шланг | 1 |
| 21 | 4250079 | Шланг | 4 |
| 22 | 4286851 | Шланг | 2 |
| 23 | 4484562 | Шланг | 1 |
| 24 | 4664373 | Шланг | 1 |
| 27 | 9075046 | Клапан слое-ретурн | 4 |
| 28 | 4189535 | Адаптер | 8 |
| 28A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | 8115969 | Кронштейн | 1 |
| 33 | 4285723 | Хомут трубки | 2 |
| 34 | 4285722 | Резиновая прокладка | 2 |
| 35 | J271280 | Болт с шайбой | 2 |
| 35A | J901280 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 38 | 4190127 | Хомут трубки | 4 |
| 39 | J271270 | Болт с шайбой | 4 |
| 39A | J901270 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 41 | 4189859 | Хомут трубки | 2 |
| 42 | 4190126 | Хомут трубки | 4 |
| 43 | J271260 | Болт с шайбой | 6 |
| 43A | J901260 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 46 | 4612394 | Хомут трубки | 6 |
| 47 | 4661002 | Хомут трубки | 3 |
| 48 | J901270 | Болт | 14 |
| 49 | J901275 | Болт | 4 |
| 50 | A590112 | Плоская шайба | 18 |
| 53 | 4612536 | Хомут трубки | 6 |
| 54 | J271265 | Болт с шайбой | 12 |
| 54A | J901265 | Болт | 1 |
| 54B | J222012 | Шайба | 1 |
| 57 | 4187308 | Уплотнительное кольцо | 23 |
| 58 | 4187328 | Уплотнительное кольцо | 19 |
| 59 | 4460925 | Шланг | 4 |
| 60 | 4465144 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
