Основные гидролинии (PTO)(с нижний гидроцилиндр, 2P-BOOM)<210> — HITACHI ZX210K-3

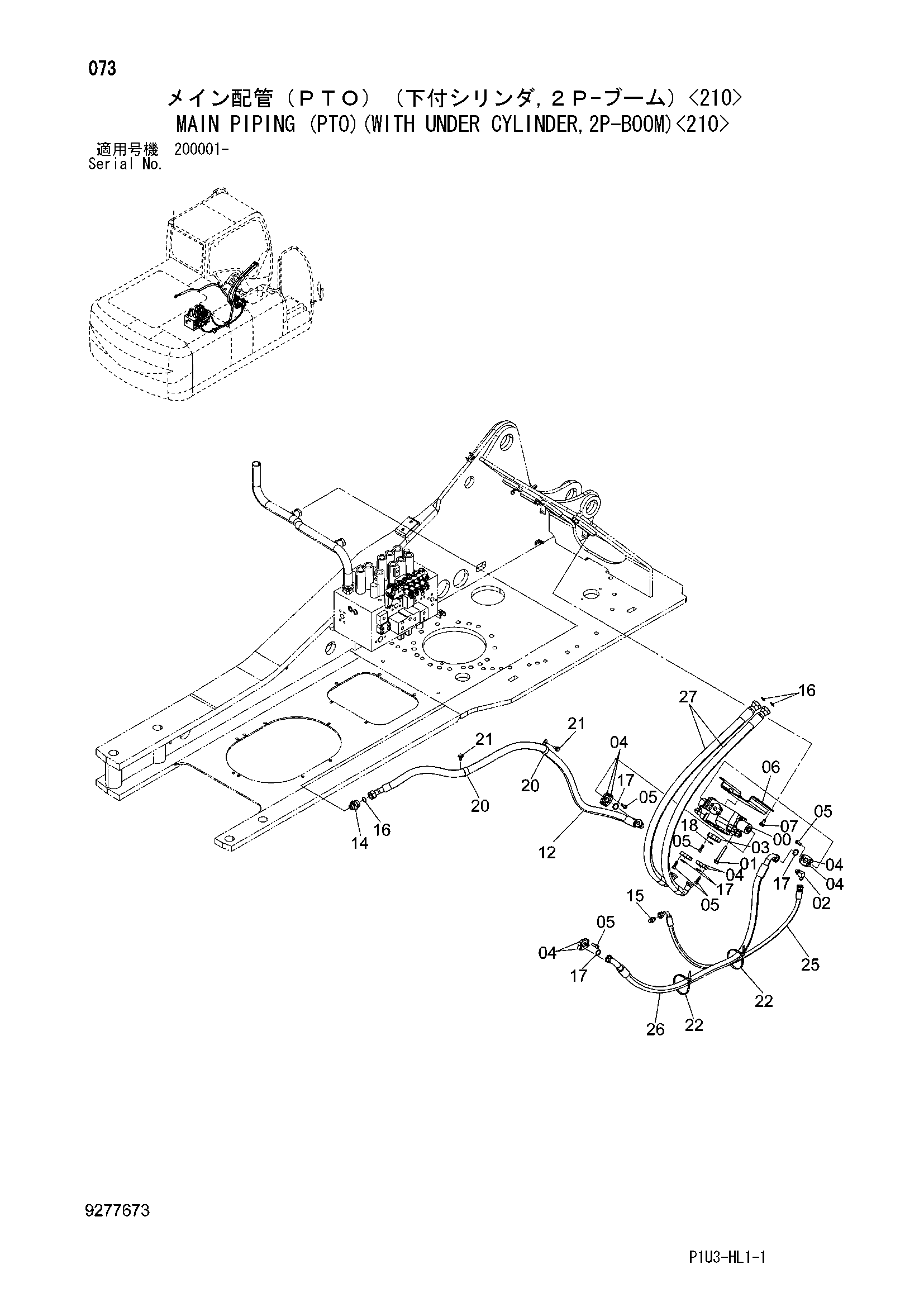

Заводская схема «Основные гидролинии (PTO)(с нижний гидроцилиндр, 2P-BOOM)<210>» для HITACHI ZX210K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4602026 | Гидрораспределитель | 1 |
| 01 | J271290 | Болт с шайбой | 3 |
| 01A | J901290 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | A852334 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 2046512 | Пластина | 1 |
| 04 | 986910 | Разъёмный фланец | 10 |
| 05 | J781030 | Болт с внутренним шестигранником | 24 |
| 06 | 8101592 | Кронштейн | 1 |
| 07 | J271225 | Болт с шайбой | 4 |
| 07A | J901225 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 12 | 9270730 | Шланг в сборе | 1 |
| 12A | 4651899 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 4 |
| 14 | A853168 | Адаптер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | A852134 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4187328 | Уплотнительное кольцо | 3 |
| 17 | 971489 | Уплотнительное кольцо | 5 |
| 18 | 4314064 | Уплотнительное кольцо | 1 |
| 20 | 4190264 | Зажим | 2 |
| 21 | J271025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4121859 | Ленточный зажим | 2 |
| 25 | 9227007 | Шланг в сборе | 1 |
| 25A | 4602374 | Шланг | 1 |
| 25B | 4327294 | Защитный кожух | 3 |
| 26 | 9274192 | Шланг в сборе | 1 |
| 26A | 4643959 | Шланг | 1 |
| 26B | 4327294 | Защитный кожух | 5 |
| 27 | 9288762 | Шланг в сборе | 2 |
| 27A | 4236718 | Шланг | 1 |
| 27B | 4327294 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
